Идеальный способ упрощения поиска неисправностей в схеме телевизора - подключение внешнего источника питания с необходимым набором выходных напряжений. Но вот схем подобных блоков в доступной мне радиолюбительской литературе я не припомню. Одна из проблем заключается в весьма большом разнообразии требуемых наборов стабилизированных выходных напряжений для питания различных моделей телевизоров. Количество разных напряжений одновременно снимаемых с блоков питания современной телевизионной аппаратуры, очень часто доходит до 5...6.

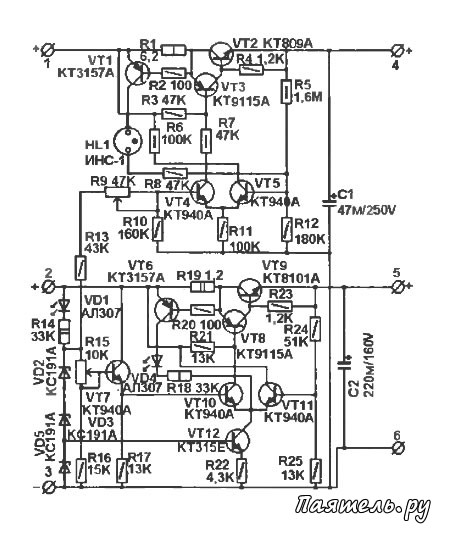

В отдельный блок выделены 2 относительно высоковольтных регулируемых линейных стабилизатора (А5). Они рассчитаны на выходное напряжение соответственно 180...220 В и 90 130 В. Их принципиальная схема представлена на рис. 5. Отличительной особенностью схемы является применение неоновой лампы HL1 для индикации перегрузки стабилизатора 180...220 В.

Рис.5
Транзисторы VT2 и VT9 через тонкие слюдяные изолирующие прокладки с применением термопасты КПТ-8 помещены на общий радиатор как и регулирующие транзисторы остальных плат стабилизаторов VT6 закреплен на небольшом отдельном медном или алюминиевом радиаторе с площадью охлаждающей поверхности не менее 50 см, установленный непосредственно на плате этого блока.

Можно поставить его на общий радиатор, но это несколько увеличит количество относительно длинных соединительных проводов. При желании этот транзистор не трудно закрепить через слюдяную прокладку непосредственно на металлическом шасси аппарата Контактирующие поверхности следует покрыть тонким слоем термопасты КПТ-8.

При самовозбуждении стабилизатора 15...30. В следует между базой и коллектором транзистора VT5 установить малогабаритный керамический конденсатор любого типа емкостью 1000...3000 пФ на рабочее напряжение не менее 63 В. Точно такой же керамический конденсатор следует впаять между базой и коллектором транзистора VT11 при аналогичных неприятностях со стабилизатором напряжения 7...13 В.

Ток срабатывания защиты каналов регулируется подбором резисторов R1 и R19 Можно каждый из этих резисторов составить из параллель но соединённых резистора номиналом на 25...30% больше указанной на схеме и подбираемого резистора с сопротивлением, примерно, в 3А раза большим При этом легче обеспечить более точную установку тока срабатывания защиты каждого стабилизатора

В случае самовозбуждения стабилизатора 90...130 В следует установить между базой и коллектором транзистора VT11 его платы керамический конденсатор емкостью 270...1000 пФ на рабочее напряжение не менее 400 В. При таких же неприятностях со стабилизатором 180...220 В между базой и коллектором транзистора VT5 впаивается аналогичный конденсатор ёмкостью 150...680 пФ.

При не очень четком срабатывании схемы ограничения выходного тока данного стабилизатора между базой и эмиттером транзистора VT1 устанавливается электролитический конденсатор емкостью 47 мкФ на любое рабочее напряжение ("+" конденсатора подключен к эмиттеру указанного транзистора).

Добавление узла полного отключения стабилизатора при перегрузке.

Рис.6
Все описанные в статье стабилизаторы имеют узел ограничения тока короткого замыкания, но не имеют узла отключения при перегрузках и замыканиях в нагрузке. Его не трудно ввести. Как это можно сделать показано на примере модернизации стабилизатора А2. Аналогичную схему можно применить и в остальных блоках данного прибора. Схема модернизированного блока показана на рис.6.

В этой схеме при срабатывании датчика тока на транзистора VT1 через резистор R10 заряжается конденсатор С3. При достижении на этом конденсаторе напряжения 0.5...1,0 В открывается тиристор VS1. Вследствие этого последовательно закрываются транзисторы VT3 и VT5. Ток на выходе стабилизатора после начала короткого замыкания сперва. Будет ограничен на уровне, примерно, 2А, затем практически полностью прекратится через 2...3 секунды.

Для приведения схемы в рабочее состояние после устранения причины короткого замыкания, требуется стабилизатор на 20...30 секунд отключить от сети питания. Я не стал вводить схему отключения при коротком замыкании в остальные блоки. Узлы ограничения выходных токов стабилизаторов прекрасно справляются с возложенными на их функциями, защищают сам прибор и питающиеся от него устройства от подавляющего большинства неприятностей.

Но при желании можно без особого труда по аналогичной схеме модернизировать остальные стабилизаторы. Основным недостатком схемы ограничения тока короткого замыкания является очень большая рассеиваемая мощность на регулирующем транзисторе в этом режиме. Но такой режим работы является достаточно кратковременным, и эта особенность схемы не слишком осложняет жизнь пользователю прибора. К тому же такие стабилизаторы хорошо работают на большую емкостную нагрузку и при этом защита не имеет ложных срабатываний.
