Схема универсального блока питания для ремонта ТВ

Схема универсального блока питания для ремонта ТВ

Идеальный способ упрощения поиска неисправностей в схеме телевизора - подключение внешнего источника питания с необходимым набором выходных напряжений. Но вот схем подобных блоков в доступной мне радиолюбительской литературе я не припомню. Одна из проблем заключается в весьма большом разнообразии требуемых наборов стабилизированных выходных напряжений для питания различных моделей телевизоров. Количество разных напряжений одновременно снимаемых с блоков питания современной телевизионной аппаратуры, очень часто доходит до 5...6.


Общая принципиальная схема.

Схема соединения между собой узлов блока питания не представляет особой сложности. При практическом монтаже следует использовать провод с диаметром по меди не менее 0.8 мм ввиду довольно больших выходных токов плат стабилизаторов напряжений.. Принципиальная схема соединений узлов блока питания между собой показана на рис. 1.

На транзисторах VT1 и VT2 собрано простейшее термореле. Германиевый транзистор VT1 представляет собой датчик температуры и приклеивается к наиболее награеающемуся участку общего радиатора. Если его корпус окрашен -диэлектрическую прокладку можно не устанавливать но слой краски должен быть без царапин. Для повышения надёжности работы при повышенных температурах в цепь коллектора этого транзистора можно включить любой малогабаритный резистор номиналом 1 кОм M1 - любой подходящий компьютерный кулер с размером корпуса 60x60 мм.

Он предназначен для охлаждения общего радиатора При холодном радиаторе оба транзистора закрыты. В таком случае на кулер через стабилитрон VD1 подается напряжение 5...6 В. Купер в таком режиме работает почти безшумно. Этот стабилитрон установлен на небольшой алюминиевый или медный радиатор с площадью охлаждающей поверхности не менее 10 см2.

При повышении температуры радиатора до, примерно, 55...60 градусов. Оба транзистора постепенно откры ваются. на кулер подается напряжение 12 В и он начинает работать с максимальной производительностью Изменяя номинап резистора R1 (не менее 300 Ом) можно регулировать порог срабатывания устройства. Транзистор VT2 на радиатор устанавливать не нужно.

При необходимости для охлаждения общего радиатора можно параллельно установить 2 компьютерных кулера. В этом случае стабилитрон VD1 и транзистор VT2 устанавливаются на маленький общий алюминиевый или медный радиатор с площадью охлаждающей поверх ности не менее 30 см7 Для транзистора потребуется тонкая диэлектрическая слюдяная прокладка Контактирующие поверхности радиатора и деталей покрываются термопастой КПТ-8.

Все конденсаторы показанные на схеме рисунка 1 керамические Рабочее напряжение конденсатора С1 не менее 300 В. конденсатора С2 - не менее 4С0 В Остальные конденсаторы рассчитаны на напряжение не ниже 63 В В качестве выходных разъемов установлены гнезда предназначенные для подключения АС к усилителю. В качестве Х2 и Х5 применены четырёхконтактные гнезда с пружинным зажимом, остальные - аналогичные гнезда, но двухконтактные. Они легко выдерживают ток до 5 А и даже больше с минимальным падением напряжения.

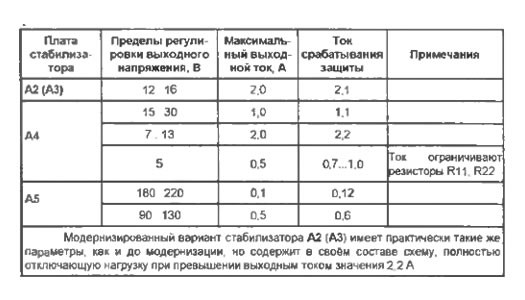

Таблица 2
Схема универсального блока питания для ремонта ТВ
Все основные выходные параметры стабилизаторов изготовленного блока питания для простоты восприятия сведены в таблицу 2. Для установки необходимых выходных напряжений вокруг ручек регулировки стабилизаторов нанесены круговые шкалы а сами ручки снабжены указателем. Дополнительно к выходу платы регулятора напряжения 90...130 В подключен подключён цифровой вольтметр (на схеме не показан).

В качестве него у меня используется прибор DT838 со сломанным переключателем пределов измерений (истёрлись со временем контакты). Выбран предел измерения до 200 В запайкой необходимых проволочных перемычек вместо переключателя. Этим достигается точность установки выходного напряжения блока не хуже 0.5%.

Вместо цифрового прибора можно использовать стрелочный тестер китайского производства. Но точность установки выходного напряжения будет значительно хуже. Пристальное внимание к точной установке выходного напряжения именно этого блока уделено потому, что от него питается выходной каскад строчной развёртки.

Небольшая ошибка (до 5%) в выборе напряжения питания остальных блоков телевизоров в подавляющем большинстве случаев особого значения не имеет. Питать вольтметр можно от источника, схема которого показана на рис. 7. Обмотка намотана на одной из катушек трансформатора. Она содержит 46 витков любого медного провода в эмалевой изоляции диаметром около 0,2 мм. Ввиду очень малого тока провод можно взять хоть в два раза тоньше, но наматывать будет не удобно. Мне удалось её сделать даже не разбирая трансформатор.

Рис.7
Схема универсального блока питания для ремонта ТВТак как мощность, снимаемая с этой обмотки очень мала, она не разделена на 2 одинаковые полуобмотки и намотана на одной из катушек сетевого трансформатора. Конденсатор С2 все же лучше взять на напряжение 25 В, что значительно увеличит его надёжность. Весь блок расположен в корпусе от вышедшей из строя батареи "Крона" и вставлен в батарейный отсек измерительного прибора.

Все стабилизаторы обеспечивают поддержание предварительно установленного заданного выходного напряжения при изменении сетевого напряжения от 176 до 253 В и тока нагрузки от 5% до 100% от максимального с точностью не хуже 1.0...2,5% в зависимости от параметров установленных транзисторов. Стабильность выходных параметров схем СИ при реальных скачках сетевого напряжения и тока нагрузки в 3...5 раз лучше.
