Схема универсального блока питания для ремонта ТВ

Схема универсального блока питания для ремонта ТВ

Идеальный способ упрощения поиска неисправностей в схеме телевизора - подключение внешнего источника питания с необходимым набором выходных напряжений. Но вот схем подобных блоков в доступной мне радиолюбительской литературе я не припомню. Одна из проблем заключается в весьма большом разнообразии требуемых наборов стабилизированных выходных напряжений для питания различных моделей телевизоров. Количество разных напряжений одновременно снимаемых с блоков питания современной телевизионной аппаратуры, очень часто доходит до 5...6.


Нужный блок питания с необходимым набором выходных напряжений можно изготовить самостоятельно. При этом не потребуется покупать каких-либо особо дорогих или дефицитных деталей.

Сначала у меня возникла идея сконструировать импульсный блок питания. Но вскоре пришлось от неё отказаться, так как требовалось получить несколько источников постоянного напряжения с независимой регулировкой. Импульсный блок с групповой стабилизацией явно для этого не годится. А делать несколько независимых импульсных источников - получится слишком сложная и дорогая схема.

К тому же импульсные стабилизаторы не слишком любят работать в режиме холостого хода - может выйти из строя ключевой транзистор, в при ремонте телевизоров такой режим работы весьма вероятен, можно, например, просто забыть отключить неиспользованный в данный момент стабилизатор.

Конечно КПД линейного стабилизатора напряжения (СН) очень сильно зависит от входного напряжения, уменьшаясь с его повышением, и обычно не превышает 60...80%, да и масса его в десятки раз больше, чем у импульсного. Но в данном случае эти стабилизаторы планируется использовать только относительно кратковременно и исключительно для ремонта и регулировки телеаппаратуры в стационарных условиях.

Да и надёжность грамотно спроектированного и изготовленного линейного стабилизатора в большинстве случаев заметно выше импульсного СН. особенно при перенапряжениях в электросети, что а условиях нашей страны, к сожалению, совсем уж не редкость.

Особо ценным достоинством этого стабилизатора. по моему мнению, является полное отсутствие импульсных помех при его работе. Это значительно облегчает локализацию источника помех в схеме работающего телевизора. Если помехи исчезают при подключении внешнего источника питания вместо родного - значит проблема связана только со штатным БП.

Если не пропадают - виноват какой-то другой узел телевизора, чаще всего неисправность выходного каскада строчной развёртки, искрение в каком-нибудь разъёме, пробой между витками катушек отклоняющей системы (обычно в строчной катушке) или нарушения в местах паек сильно греющихся деталей

Данный аппарат изготовлен в виде полностью функционально законченных узлов, что позволяет в дальнейшем очень легко производить модернизацию по мере возникновения необходимости. К тому же собирать есть аппарат можно по-блочно. В первую очередь изготавливаются те узлы, которые нужны на данный момент. Начинать работу в любом случае следует с изготовления блока А1 (рис.1).

Существует множество моделей телевизионных приёмников, блок литания которых вырабатывает всего лишь по два выходных напряжения, например. 115 В и 16 В. Для получения же всех остальных необходимых напряжений в них используются вторичные обмотки строчного трансформатора. Для питания таких телевизоров достаточно собрать блоки А1. А5 (частично) и А2.

Все стабилизаторы оснащены схемами ограничения тока короткого замыкания со светодиодной индикацией. Электрические и тепловые режимы всех радиодеталей при любом возможном сетевом напряжении не выходят за допустимые пределы даже при коротком замыкании выхода. Эти очевидные меры позволяют добиться длительной и безотказной работы прибора, в том числе и при повышенной температура окружающей среды.

Для налаживания блоков аппарата и проверки исправности устанавливаемых в схему радиодеталей достаточно иметь простой цифровой мультиметр. По возможности, перед началом работы следует проверить точность его показаний образцовым прибором. Для проверки стабилизаторов на наличие самовозбуждения полезно иметь любой простой аналоговый осциллограф.

Мною для этих целей использовался довольно древний прибор Н-313. Для устранения влияния его входной ёмкости на результат измерений к щупу был временно припаян резистор МЛТ-0,5 номиналом 100 кОм. То, что точность измерений при этом существенно пострадает в данном случае абсолютно не важно - нам ведь нужно только проверить стабилизаторы на самовозбуждение.

Блок сетевого трансформатора.

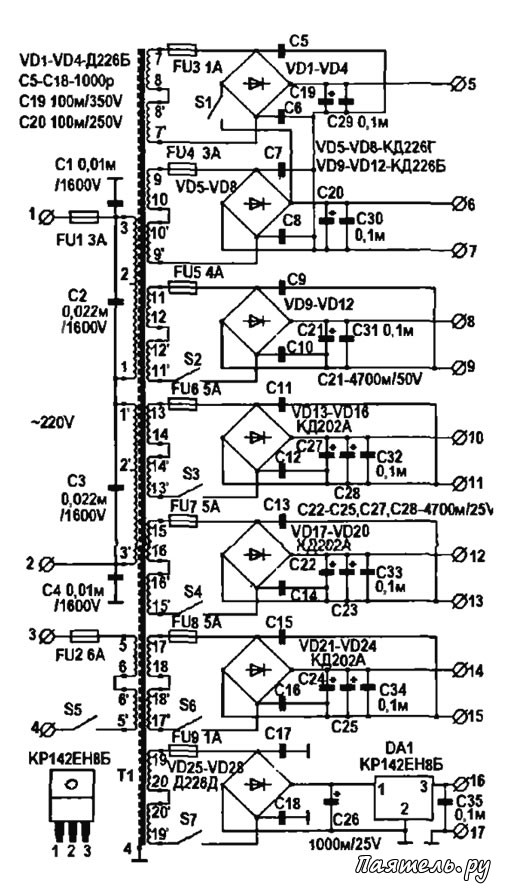

Трансформатор питания аппарата совместно с выпрямителями, фильтрующими и помехо-подавляющими конденсаторами выполнен в виде самостоятельного блока (блок А1) Его принципиальная схема показана на рис. 2. Все выпрямители выполнены по классической мостовой схеме и особенностей не имеют.

Рис.2
Схема универсального блока питания для ремонта ТВВыключатели S1...S7 служат для отключения не задействованных в данный момент вторичных обмоток. Они могут быть любыми малогабаритными, на ток не менее 5 А. Выключатель S5 должен выдерживать ток не менее 10А. Предохранители FU1...FU9 любые малогабаритные на ток срабатывания, указанный в принципиальной схеме.

Силовой трансформатор изготовлен на базе до сих пор широко распространённого серийного трансформатора ТС-180-2 (или ТС-180-2В) от унифицированных лампоео-лолупроводниковых чёрно-белых телевизоров. Его сердечник разбирается, вторичные обмотки сматываются с обеих катушек (часть этого провода в дальнейшем можно будет использовать для намотки новых вторичных обмоток).
