Схема системы дистанционного управления на микросхеме К1506

Схема системы дистанционного управления на микросхеме К1506

В этой статье описывается система дистанционного управления, опробованная на стареньком телевизоре. С тем же успехом система может служить и для управления УКВ-ТВ тюнером, сделанном, например, из деталей и модулей от 3-УСЦТ, или другим самодельным или промышленным аппаратом. Отличие системы управления от системы, применяемой в моделях 3-УСЦТ (на микросхемах К1506) в использовании микросхем фирмы Samsung KS9801 и KS9802, а так же другим, более простым, набором команд.


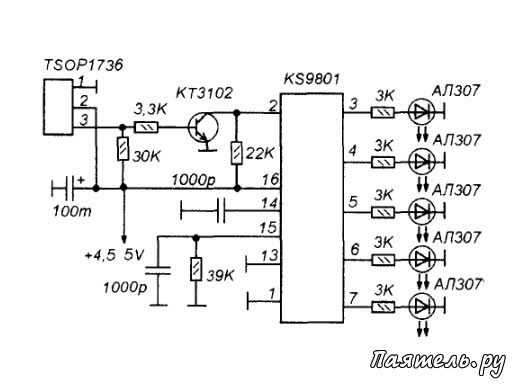

Рис.3
Схема системы дистанционного управления на микросхеме К1506А можно попробовать подобрать пульт. Соберите на макетке несложную схему (рис. 3), возьмите её с собой и попробуйте подобрать пульт из числа имеющихся в продаже, возможно вам повезет На схеме светодиоды HL1-HL5 показывают только команды, действующие все время, пока кнопку пульта удерживают нажатой. На остальных выходах KS9801 формируются только короткие импульсы, которые индицировать светодиодом сложно (вспышка очень короткая, её трудно заметить).

Скорее всего, подойдет пульт от какого-нибудь недорогого аудиоцентра. Можно обойтись и без источника питания на Т1. Схему управления можно запитать от источника телевизора (+15V или +12V). В этом случае не будет функции дистанционного включения телевизора. Нужно контакты реле включить параллельно выключателю телевизора, а сам выключатель переделать так, чтобы он был без фиксации (кнопка). Вывод 6 D2.1 нужно отключить от вывода 6 D1 и подключить к выводу 10 D2 2.

Теперь, чтобы включить телевизор нужно нажать кнопку его сетевого выключателя и подержать её нажатой секунды две А чтобы выключить, - нажать кнопку «OFF» пульта.

Как уже отмечалось выше, на основе этой схемы можно сделать дистанционное управление чем угодно При этом нужно помнить, что на выводах 3-7 микросхемы KS9801 при приеме соответствующих команд возникают единицы, которые действуют все время, пока соответствующую кнопку пульта удерживают нажатой А на выводах 8-12 при приеме соответствующих команд, возникают одиночные короткие импульсы, независимо от того сколько времени кнопку удерживают нажатой.
