Схема дистанционного переключателя антенны

Категория: Антенны
Схема дистанционного переключателя антенны

Для подключения к телевизору двух разных антенн обычно используют различные разветвители - сумматоры, но они эффективны только в зоне уверенного приема и при относительно близких уровнях сигналов, поступающих от разных телецентров. В противном случае возникают взаимные помехи и значительные потери сигнала. Здесь более эффективен не сумматор, а переключатель антенн.


Логическая схема (от F1 до светодиодов) собрана на макетной печатной плате размерами 70x60мм (плата представляет собой решето металлизированных отверстий, расположенных с шагом в 2,5 мм). Схема диодного переключателя выполнена на базе покупного антенного разветвителя (используется экранированный корпус, разъемы и его печатная плата).

Для выводов резисторов R4 и R3 в корпусе сделано два отверстия, в которые вставлены изоляционные фторопластовые трубки. К ним подпаиваются проводники, идущие к логической схеме.

Катушка L1 намотана на ферритовом кольце типо-размера К7х4х3. Она содержит примерно 150-200 витков провода ПЭВ 0,12. Для питания необходим стабилизированный источник напряжения 5V.

Диоды КД509 можно заменить на КД512. Конденсаторы С3, С4, С5 типа КМ-5 или К10-17, либо аналогичные импортные.

Транзисторы КТ315 можно заменить любыми транзисторами n-p-n общего применения. Это же касается и индикаторных светодиодов. Микросхемы К561 можно заменить аналогами серий К176, К1561, CD40 и др. Вместо счетчика типа К561ИЕ16 можно использовать счетчик типа К561ИЕ20, а счетчик типа К561ИЕ8 можно заменить на К561ИЕ9, изменив схему соответственно цоколевке.

Схема дистанционного переключателя антенныФотоприемник, в принципе, можно использовать любой, но желательно чтобы его резонансная частота соответствовала резонансной частоте пульта ДУ вашего телевизора.

В идеале, нужен такой же фотоприемник, как в телевизоре, с которым этот переключатель будет работать.

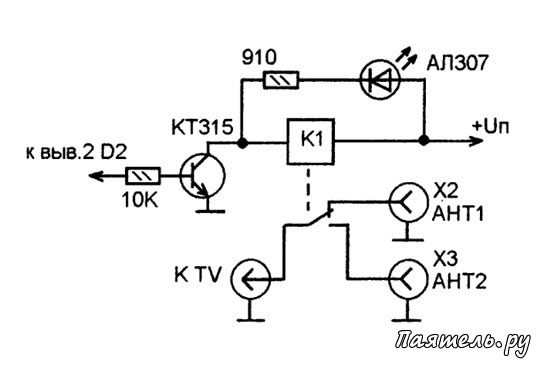

При отсутствии переключающих диодов схему антенного переключателя можно сделать каком-то маломощном реле, примерно так, как показано на рисунке 2.

Здесь индикация одним светодиодом, - когда горит включена одна антенна, а когда погашен - другая.
