Схема коммутатора телевизора

Категория: Другие
Схема коммутатора телевизора

Коммутатор предназначен для домашней видеосистемы, состоящей из телевизора, DVD-рекордера, и игровой приставки. Управляют коммутатором с помощью пульта ДУ телевизора. Для того чтобы переключить вариант соединения аппаратуры нужно длительно удерживать любую кнопку пульта дистанционного управления, пока индикаторные светодиоды не подтвердят факт переключения.


Коммутатор позволяет соединять эти компоненты пятью различными способами:

1. DVD-рекордер полностью подключен к телевизору (воспроизведение DVD и запись с радиоканала телевизора).
2. Перезапись видеокассеты на DVD (запись с видеомагнитофона на DVD-рекордер, с контрольным просмотром на телевизоре).
3. Перезапись с DVD-диска на видеокассету (запись с DVD-рекордера на видеомагнитофон, с контрольным просмотром на телевизоре).
4. Видеомагнитофон полностью подключен к телевизору (воспроизведение VHS и запись на кассету с радиоканала телевизора).
5. Телеигровая приставка подключена к входам телевизора.


Индикация выбранного способа соединений осуществляется с помощью пяти индикаторных светодиодов. Все соединения по НЧ с использованием азиатских разъемов (тюльпанов).

Питается коммутатор от источника питания напряжением 18,5V (блок питания от старого струйного принтера). Управление дистанционное, с помощью пульта от телевизора. Функционально схему можно разделить на две части, - схему управления (рис.1) и схему коммутации (рис.2).

Сигналы пульта дистанционного управления принимает интегральный фотоприемник F1. Здесь используется фотоприемник с резонансной частотой 36 kHz, - точно такой же фотоприемник как в телевизоре, с которым данный переключатель должен работать. Тем не менее, переключатель уверенно срабатывал принимая сигналы и других пультов, а различие в модулирующих частотах (27-42 kHz) влияло только на дальность управления.

Каждая посланная команда состоит из модулированных импульсов, эквивалентная частота следования которых около 300-1000 Гц. Когда эти сигналы принимает фотоприемник на его выходе появляются отрицательные импульсы. В отсутствие приема - логическая единица.

Функции элемента задержки, исключающего многократные хаотические переключения при управлении телевизором или другими компонентами системы, выполняет двоичный счетчик D1.

Он делит эквивалентную частоту входных импульсов на 2048. Поэтому, чтобы создать один импульс на выводе 14 D1 нужно удерживать кнопку пульта нажатой в течении времени примерно от 6 до 2 секунд, в зависимости от пульта и от посылаемой им команды.

Чтобы не происходило внезапного переключения коммутатора от эффекта накопления в счетчике, предусмотрена схема обнуления на элементах VD1-R2-C2. Эта схема обнуляет счетчик D1 каждый раз, как только прекращается прием командных импульсов от пульта ДУ.

Следующее звено схемы, - счетчик D2. На его вход С (вывод 13) поступают импульсы с выхода D1. Каждый импульс изменяет состояние счетчика на единицу. Соединением вывода 15 (обнуление) с выводом 1 ограничивает счет D2 до пяти. Выводы 3, 2, 4, 7 и 10 служат для управления релейным переключателем входов и выходов компонентов видеосистемы.

Ключи на транзисторах VT1-VT5 со светодиодами на выходах используются для индикации состояния коммутатора, а ключи на транзисторах VT6-VT10 управляют электромагнитными реле, выполняющими необходимую коммутацию. Здесь используются малогабаритные электромагнитные реле, каждое с двумя переключающими контактными группами.

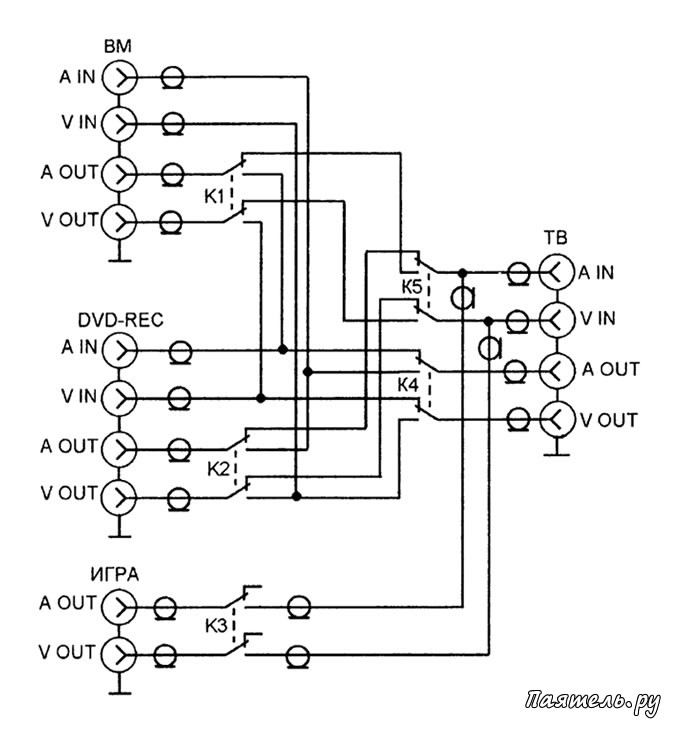

Схема коммутатора телевизораНа рисунке 2 приводится схема коммутации. В ней имеется четыре панельки с коаксиальными гнездами (под тюльпаны). Для подключения видеомагнитофона (ВМ), DVD-рекордера (DVD-REC) и телевизора (ТВ) используются панельки с четырьмя гнездами, а для игровой приставки (ИГРА), - панелька с двумя гнездами. Еще пять реле, - два реле у панельки для телевизора, и по одному реле у каждой другой панельки.

За исходное примем обесточенное состояние обмоток реле (счетчик D2 в «0», горит светодиод HL1). В этом состоянии контакты реле находятся в положении, показанном на схеме. Через К4 аудио и видеосигналы с выхода радиоканала телевизора поступают на вход DVD-рекордера, а через контакты реле К2 и К5 сигналы с выхода DVD-рекордера поступают на телевизор. Это состояние «1», обозначенное в начале статьи.

Когда счетчик D2 находится в состоянии «1» (горит светодиод HL2) ток поступает на обмотки реле К1 и К4. Остальные реле обесточены. Теперь контакты К1 и К4 находятся в противоположном, показанному на схеме положении. Сигналы с выхода видеомагнитофона через К1 поступают на входы DVD-рекордера. К4 отключают выходы телевизора от входов DVD-рекордера и переключают их на входы видеомагнитофона, что никак не сказывается на видеомагнитофоне, работающем в режиме воспроизведения. А сигналы с выхода DVD-рекордера поступают на входы телевизора так же, как и в прошлом случае.

В таком состоянии (состояние «2») можно переписывать видеокассеты на DVD-диски, с контрольным просмотром на телевизоре.

Следующее состояние счетчика - «2» (горит светодиод HL3). Теперь включены реле К2 и К5, - остальные выключены. В таком состоянии сигналы с выхода DVD-рекордера через К2 поступают на входы видеомагнитофона. Сигналы с выхода видеомагнитофона через К5 поступают на вход телевизора. Сигналы с выходов телевизора через К4 поступают на входы DVD-рекордера, что не влияет на его работу, так как он находится в режиме воспроизведения.

В таком состоянии (состояние «3») можно переписывать DVD на видеокассеты, с контрольным просмотром на экране телевизора.

Следующее состояние счетчика - «3» (горит светодиод HL4). Теперь включены реле К4 и К5. Остальные реле выключены. В таком положении сигналы с выходов видеомагнитофона через контакты реле К1 и К5 поступают на входы телевизора. А сигналы с выходов телевизора, через контакты реле К4 поступают на входы видеомагнитофона.
