Схема тестера пультов ДУ на ИК

Категория: Тестеры
Схема тестера пультов ДУ на ИК

Этим простым прибором можно пользоваться как пробником для проверки функционирования пультов дистанционного управления аппаратуры. А если к нему подключить осциллограф, можно не только убедиться в исправности пульта, но и просмотреть передаваемые им импульсные последовательности. Прибор сделан в небольшом пластмассовом корпусе. Источником питания служит гальваническая батарея напряжением 9V или внешний сетевой источник напряжением 6-12V.


Выключение и выбор источника - тумблером на два положения с нейтральным средним. ИК-сенсором служит интегральный фотоприемник от видеотехники (RPM7138). Индикация приема сигнала световая (горит светодиод) и звуковая (пищит пьезодинамик). Есть разъем для подключения осциллографа (или логического анализатора).

Схема прибора показана на рисунке 1. Фотоприемник RPM7138, как и многие другие аналогичные, рассчитан на питание напряжением 5V. Поскольку, для питания прибора используются источники более высокого напряжения, напряжение до 5V понижается и стабилизируется стабилизатором А1 (78L05, на схеме он изображен согласно цоколевке).

Выключение и выбор источника питания - тумблером S1. В его среднем положении питание выключено, в одном крайнем, - питание от батареи, в другом - от сетевого адаптера, подключаемого через Х2.

При приеме ИК-сигнала от пульта на выходах D1.1 и D1.2 возникают импульсные последовательности. Через резистор R2, защищающий выход элемента микросхемы D1 от случайных коротких замыканий на общий, импульсы поступают на разъем Х1, к которому, посредством соответствующего кабеля, можно подключить вход осциллографа или логического анализатора. С выхода D1.1 импульсы поступают на схему звуковой и световой индикации.

Схема световой индикации состоит из триггера D1.3 и светодиода HL1, подключенного к выходу D1.3 через ключ на VT1. При приеме сигнала пульта HL1 светится.

В схеме звуковой сигнализации работает мультивибратор на триггере D1.4, на выходе которого включен пьезоэлектрический звукоизлучатель В1. При приеме сигнала пульта импульсы с выхода D1.1 периодически запускают мультивибратор на D1.4, и модулируют его колебания. В результате получается характерный звук, изменяющийся при проверке разных пультов и даже при передаче разных команд.

Внешний источник подключается через разъем Х2. В данном случае используется адаптер китайского стандарта, у которого плюс выведен на ободок штекера, а минус на центральный контакт.

Так как существуют и другие стандарты, когда полярность распайки источника на штекер обратная, в схеме есть защитный диод VD1, препятствующий подаче питания обратной полярности (при подключении источника с распайкой штекера плюсом на центральный контакт, ток на схему не идет, так как диод закрыт).

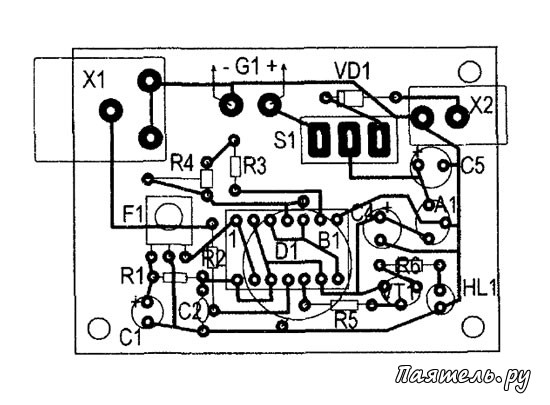

Схема тестера пультов ДУ на ИКПрактически все детали (кроме источника питания) расположены на небольшой печатной плате, схема которой показана на рис. 2 (плата показана со стороны дорожек).

Пьезоэлектрическая пищалка В1 - импортная, от неисправного китайского карманного будильника. Она приклеена кусочком двухстороннего «скотча» прямо на корпус микросхемы.

В качестве В1 можно использовать любую пьезопищалку, например, отечественную типа ЗП-1 или импортную, как в мультиметрах или электронных часах, телефонах-трубках.

Если имеющаяся пищалка слишком крупная, её можно закрепить где-то в корпусе прибора и соединить со схемой парой проводников. Электромагнитные и динамические «пищалки» не подходят. Впрочем, можно использовать и их, подключив через транзисторный ключ (такой как на VT1).

Микросхема CD4093B, это четыре элемента «И-НЕ» с эффектом триггера Шмитта. Можно заменить отечественной К561ТЛ1 или другим аналогом «4093», например, MJM14093.

Интегральный стабилизатор, при необходимости, можно заменить параметрическим, собранном, по известной схеме на транзисторе, резисторе и стабилитроне.
