Схема дистанционного управления на ИК-лучах

Схема дистанционного управления на ИК-лучах

Описываемая система дистанционного управления предназначена для управления охранной системой или электронным выключателем электроприбора. Всего две позиции: "включено" и "выключено" (соответственно единичный и нулевой логические уровни на выходе приемного узла). Управление при помощи однокнопочного пульта (нажал кнопку — "включено", еще раз нажал — "выключено"). Принципиальная схема пульта дистанционного управления показана на рисунке 1.


Он выполнен на основе интегрального таймера КР1006ВИ1, на котором собран генератор прямоугольных импульсов частотой около 2 кГц. Микросхема КР1006ВИ1 имеет достаточно мощный выход, и цепь из трех ИК-светодиодов HL1-HL3 подключена непосредственно к этому выходу.

Источником питания служит 12-вольтовая алкалиновая батарейка, такая как используется в пультах дистанционного управления автомобильных сигнализаций и в некоторых малогабаритных мультиметрах. Но можно использовать и 9-вольтовую "Крону", хотя габариты пульта при этом будут значительно больше, либо набирать батарею из шести-семи дисковых элементов питания или аккумуляторов.

Управление - по питанию, нажатием на кнопку S1, при этом светодиоды излучают ИК-свет, модулированный частотой 2 кГц. Принципиальная схема приемника показана на рисунке 2. Он содержит приемный фотодиод VD1, активный фильтр на ОУ А1, усилитель на ОУ А2, детектор на диоде VD3, триггер Шмитта на D1.1 и D1.2, формирователь импульса на D1.3 и D 1.4 и D-триггер на микросхеме D2.

Фотодиод VD1 преобразует ИК-излучение в электрические сигналы, которые поступают через фильтр ВЧ C2-R2 на активный полосовой фильтр на ОУ А1. Частота настройки фильтра определяется параметрами двойного Т-моста, включенного в цепи ООС операционного усилителя А1. Частота настройки равна 2 кГц.

Применение входного фильтра ВЧ и полосового фильтра исключает срабатывание устройства от различных ИК-помех, излучаемых бытовыми приборами, и пультами ДУ бытовой аппаратуры. Усилитель на А2 усиливает выделенный сигнал, обеспечивая высокую чувствительность приемника. Коэффициент усиления каскада на А2 устанавливается подстроечным резистором R8.

Импульсное напряжение с выхода усилителя поступает на диодный детектор VD2, и на конденсаторе С8 появляется некоторое постоянное положительное напряжение. Для исключения срабатывания триггера Шмитта на D1.1 и D1.2 от действия коротких импульсных помех введен резистор R10, который совместно с конденсатором 08 образует ФНЧ.

Когда напряжение на R8 достигает уровня срабатывания триггера Шмитта, на его выходе (выход D1.2) появляется логическая единица. Это приводит к запуску одно-вибратора на элементах D1.3 и D1.4 и на выходе D1.4 получается импульс длительностью около 0,3 секунды. Этот импульс поступает на вход С D-триггера D2 и триггер меняет свое состояние на противоположное.

То есть, если в момент включения питания импульс зарядного тока С11 установил этот триггер в единичное состояние (ноль на выводе 2), то после поступления импульса с выхода D1.4 триггер перейдет в нулевое состояние (единица на выводе 2 D2). Если кнопку пульта отпустить и затем нажать снова, то через полсекунды триггер D2 снова изменит свое состояние.

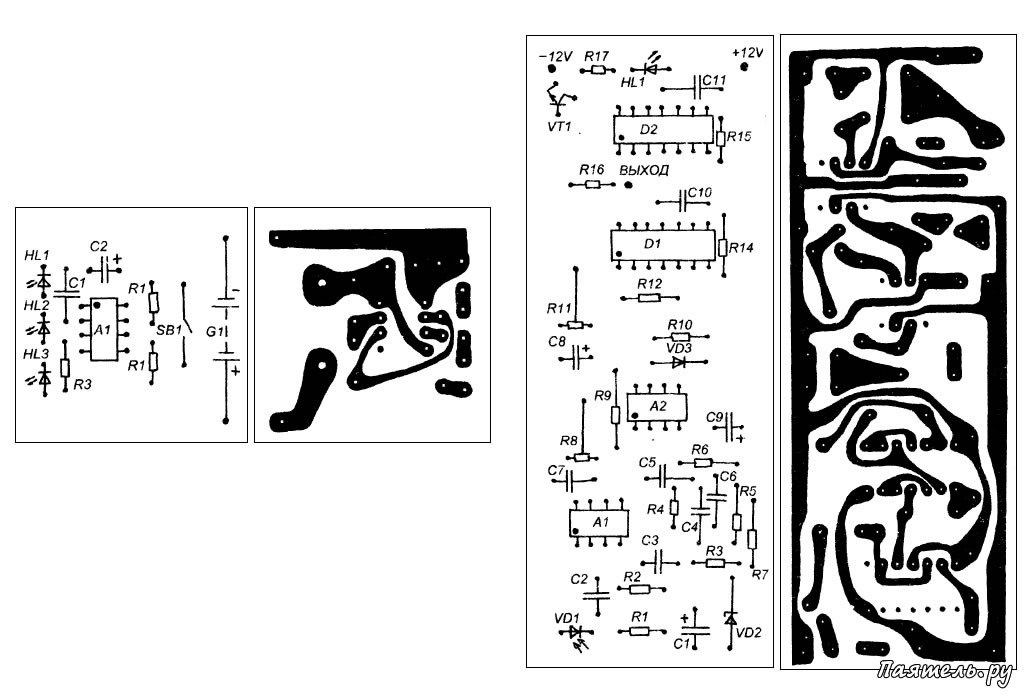

Схема дистанционного управления на ИК-лучахСветодиод HL1 служит для индикации состояния выхода приемника. Когда на его выходе 1 (единица на выводе 2 D2) — светодиод горит. Налаживание начинают с сопряжения частоты настройки режекторного фильтра на А1 (рисунок 2) и частоты модуляции ИК-излучения (рисунок 1). Проще всего это можно сделать следующим образом.

Нужно подключить высокоомный вольтметр (или вход импульсного осциллографа) параллельно С8 (рисунок 2) и расположив на некотором расстоянии от фотодиода VD1 (рисунок 2) пульт управления (рисунок 1) с замкнутыми контактами S1 и постепенно удаляя пульт, установить частоту модуляции пульта такую, при которой, напряжение на С8 будет максимальным при наибольшей дальности.

Частоту модулирующих колебаний пульта устанавливают, грубо, подбором номинала С1 (рисунок 1), и точно, подбором номинала R1 (рисунок 1), причем номинал этого резистора не следует изменять более чем на 1 кОм.

Далее, пультом посылают сигналы и подстраивают резисторы R8 и R11 таким образом, чтобы добиться необходимой чувствительности и помехозащищенности.
