Этот радиоприемник предназначен для приема восьми фиксированных радиостанции в двух диапазонах УКВ - 64-73 мгц и 88-108 мгц. Радиоприемник собран на современной элементной базе, его аналоговый тракт собран на трех микросхемах К174, цифровой узел настройки - на четырех микросхемах К561. Управление переключением фиксированных настроек, а так-же включение обзорного режима, и включение режима дежурного выключения производится квазисенсорными кнопками.


Для реализации режима дежурного выключения используется то свойство дешифратора, что при подаче на его входы кода числа более 7-и, ни на одном из его задействованных в схеме выходов не появляется единица, и соответственно оба радиотракта оказываются выключенными. Значит для реализации режима дежурного выключения достаточно установить счетчик в положение более 7-и, а именно, подать единицу на его вывод 3, и включить режим предустановки.

Это делается при помощи кнопки S3 ("OFF" - "выключение"). При её нажатии на этот вывод поступает единица, и через диод VD1 эта единица поступает на кнопку S4 , и далее на формирователь импульса записи. Таким образом в счетчик записывается "1000" - "8", и оба тракта оказываются выключенными. Теперь, что-бы включить приемник (вывести его из дежурного режима) достаточно нажать на одну из кнопок S4-S11 и он сразу включится на прием выбранной программы.

В данной схеме предусмотрен режим обзорного опроса программ с паузой в семь секунд, в принципе в этом режиме нет необходимости, но велик был соблазн использовать счетную функцию счетчика, к тому же если эту функцию соединить с будильником получается довольно оригинальные тревожные сигналы.

Схема обзорного опроса сделана на микросхеме D1. На элементах D1.1, D1.2 собран мультивибратор, вырабатывающий импульсы частотой около 1 Гц, эти импульсы поступают на вход счетчика и он работает по кольцу переключая соответственно программы, но только тогда, когда триггер на D1.3 и D1.4 установлен в нулевое состояние.

Устанавливают его кнопками S1 (режим опроса включен) и S2 (режим выключен)- Кроме того в режим выключен схему устанавливает конденсатор С36 в момент включения питания устройства (включения в есть).

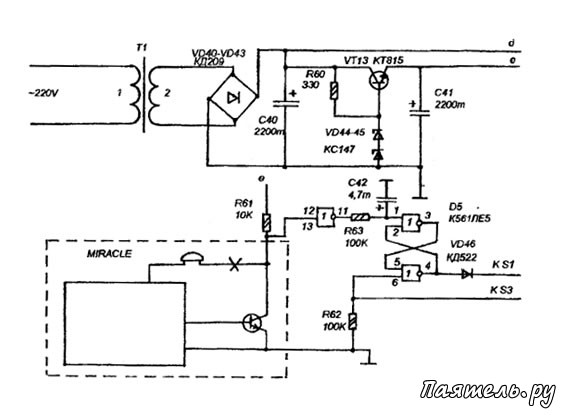

Рис.3
Принципиальная схема источника питания и будильника на основе часов "MIRACLE" показана на рисунке 3.
Источник питания вырабатывает два напряжения не стабилизированное 12-16В и стабилизированное 9В, первое поступает по проводу "d", и служит для питания низкочастотного усилителя приемника, второе - по проводу "е", и питает остальные части схемы приемника. Стабилизатор 9В сделан по простои параметрической схеме с транзисторным регулятором на VT13.

Приемник дополнен готовыми электронными часами Miracle предположительно китайского производства. Часы потребляют невысокий ток и питаются от одного гальванического элемента, переделке для питания от источника приемника не подвергались. Переделка заключается в том, что-бы заставить их вместо включения зуммера в режиме будильника включать приемник в режим кольцевого обзора программ.

Для этого зуммер отрезан от коллектора транзистора часов, и этот коллектор через резистор R61 соединен с источником 9В, эмиттер - с общим проводом (эмиттер отрезать не надо). Теперь при включении будильника на резисторе появляются отрицательные импульсы.

Они поступают на триггер на микросхеме D5 с задержкой на R63 С42. Теперь при включении будильника триггер переключается в единичное состояние и через диод VD46 включает приемник в режим обзора. При выключении приемника кнопкой S3 триггер устанавливается в исходное положение. продолжение в следующем номере.
