Схема Автомобильного УКВ-FM радиоприемника

Категория: Радиоприемники
Схема Автомобильного УКВ-FM радиоприемника

Приемник построен на основе современной элементной базы и обеспечивает высокие технические характеристики при минимальных трудозатратах. Приемник работает в диапазоне 88-108 МГц, принимает моно и стереорадиопередачи, имеет механическую электронную настройку. УЗЧ приемника построен по стереофонической четырехканальной схеме. Приемник имеет вход для подачи сигнала от телефонного выхода кассетного или дискового аудиоплеера. В этом случае радиоприемный тракт отключается.


В составе приемника имеется стабилизированный источник питания для питания аудиоплеера от автомобильной бортовой сети.

Технические характеристики:

1. Реальная чувствительность.................. 6 мкВ.
2. Диапазон звуковых частот при приеме программ FM-радиостанций ............................ 70-10000 Гц.
3. Диапазон звуковых частот УЗЧ.........20-20000 Гц.
4. Разделение стереоканалов ....................... 40 дб.
5. Номинальная выходная мощность УЗЧ при КНИ не более 0,2%...................................................... 4x5 Вт.
6. Максимальная выходная мощность УЗЧ при КНИ не более 10% ............................................... 4x25 Вт.
7. Суммарный КНИ приемного тракта не более.. 1%.
8. Диапазон питающих напряжений................10-15В.


Принципиальная схема приемника показана на рисунке 1. Сам приемный тракт выполнен на микросхеме КС1066ХА1, которая является полным аналогом микросхемы К174ХА42А. Однокристальный УКВ ЧМ радиотракт, работающий с низкой ПЧ (60-70 кГц), сопоставимой с шириной полосы радиовещательной станции.

В результате отпадает необходимость в применении входного контура, а также контуров в тракте ПЧ, поскольку роль ФСС в данном случае выполняют активные RC-фильтры, построенные на основе операционных усилителей, и входящие в состав микросхемы. Искажения, которые должны появиться в том случае, когда девиация частоты оказывается сопоставимой с промежуточной частотой, в этой микросхеме устраняются при помощи системы сжатия девиации частоты примерно в 10 раз.

В результате получается приемный тракт, имеющий всего один контур — гетеродинный, и обеспечивающий минимальные КНИ. Кроме того в состав микросхемы входит система шумопонижения, блокирующая НЧ выход А1 при отсутствии сигнала.

Роль антенны может выполнять любая автомобильная антенна, как активная так и пассивная. Годится даже кусок тонкого монтажного провода, проложенного по приборной панели вдоль ветрового стекла. Сигнал от антенны через разделительный конденсатор С1 поступает непосредственно на вход УРЧ микросхемы А1 (вывод 13).

Перестройка по диапазону выполняется изменением частоты настройки гетеродинного контура L1 С15 VD1 при помощи варикапа VD1. Напряжение на варикапе, в процессе настройки, изменяется многооборотным переменным резистором R1 и таким образом производится настройка на станцию. Низкочастотный сигнал снимается с вывода 2 микросхемы А1.

С выхода приемного тракта низкочастотный сигнал через подстроечный резистор R3 поступает на вход стереодекодера на микросхеме А2 - КА2263 (аналоги ТА7343АР и AN7420). При наличии стереосигнала зажигается светодиод VD2. Принудительное переключение режимов "Моно-Стерео" производится выключателем S1. НЧ сигналы каналов снимаются с выводов 8 и 9 А2.

С выхода стереодекодера низкочастотный стереосигнал поступает на два однокаскадных предварительных усилителя на транзисторах VT1 и VT2.

Трехпозиционный переключатель S1 служит для переключения приемника в режим усилителя, получающего сигнал с телефонного выхода аудиоплеера. На схеме S1 показан в положении работы с плеером. При этом низкочастотный сигнал с телефонного выхода плейера поступает на нормирующее устройство построенное на резисторах R9-R12.

Резисторы R9 и R10 согласуют входное сопротивление усилителя с выходом телефонного усилителя плеера. А резисторы R11 и R12 понижают уровень ЗЧ до необходимого номинального значения (0,3В). В состав этих делителей входят и переменные резисторы R22 и R23, входящие в состав сдвоенного переменного резистора регулировки громкости. R24 — регулировка стереобаланса.

При переводе S1 в противоположное положение на R22 и R23 поступают сигналы от предусилителей на VT1 и VT2, то есть, от выхода приемного тракта.

Секция переключателя S1.3 переключает питание, в положении показанном на схеме, питание поступает через стабилизатор на VT4 и VT5 на аудиоплеер через разъем ХР2. Необходимое напряжение (3...7В) устанавливается подстроечным резистором R26. При переводе S1 в противоположное положение питание поступает на приемный тракт через параметрический стабилизатор на транзисторе VT3 (напряжение 4,5 В).

С выхода пассивной цепи регулировки громкости и баланса (резисторы R22-R24) низкочастотные сигналы поступают на четырехканальный мощный мостовой УЗЧ на микросхеме ТА7384А, включенной по типовой схеме. Два усилителя этой микросхемы работают на тыловые динамики и два — на фронтальные.

Данный усилитель обеспечивает высокую максимальную мощность по четырем каналам, в результате ток, потребляемый усилителем нескольких ампер, что затрудняет введение в схему полного выключателя питания, поскольку он может выйти из строя, особенно если учитывать бросок тока при включении из-за наличия конденсатора большой емкости (10000 мкФ) включенного по цепи питания.

Рис.2
Схема Автомобильного УКВ-FM радиоприемникаПоэтому УЗЧ постоянно подключен к автомобильной бортовой сети, а переводится в выключенное состояние он подачей низкого логического уровня на вывод 4 A3 при помощи S2, выполняющего роль выключателя питания. В замкнутом состоянии S2 питание поступает на вывод 4 А1 и на другие узлы приемника, при этом приемник включен, при размыкании S2 — приемник выключен.

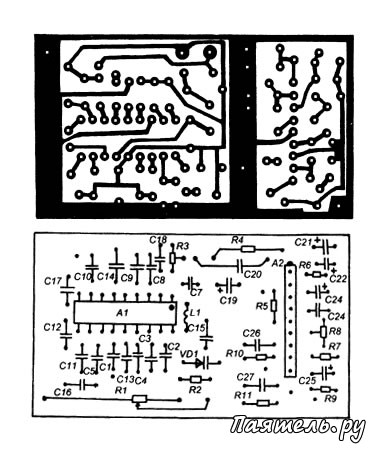

Приемный тракт и стереодекодер смонтированы на одной общей малогабаритной печатной плате (рисунок 2). Резистор R1 — орган настройки, это многооборотный резистор СП3-36 от СВП цветного телевизора типа 3-УСЦТ. Подстроенные резисторы — малогабаритные типа РП1-63 или СП3 на мощность 0,125Вт, они установлены вертикально.

Контурная катушка гетеродина бескаркасная, она наматывается на хвостовике сверла под МЗ. После намотки и разделки выводов сверло извлекается, а полученная пружинка устанавливается на плату приемного тракта. Для диапазона 88-108 МГц эта катушка должна содержать 4 витка провода ПЭВ0.61. Усилитель мощности на микросхеме A3 монтируется без применения печатной платы, поскольку обвязка этой микросхемы минимальна.

Микросхема при помощи крепежного элемента под радиатор устанавливается на заднюю стенку корпуса приемника, представляющую собой массивный пластинчатый радиатор. Монтаж ведется на выводах микросхемы.

Катушка дросселя L2 намотана на ферритовом кольце диаметром 30 мм, она содержит 200 витков провода ПЭВ 0,61. Эта катушка и конденсатор С40 устанавливаются за пределами корпуса приемника, но в непосредственной близости от него. Если имеется возможность приобрести малогабаритный импортный конденсатор на емкость не менее 10000 мкФ и напряжение не менее 16В, то его, безусловно, будет лучше расположить в одном корпусе со всем аппаратом. УЗЧ приемника работает на 4-омные динамические головки.

Схема Автомобильного УКВ-FM радиоприемникаКаскады на VT1-VT5 расположены на отрезке демонтированной печатной платы неисправной китайской автомагнитолы "ASAHI". От этой магнитолы используется и корпус, но он доработан, — на задней стенке установлен радиатор для A3, а передняя панель изменена под шкалу приемника и разъемы для подключения CD-плеера.
