Схема 8-ми программного УКВ приемника

Категория: Радиоприемники
Схема 8-ми программного УКВ приемника

Этот радиоприемник предназначен для приема восьми фиксированных радиостанции в двух диапазонах УКВ - 64-73 мгц и 88-108 мгц. Радиоприемник собран на современной элементной базе, его аналоговый тракт собран на трех микросхемах К174, цифровой узел настройки - на четырех микросхемах К561. Управление переключением фиксированных настроек, а так-же включение обзорного режима, и включение режима дежурного выключения производится квазисенсорными кнопками.


Для предварительной настройки и закрепления за определенной кнопкой выбранного диапазона используется блок из восьми многооборотных резисторов и переключатель с переключением перестановкой контактных фишек, такой как в телевизорах УСЦТ. В состав приемника входят электронные часы азиатского производства с жидкокристаллическим индикатором - "MIRACLE", будильник этих часов переделан таким образом, что-бы вместо включения зуммера включался режим обзорного переключения программ приемника. Как показала практика, такой будильник действует на спящего человека более эффективно.

Принципиальная схема аналогового тракта показана на рисунке 1. Тракт собран на трех микросхемах, включенных почти по типовым схемам, и существенных отличий от других подобных конструкций не имеет. Только переключение диапазонов сделано необычно.

Микросхема К174ХА34 хорошо известна читателям, это законченный УКВ ЧМ тракт, содержащий практически все компоненты супергетеродинного радиоприемника, но использование специальной системы сжатия девиации позволило конструкторам понизить промежуточную частоту до 70 мгц без существенного увеличения нелинейных искажений по сравнению с трактами с ПЧ в 10,7 мгц.

В результате селективность тракта возложена на активные RC фильтры, не имеющие в своем составе индуктивностей, и не требующие настройки. В то-же время наличие столь низкой ПЧ, близкой по значению к девиации частоты ЧМ сигнала сделало работу входного каскада приемника аналогичной работе приемника с прямым преобразованием частоты, а именно, практически полностью исчез зеркальный канал, а следовательно и помехи по нему.

Так как основная функция входного контура супергетеродинного приемника - подавление именно зеркального канала, есть возможность отказаться от входного контура, что и сделано в этой схеме.

Теперь о переключении диапазонов, в радиолюбительской литературе предлагалось много вариантов, одни требовали хорошего механического переключателя с минимальной емкостью и максимальной близостью расположения контактов к контуру, другие требуют высококачественных и достаточно редких в продаже высокочастотных транзисторов на роль ВЧ ключей, третье предлагают сделать общий обзорный диапазон.

Первый вариант с механическим переключателем отпал сразу - электронного переключения не получится, второй потребовал поиска нужных транзисторов, а распространенные КТ315 в таком режиме работать отказались, третий вариант сделать то-же не удалось, на УКВ-1 (64-73) с малой индуктивностью и очень большой емкостью гетеродин микросхем упорно не желал запускаться.

В результате учитывая относительно невысокую стоимость микросхем 174ХА34 (дешевле нужных ВЧ транзисторов для электронного переключателя) и малое количество навесных элементов, было принято решение сделать два независимых тракта для каждого УКВ диапазона, тем более настройка в этом случае значительно упрощается.

Переключение диапазонов производится переключением питания микросхем А1 и А2 электронным переключателем. Достаточно высокое выходное напряжение на выходе предварительных УЗЧ этих микросхем в сочетании с высокой чувствительностью микросхемы К174УН14, которая в данной схеме работает в УЗЧ, позволило исключить переключатель выходов трактов и подключить их одновременно к входу УЗЧ , но через резисторы сопротивлением 47 К.

В результате выключенный тракт оказывает незначительное шунтирующее воздействие на выход работающего тракта и вход УЗЧ. Регулятор тембра сделан по простой пассивной схеме, резистором R6 изменяется степень шунтирования входа УЗЧ конденсатором С29, а следовательно и степень завала высоких частот. Регулируется громкость резистором R7. Мощность выхода приемника не замерялась, но на слух - максимальная около 2 Вт, при этом существенных искажений не наблюдается.

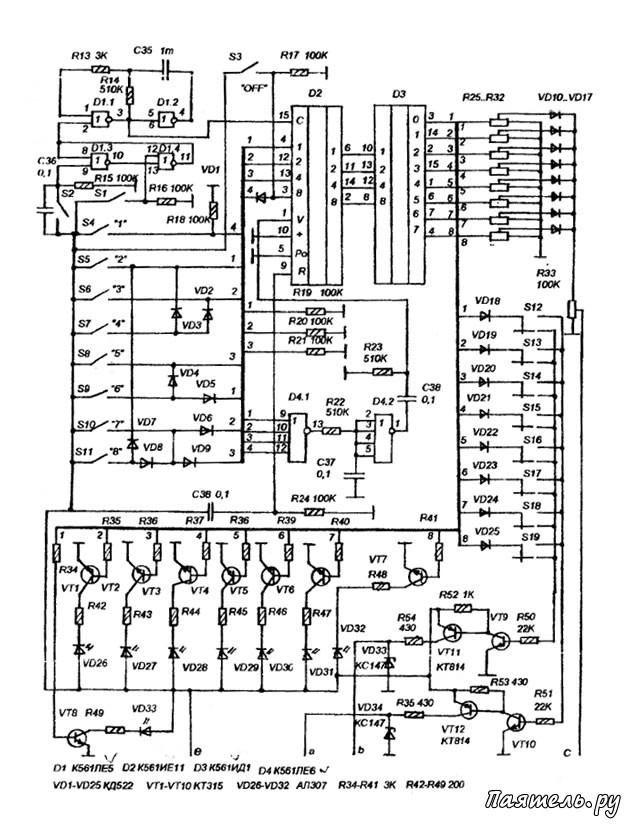

Рис.2
Схема 8-ми программного УКВ приемникаСхема цифрового узла показана на рисунке 2. Вначале предполагалось использовать для переключения настроек узел настроек от цветного телевизора - УСУ 1-15, но этот блок отказался работать при низких напряжениях настройки (в телевизоре 31 В, а здесь хватит и 5-ти), а с высокими напряжениями и выходным делителем настройка получалась очень неустойчивой, к тому-же это телевизионный блок ограничен в возможностях.

В основе цифрового узла лежит счетчик К561ИЕ11 (D2) с регистром предустановки. Переключение программ производится так. При нажатии на любую из кнопок S4-S11 на входы предустановки этого счетчика поступает двоичный код число от нуля до семи (в зависимости от нажатой кнопки). Что-бы записать это число в регистр счетчика нужно подать короткий импульс на его вывод 1, но обязательно во время присутствия этого кода на входах предустановки.

Формирователь импульса сделан на микросхеме D4. Её элементами имеют по четыре входа, и при поступлении единицы хотя-бы на один из них на ее выходе формируется короткий импульс, длительность которого определяется емкостью С8 и сопротивлением R23. Кроме того начало импульса немного задержано относительно момента нажатия на кнопку, это приводит к тому, что импульс появляется уже после окончательного замыкания контактов кнопки, а не во время начального дребезга контактов.

В результате на выходах счетчика оказывается код, соответствующий нажатой кнопке, после опускания её этот код сохраняет схема предустановки счетчика до следующего нажатая.

Двоичный код с выхода D2 преобразуется в десятичный при помощи дешифратора D3. К его выходам подключена батарея многооборотовых резисторов резисторов R25-R32, при помощи которых устанавливаются настройки, набор из восьми ключей VT1-VT7, которые включают светодиод (VD26-VD32), индицирующий номер включенной программы (подсвечивающий кнопку), и диоды VD18-VD25, служащие для предварительной установки диапазона.

Единичный уровень от, соответствующего включенной программе, выхода дешифратора D3 поступает через диод на один из переключателей S12-S19, переключаемых перестановкой контактной фишки. В зависимости от того какой диапазон выбран^ и соответственно в каком положении находится фишка открывается либо ключ на транзисторах VT9, VT1.1 либо на транзисторах VT10, VT12 при этом питание поступает на соответствующий радиотракт.
