Схема всеволнового УКВ-тюнера

Категория: Радиоприемники
Схема всеволнового УКВ-тюнера

Этот тюнер предназначен для приема УКВ-ЧМ радиовещательных станций и звукового сопровождения телевидения Выполнен он по супергетеродинной схеме с двойным преобразованием частоты Простота схемы достигнута тем, что в качестве первого преобразователя используется всеволновый телевизионный селектор с аналоговым управлением. А далее, следует простейший тракт на микросхеме К174ХА34, хоторая первую ПЧЗ с выхода селектора преобразует в низкую вторую ПЧ и демодулирует.


Узел настройки позволяет задать до 16-ти фиксированных настроек, он сделан на основе двух модулей УСУ-1-15 (модули переключения программ) от старых телевизоров 3-УСЦТ. Транзисторные многостабильные триггеры этих модулей, в результате небольшой переделки, включены последовательно, и работают вместе, образуя набор из 16-ти сенсорных кнопок.

В тюнере есть стереодекодер, который позволяет принимать стереопередачи в FM-диапазоне. В остальных диапазонах прием возможен только монофонический. Питается тюнер от электросети при помощи источника на маломощном трансформаторе.

Схема переделки для последовательного включения двух модулей УСУ-1-15 показана на рисунке 1. Для простоты на схемах УСУ показаны только первый и восьмой триггеры, а так же, первый и восьмой резисторы настройки и фишки-переключатели диапазонов. Один из модулей обозначен как УСУ№1, а второй как УСУ№2. Все новые соединения показаны жирными линиями, а места где нужно резать дорожки (или удалять детали) жирными крестиками.

Некоторые модели телевизоров 3-УСЦТ оснащались модулями УСУ-1-15, в которых имелись незначительные отличия в схеме, а так же весьма значительные изменения в нумерации обозначения деталей на плате.

Поэтому, прежде чем заняться переделкой УСУ внимательно изучите схему телевизора, от которого это УСУ, либо внимательно изучите схему вашего УСУ по печатной плате

Если вы не планируете делать более восьми настроек (что, странно, учитывая нынешнее число телевизионных программ и УКВ радиостанций), то можно обойтись одним УСУ, переделав только схему его ключей на транзисторах VT19-VT21 (нужно отключить их соединенные вместе выводы от +12V и подать на них +5V).

Описанным выше способом можно еще больше увеличить число фиксированных настроек, например, до 24-х используя три модуля УСУ. Третий модуль УСУ подключается к первому так же, как второй. Вполне возможно сделать и больше настроек, используя четыре, пять и более модулей УСУ, но я более трех не пробовал. Перед сборкой узла настроек проверьте каждое из УСУ отдельно. Подайте питание + 12V и +31V и проверьте работу переключателя.

После того как узел переключения настроек собран, нужно его проверить. Подайте напряжения +31V и +12V. Должен загореться только один из светодиодов (HL1). После нажатия любой из квазисенсорных кнопок, независимо от того, на каком из модулей УСУ она находится, должен загораться соответствующий светодиод а горевший ранее гаснуть. Горение одновременно нескольких светодиодов говорить о то. что при переделке где-то допущена ошибка и нужно все заново проверить.

Некоторые части схем УСУ здесь не используются и их можно демонтировать. Это каскады на транзисторах VT9 и VT10, а так же ключи на транзисторах VT19-VT21, всех кроме первого УСУ. Получить значительно больше фиксированных настроек, можно используя какую-либо цифровую систему настройки от телевизоров типа 4-УСЦТ, например СН-44. С её помощью можно получить до 44-х настроек с индикацией на двухразрядном цифровом табло.

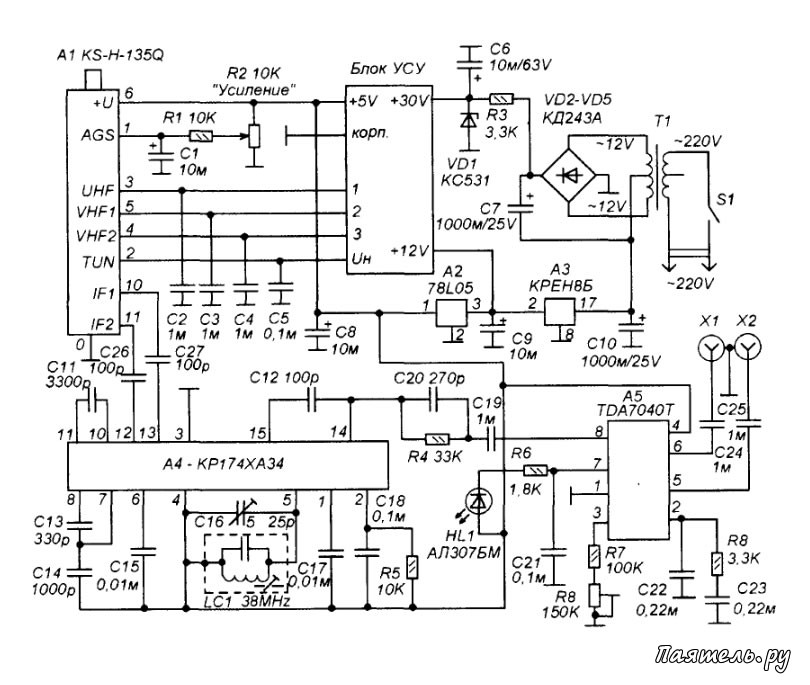

Принципиальная схема радиотракта показана на рисунке 2. Функции первого преобразователя частоты выполняет всеволновый телевизионный тюнер А1 - KS-H-1350. Это тюнер с аналоговым управлением (настройка на частоту выполняется изменением напряжения на выводе 2, а переключение диапазонов, -переключением напряжения +5V между выводами 3, 4. 5).

Рис.2
Схема всеволнового УКВ-тюнераЗдесь можно использовать любой аналогичный тюнер, охватывающий не только телевизионные диапазоны, но VKB-FM (обязательно аналоговый), например, СКВ-41 или СКВ-418. включив его согласно типовой схеме. Старые отечественные селекторы типа СКМ-24 и СКД-24 пригодны только в том случае, если вы не планируете принимать радиовещание, а только прослушивать звук телепередач (в этом случае, нет смысла и в стереодекодере). Узел фиксированных настроек, схема которого показана на рисунке 1, обозначен на рисунке 2 как «Блок УСУ». Для автоматической регулировки усиления служит вывод 1 селектора А1.

В схеме телевизора на этот вывод от канала ПЧ и видеодетектора поступает некоторое напряжение от величины которого зависит коэффициент усиления селектора. В данной схеме нет формирователя напряжения для АРУ селектора, но вывод 1 А1 используется для ручного регулирования чувствительности приемника. Это может понадобиться при приеме в условиях со значительной разницей в мощностях принимаемых станций или телевизионных каналах.

Сигнал ПЧ 31,5 МГц с симметричного выхода селектора А1 поступает на вход микросхемы А4 Вход микросхемы КР174ХА34 сделан по симметричной схеме, но обычно, его включают как несимметричный, заземлив одно из его плечей через конденсатор на общий провод. Здесь используются оба плеча Входного контура на входе А4 нет - его функции возложены на выходной контур предварительного усилителя ПЧ селектора А1.

Как работает КР174ХА34 известно многим, об этом много писалось в различной литературе. Напомню только что. данная микросхема работает с низкой ПЧ (около 70 kHz), поэтому частота гетеродина почти равна частоте входного сигнала (учитывая полосу радиостанции на УКВ-ЧМ диапазоне, получается как приемник прямого преобразования).

Настройка тракта на А4 зависит от контура LC1-C16. Здесь используется контур (LC1) от тракта изображения (УПЧИ) телевизора. Этот контур настроен на 38 MHz (частота ПЧ изображения). Для того чтобы его перестроить на частоту первой ПЧ звука (31,5 MHz) параллельно контуру включен конденсатор С16. Сейчас в нашей стране обычно применяется два типа частотной раскладки при передаче телевидения.
