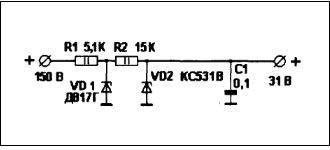

Так как вновь вводимые в телевизор узлы требуют стабилизированного напряжения питания, придётся изготовить несложные стабилизаторы напряжения.
При разработке схемы стабилизатора ставилась задача использовать собственный трансформатор питания телевизора без переделки. Необходимое напряжение берётся с накальных обмоток. Перед изготовлением стабилизатора напряжения нужно определиться с тем, какие выходные напряжения необходимо получить. Если не будете переделывать узел кадровой развертки, понадобиться только напряжение 12 В.




Можно получить выходной ток от стабилизатора напряжения 12 В не ниже 1.5 А, а от стабилизатора на 24 В не менее 0.5 А. Этого более чем достаточно для питания всех подключаемых к стабилизаторам блоков. Данный стабилизатор, как и предыдущий, отличается малым падением напряжения на регулирующих элементах.

В обеих схемах указаны минимальные ёмкости фильтрующих конденсаторов. Уменьшать их не рекомендуется, а вот увеличить можно. Допустимые напряжения конденсатора С1 схемы по рис. 7 и конденсаторов С1, С2 и С4 схемы по рис. 8 должны быть не менее 10 В. Можно применить параллельное соединение конденсаторов меньшей ёмкости.

Несмотря на отсутствие защиты от короткого замыкания блок работает весьма надёжно. Так как токи базы регулирующих транзисторов ограничены схемами управления, то и ток короткого замыкания не сможет достигнуть опасного предела. Но, в таком режиме блок находиться долго не может.

Если в модернизируемом телевизоре установлен трансформатор питания ТС-160 или ТС-180 (ТС-180-2), то схему выпрямителей здесь можно несколько изменить. Данные трансформаторы содержат по 4 обмотки на напряжение 6,3 В. В схеме телевизора часть из них просто соединена параллельно между собой. Для наших целей нужно убрать эти соединения. Изменённая часть схемы стабилизатора напряжения (рис. 8.) показана на рисунке 8.1 (диоды VD1-VD4 - могут быть любые современные на ток не ниже 1.5А, например, КД226). Надёжность работы блока от этого нисколько не ухудшится

Схема, но удалось обойтись без одного крупного конденсатора С4, а ёмкость С6 можно смело уменьшать вдвое без малейшего ухудшения параметров блока. Накал лампы 6П36С (6П44С) можно подключить к любой обмотке из показанных на рис. 8.1. То что нить накала одним выводом не будет соединена с шасси телевизора, особой роли в данной схеме не играет.

Если в Вашем телевизоре стоит трансформатор с двумя катушками, то можно намотать медным проводом диаметром 0.8-0.9 мм по меди дополнительную обмотку из 22 ... 24 витков провода (по 11. 12 витков на каждую катушку) и соединить последовательно с самой верхней по схеме (рис. 8. 1.) катушкой.

Трансформатор для этого даже не придётся снимать с шасси и разбирать. Вместо диодов VD5 и VD6 потребуется поставить один мостовой выпрямитель, собранный из четырёх любых диодов рассчитанных на средний прямой ток не менее 0,5 А. Вместо конденсаторов С1 и С2 ставится один электролитический конденсатор любого типа ёмкостью 2000 мкФ или больше на рабочее напряжение не ниже 25 В.

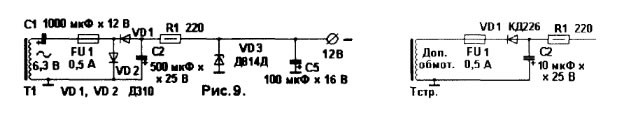

Если при модернизации телевизоров возникает необходимость в маломощном источнике отрицательного напряжения 9-12 В, его можно собрать по схеме, изображённой на рисунке 9. Выпрямитель подключается к той же накальной обмотке трансформатора питания (нижняя обмотка, показанная на рис. 8), что и в предыдущих двух блоках. Схема блока отличается предельной простотой.

При правильной сборке из рекомендованных типов деталей никакая регулировка не требуется. Если заземлённых обмоток накала нет (после изготовления предыдущего узла), то можно на строчный трансформатор, на месте снятой высоковольтной обмотки намотать обмотку из трёх витков любого изолированного провода и от него подать напряжение на данную схему.

Изменённая часть узла показана на рис. 9.1. Остальная схема остаётся без изменения. Ввиду малой мощности, потребляемой от строчного трансформатора, режим работы оконечного каскада строчной развёртки практически не изменится.

От данного блока можно получить ток до 15...20 мА. Этого вполне достаточно для нормальной работы СК-В-1 и СВП-4-1 с большим запасом. Если выходное напряжение блока, часть схемы которого выполнена по рис. 9.1, слишком мало, то нужно поменять местами между собой провода подключения дополнительной обмотки.

Так как такой блок используется только с СВП-4-1 и СК-В-1 то достаточно обеспечить на его выходе отрицательное напряжение в пределах 8-12 В для их нормальной работы. Вместо диодов указанных на схеме (рис. 9.) можно применить любые германиевые диоды способные выдержать средний прямой ток не менее 50 мА и обратное напряжение более 25 В. Для увеличения надёжности можно предохранитель заменить любым малогабаритным резистором мощностью 0,1...0.25 Вт номиналом 7,5 10 Ом.
