Модернизация старых телевизоров

Так как вновь вводимые в телевизор узлы требуют стабилизированного напряжения питания, придётся изготовить несложные стабилизаторы напряжения.
При разработке схемы стабилизатора ставилась задача использовать собственный трансформатор питания телевизора без переделки. Необходимое напряжение берётся с накальных обмоток. Перед изготовлением стабилизатора напряжения нужно определиться с тем, какие выходные напряжения необходимо получить. Если не будете переделывать узел кадровой развертки, понадобиться только напряжение 12 В.


В противном случае нужно добавить стабилизатор на 24 В. При установке селектора каналов с электронной перестройкой частоты, потребуется стабилизированное напряжение 31 В.

Для получения необходимого напряжения для 12-вольтового стабилизатора применяется выпрямитель с удвоением напряжения. С указанными на схеме (рис. 7) деталями удалось получить после выпрямления напряжение более 17 В, что достаточно для эффективной работы стабилизатора напряжения. Основной недостаток такого выпрямителя - требуется довольно большая ёмкость электролитических конденсаторов установленных в нём. Но такие конденсаторы уже давно перестали быть страшным дефицитом и их цена в магазинах вполне приемлемая.

Достоинства такого выпрямителя заключаются в простоте схемы и отсутствии постоянной составляющей электрического тока через вторичную обмотку сетевого трансформатора. Особенностью данного стабилизатора является выполнение источника образцового напряжения на микросхеме DA1. Сама схема не отличается повышенной сложностью изготовления и настройки.

Для регулировки выходного напряжения, возможно, придётся уточнить номинал резистора R3. Несмотря на простоту схемы, блок способен отдавать в нагрузку ток до 1,5 А. Он также отличается весьма малым падением напряжения на регулирующим транзисторе, зависящим только от напряжения насыщения конкретного экземпляра транзистора. Оно может быть иногда даже менее 0,1 В. Площадь охлаждающей поверхности радиатора VT1 должна быть не менее 200 см2.

Коэффициент передачи тока базы данного транзистора должен быть не менее 80. Вместо транзистора КТ837 можно применить любой кремниевый или германиевый мощный транзистор прямой проводимости (очень хорошо работают П210А или П210Ш) с малым напряжением насыщения коллектор-эмиттер (менее 0,5 В при номинальном токе в нагрузке) рассчитанный на рассеиваемую мощность на коллекторном переходе не менее 20 Вт. Допустимый ток коллектора применённых транзисторов должен быть не менее 3 А.

При использовании германиевых транзисторов площадь радиатора следует увеличить как минимум в 2 раза. Величину сопротивления R1 в этом случае нужно уменьшить до 270 Ом. Здесь, и в дальнейшем на сетевом трансформаторе Т1 изображены только задействованные в конкретной схеме обмотки. Остальные обмотки не показаны.

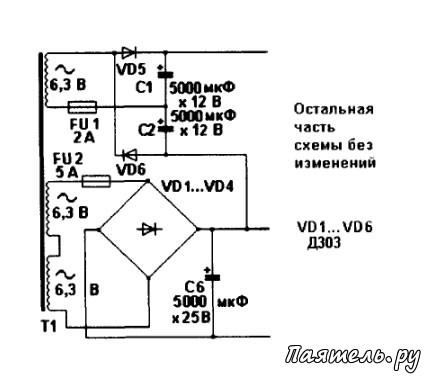

Модернизация старых телевизоровПринципиальная схема второго варианта стабилизатора изображена на рис. 8. В схеме применяются выпрямители с удвоением напряжения. Эта схема для телевизоров, у которых после модернизации остаётся единственная лампа (не считая кинескопа) в выходном каскаде строчной развёртки. Накал лампы питается от нижней по схеме (рис. 8) накальной обмотки сетевого трансформатора, а освободившаяся верхняя по схеме обмотка используется для получения напряжения примерно 32 В. Реальное переменное напряжение на выводах этих обмоток при номинальном сетевом напряжении будет равно 6,6 В.

Настройка схемы при малом отклонении от указанных номиналов резисторов R3 и R4, скорее всего не потребуется. Если усилитель мощности звуковой частоты питается от источника +270 В, то ёмкости конденсаторов С4 и С6 можно уменьшить в 2 раза без всякого ухудшения качества работы телевизора. Площадь охлаждающей поверхности радиатора для транзистора VT4 можно в этом случае уменьшить в 3 раза.

Вместо транзисторов VT1 и VT4 можно применить любые кремниевые или германиевые мощные транзисторы соответствующей проводимости с малым напряжением насыщения коллектор-эмиттер (менее 0,5 В при номинальном токе в нагрузке) рассчитанные на рассеиваемую мощность на коллекторном переходе не менее 20 Вт, допустимый ток коллектора не менее 3 А и коэффициент передачи тока базы не менее 50.

Площадь охлаждающей поверхности для радиаторов этих транзисторов должна превышать 200 см2. При применении германиевых транзисторов данную площадь следует увеличить в 2 раза. Если транзистор VT1 германиевый. то резистор R1 нужно взять величиной 270...330 Ом. Микросхему КР142ЕН8Б на радиатор устанавливать не нужно.

Вместо диодов VD1, VD4 можно применить любые кремниевые диоды с барьером Шоттки или германиевые диоды, рассчитанные на прямой ток не менее 3А. Применять обычные мощные кремниевые диоды не советую, так как у них слишком высокое прямое падение напряжения. Но при нормальном сетевом напряжении схема будет нормально работать даже с ними.
