Электронный выключатель освещения

Электронный выключатель освещения

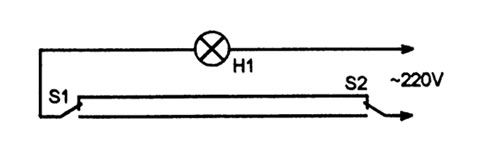

Обычные выключатели не подходят для установки в длинных коридорах. Здесь нужно чтобы при входе в коридор свет можно было включить одним выключателем, а при выходе - выключить уже другим, расположенным с другого конца коридора. Обычно для этого используют коридорные переключатели, включая их по схеме на рис.1. Для того чтобы изменить состояние освещения (включить или выключить) нужно любой из этих переключателей переключить в другое положение.


Если коридорных переключателей должно быть установлено два, то каждый должен быть на два положения. Если же в коридоре не два, а предположим, три или четыре выхода, то и переключатели должны быть на три или четыре положения. А если выходов десять... Как видно, чисто электротехническим способом решение проблемы получается слишком громоздким. А вот если привлечь на помощь электронику, - очень легко и просто.

На рисунке 2 показана схема коридорного выключателя, управляемого обычными замыкающими кнопками без фиксации. Причем число таких кнопок не ограничено (хоть сто). При этом ни число положений, ни число соединительных проводов не меняется. Все кнопки подключены параллельно к одному двухпроводному кабелю и работают практически как одна.

Электронный выключатель освещенияСостояние освещенности меняется на противоположное однократным нажатием любой из этих кнопок. Но и это не все прелести.

Кнопки, и соединяющий их кабель не только находятся под низким безопасным напряжением, но и гальванически развязаны от электросети. Поэтому, данный выключатель можно устанавливать в таких сырых помещениях, как подвалы и чердаки, и пользоваться им, не опасаясь поражения электрическим током.

В основе схемы D-триггер выполненный на счетчике D1. Здесь, наверное, было бы привычнее использовать К561ТМ2, но автору на момент создания схемы были более доступны микросхемы К561ИЕ10А, содержащие пару двоичных счетчиков. В данной схеме используется только один D-триггер первого счетчика микросхемы. Остальные её части оставлены без применения.

С целью гальванической развязки между кнопками управления и сетью источник питания логической схемы выполнен на маломощном силовом трансформаторе, а управление симисторным ключом осуществляется при помощи оптопары.

Нажатие и отпускание любой из кнопок S1-SN приводит к тому, что на выводе 1 D1 формируется импульс произвольной формы, который переключает счетчик на одну позицию вверх. В результате, каждое нажатие любой из кнопок приводит к изменению логического уровня на выводе 3 на противоположный тому, который был ранее.

Для того чтобы в результате прерывания питания выключатель не устанавливался произвольно во включенное состояние в схеме есть цепь C2-R2, принудительно сбрасывающая счетчик в момент включения питания.

Освещение включается при помощи симистора VS1. На схеме условно показана одна лампа Н1. На самом деле это может быть несколько включенных параллельно ламп, равномерно распределенных по длине коридора.

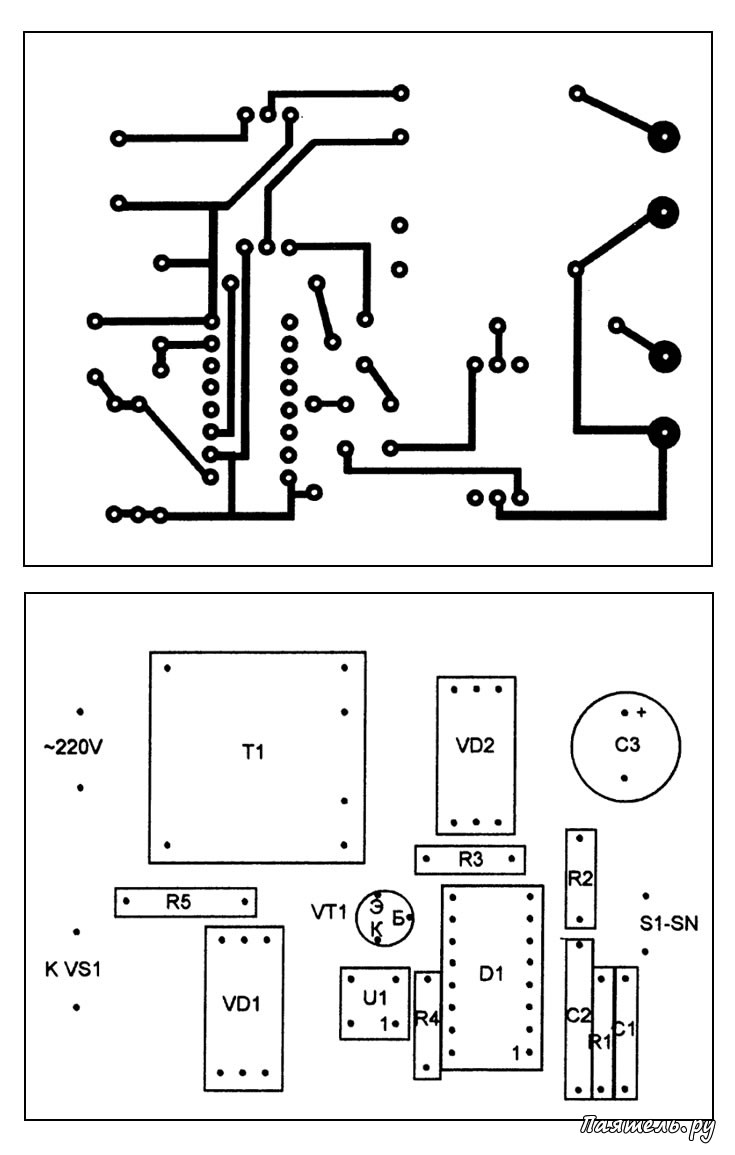

Управление симистором осуществляется посредством оптотиристорной пары U1 и диодного моста VD1. Большинство деталей, включая и трансформатор, расположено на одной печатной плате из фольгированного стеклотекстолита. Расположение печатных дорожек с одной стороны платы. Перемычек нет. За пределами платы расположен симистор.

В схеме можно использовать самые разные детали, но плата рассчитана именно на те, которые указаны на принципиальной схеме.

Электронный выключатель освещенияТрансформатор HRE3005 очень малого размера, с выводами под печатный монтаж. У него есть одна первичная обмотка на 230V и две вторичные по 7,5V / 0.04А. Используется Большинство деталей, включая и трансформатор, расположено на одной печатной плате из фольгированного стеклотекстолита. Расположение печатных дорожек с одной стороны платы. Перемычек нет. За пределами платы расположен симистор.

В схеме можно использовать самые разные детали, но плата рассчитана именно на те, которые указаны на принципиальной схеме.

Трансформатор HRE3005 очень малого размера, с выводами под печатный монтаж. У него есть одна первичная обмотка на 230V и две вторичные по 7,5V / 0.04А. Используется только одна из вторичных обмоток. На месте Т1 можно использовать любой другой маломощный сетевой трансформатор с вторичной обмоткой 6-9V, например, более дешевый серии ALG, но это потребует доработки платы или выноса трансформатора за её пределы.

Выпрямительные мосты типа КЦ407А можно заменить другими мостами или собрать мосты на одиночных диодах типа КД209, при соответствующем изменении в печатной плате. Оптотиристорную пару АОУ103Б тоже можно заменить другой, например, АОУ115Г или Д, либо использовать импортную аналогичную, при соответствующем изменении в плате.

Все конденсаторы нужно применять на напряжение не ниже 10V. Транзистор КТ3102 можно заменить любым n-p-n транзистором общего применения. Симистор ТС122-25-8 можно заменить на ТС112-10-8, ТС106-10-8 или КУ208Г. Возможно применение и импортных симисторов, либо мощных оптосимисторов. В этом случае оптопара U1 и мост VD1 не нужны, а светодиод оптосимистора подключают в коллекторную цепь VT1.

Наиболее удобны кнопки типа квартирных звонковых кнопок. Они отличаются достаточной надежностью, и приспособлены для установки на стену. Провод, соединяющий кнопки между собой и со схемой может быть любым, даже телефонной лапшой.
