Микросхема МАХ5025-МАХ5028 - Преобразователь напряжения DC/DC

Микросхема МАХ5025-МАХ5028 - Преобразователь напряжения DC/DC

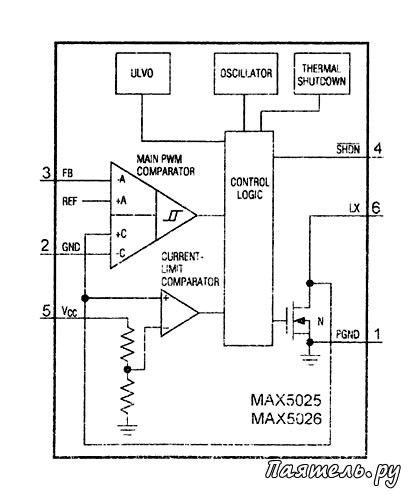

Микросхемы предназначены для схем повышающих DC/DC преобразователей и источников питания. Микросхемы МАХ5025, МАХ5026 вырабатывают регулируемое напряжение от величины Vcc+1V до 36V. Микросхемы МАХ5027, МАХ5028 вырабатывают фиксированное нерегулируемое напряжение 30V.


Для стабилизации и установки выходного напряжения на вывод FB микросхем МАХ5025, МАХ5026 выходное напряжение подается через делитель из резисторов, сопротивления которых подобраны так, чтобы при требуемом выходном напряжении, напряжение на выводе FB было 1,25V.

Для стабилизации выходного напряжения на вывод FB микросхем МАХ5027, МАХ5028 выходное напряжение подается без делителя (в микросхеме уже есть делитель, настроенный на выходное напряжение 30V).

Для стабилизации выходного напряжения используется внутренний компаратор, на один вход которого поступает напряжение 1,25V от внутреннего стабилизатора, а на второй (FB) напряжение с делителя. Микросхемы выполнены в 6-выводном корпусе SOT23-6.

Технические параметры микросхемы:

1. Входное напряжение Vcc:
- для МАХ5025 и МАХ5027 .........4.5...11V.
- для МАХ5026 и МАХ5028 ........ 3...11V.
2. Максимально допустимый ток выходного транзистора.............0,6А.
3. Ток потребления в режиме блокировки (на выводе SHDN = GND).....не более 1mА.
4. Сопротивление канала открытого выходного транзистора .... не более 4 Оm.
5. Номинальное напряжение на выв. FB:
- для МАХ5025, МАХ5026 ........ 1.25V.
- для МАХ5027, МАХ5028 ........ 30V.
6. Максимальная выходная мощность.......125mVV.
7. Частота импульсов....... 500 kHz.
