DC/DC преобразователь напряжения

Микросхема МАХ618 выпускается фирмой MAXIM, предназначена для схем повышающих DC/DC преобразователей напряжения и источников питания. Входное напряжение может быть от 3 до 28V, выходное напряжение можно установить от 4 до 28V независимо от величины входного. Установка выходного напряжения производится выбором соотношения сопротивлений резисторов делителя выходного напряжения так, чтобы напряжение на контролирующем входе FB было 1,5V при номинальном выходном напряжении.


Для стабилизации выходного напряжения используется внутренний компаратор, на один вход которого поступает напряжение 1,5V от внутреннего стабилизатора, а на второй (FB) напряжение с делителя.

DC/DC преобразователь напряженияТехнические параметры:

1. Входное напряжение (VIN) 3...28V.
2. Напряжение на выходе (Lx) не более 30V.
3. Максимальный ток выходного транзистора................ ЗА.
4. Сопротивление канала открытого выходного транзистора...................0,3 Om.
5. Частота импульсов 200...300 kHz.
6. Ток ток потребления микросхемой без нагрузки................................0,5-0,7 mА.
7. Ток потребления микросхемой при максимальной нагрузке (без учета тока через выходной транзистор) 2,5-6,5 mА.
8. Номинальное напряжение FB 1,5V.


Микросхема выполнена в 16-выводном корпусе QSOP-16 с выводами под поверхностный монтаж.

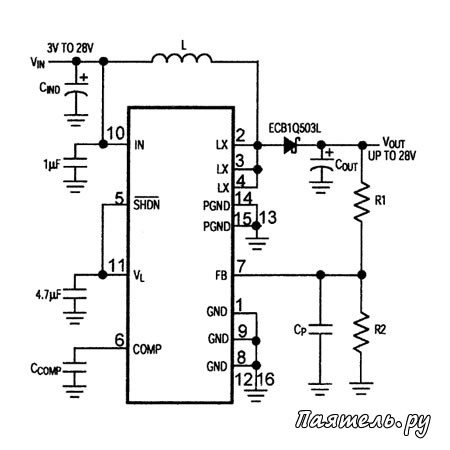

Типовая схема включения

DC/DC преобразователь напряжения

При Uвых.=12V, R1=715K, R2=100K, L=12µH, Cout=100µF, Cp=56p, Ccomp=0,1µF. При Uвых. =28V, R1 =574K,R2=32,4K, L=39µH, Cout=33µF, Cp=47p, Ccomp=0,47µF.
