Схема выключателя освещения с таймером

Схема выключателя освещения с таймером

Схема предназначена для автоматически отключения освещения, там где это необходимо. Первый выключатель (рис. 1) предназначен для установки на лестничных клетках, в подъездах, кладовках, тамбурах и других местах, в которых люди обычно долго не задерживаются, либо там, где свет должен выключаться с некоторой задержкой. Данная схема (рис. 1) может быть выполнена в двух вариантах, отличающихся только органом управления, - кнопка или выключатель.


Если на месте S1 установлена кнопка (без фиксации), то после каждого нажатия этой кнопки свет будет включаться на время примерно 2 минуты 40 секунд, а затем гаснуть.

Если же на месте S1 установлен выключатель (с фиксацией), то пока выключатель включен свет горит без ограничения времени, а вот выключение света происходит не сразу при размыкании S1, а только спустя 2 минуты 40 секунд после этого. Схема состоит из цифрового таймера, синхронизированного от электросети, и симисторного ключа.

В момент включения питания цепь С1-R1 предустанавливает счетчик D1 в нулевое положение. Напряжение логического нуля с его вывода 3 поступает на базу транзистора VT1, который им открывается и подает открывающий ток на управляющий электрод симистора VS1. Симистор открывается и включает осветительную лампу Н1.

То же самое происходит и при замыкании S1. После размыкания S1 (или после завершения зарядки С1 через R1) напряжение на входе R счетчика падает до величины логического нуля. Это позволяет счетчику считать импульсы, которые поступают на его вход С. Эти импульсы формируются цепью R2-VD2 из положительных полуволн сетевого напряжения.

Практически эта цепь представляет собой стабилизированный выпрямитель, но без сглаживающего конденсатора. Стабилитрон VD2 работая как диод обрезает отрицательные полуволны, и работая как стабилитрон ограничивает положительные полуволны на уровне своего напряжения стабилизации. В результате на нем образуются логические импульсы, следующие с частотой 50 Гц.

Эти импульсы и поступают на вход С счетчика через резистор R3. Конденсатор С4 служит для подавления различных высокочастотных помех, которые могут быть в электросети, чтобы они не сбивали счетчик.

И так, после установки нуля на входе R счетчик считает импульсы, следующие с частотой электросети. Спустя 2 минуты 40 сек. этих число сосчитанных импульсов достигнет 8192, и на выводе 3 D1 возникнет логическая единица. Это приведет к двум событиям.

Во-первых, закроется транзистор VT1 и симистор VS1, и выключится лампа. Во-вторых, откроется диод VD5 и зашунтирует вход С счетчика так, что импульсы на него перестанут поступать (именно для этого нужен резистор R3). Схема застынет в таком состоянии до тех пор, пока снова не будет замкнута S1.

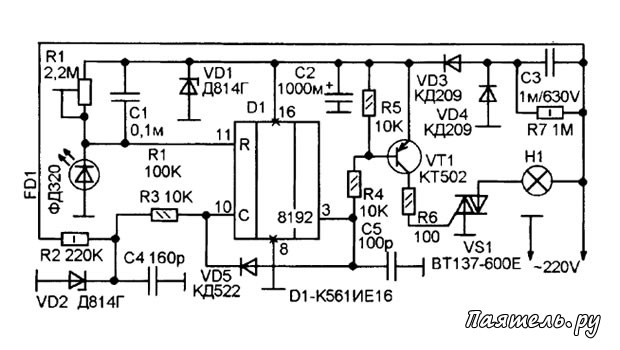

Вторая схема экономного выключателя показана на рисунке 2. Это фотовыключатель, который включает свет с наступлением темноты и выключает его на рассвете. Датчиком уровня освещенности является фотодиод FD1 в качестве которого используется фотодиод ФД320. Такие фотодиоды применялись в системах дистанционного управления отечественных телевизоров 80-90-х годов.

Схема выключателя освещения с таймеромНе смотря на то что такой фотодиод рассчитан на прием инфракрасного света, он, как показывают эксперименты, отлично реагирует и на обычный дневной свет. В данной схеме фотодиод включен в обратном направлении, то есть как фоторезистор. Такое включение является типовым для фотодиодов данного типа (именно так они включены в схемах фотоприемников систем дистанционного управления).

Фотодиод вместе с резистором R1 образует делитель напряжения, коэффициент деления которого зависит от яркости освещения светочувствительной поверхности фотодиода. Сопротивление R1 регулируют таким образом, чтобы при достаточной освещенности напряжение на входе R счетчика D1 соответствовало логическому нулю. А при недостаточной освещенности - логической единице.

В темное время суток счетчик удерживается в нулевом состоянии. На его выходе (вывод 3) напряжение низко и транзистор VT1 открыт. Открыт и симистор VS1. Осветительная лампа горит.

Утром освещенность фотодиода увеличивается, а его сопротивление снижается, и в некоторый момент становится таким, что напряжение на входе R счетчика опускается ниже порога логического нуля. Теперь счетчик D1 получает возможность считать импульсы, поступающие на его вход С. Частота этих импульсов 50 Гц, и через 2 минуты 40 секунд на его выводе 3 устанавливается напряжение логической единицы. Закрываются транзистор VT1 и симистор VS1, - лампа выключается. Открывается диод VD1, который перекрывает вход С счетчика путем шунтирования. Схема застывает в таком положении. Лампа выключена.

Таймер с такой большой задержкой (2 минуты 40 секунд) здесь нужен для того, чтобы не происходило ошибочное выключение света в темное время суток от кратковременного увеличения освещенности, например, из-за света фар проезжающего транспорта.

В схеме можно использовать фотодиоды ФД320, ФД263, ФД256. Можно попробовать и любые другие фотодиоды и фототранзисторы, разница будет, наверное, только в номинальной величине сопротивления R1.

В обеих схемах можно использовать следующие детали. Конденсаторы электролитические любого типа, рассчитанные на напряжение не ниже 16V. Конденсатор С3 должен быть рассчитан на напряжение не ниже 300V. Стабилитроны Д814Г можно заменить стабилитронами Д814Б-Е, или использовать другие стабилитроны с напряжением стабилизации 9-14V.

Важно чтобы стабилитроны были одинаковыми. И обязательно не симметричными (в противном случае параллельно стабилитронам придется включить по одному диоду). Желательно чтобы стабилитроны были в металлических корпусах, - такой корпус играет роль своеобразного теплоотвода, чем повышает надежность схемы. Диоды КД209 можно заменить любыми выпрямительными, допускающими обратное напряжение не ниже 300V и ток не ниже 0,05 А. Вместо симистора ВТ137-600Е можно применить ВТ137-500Е или ВТ137-400Е.

При мощности лампы менее 200 Вт можно обойтись чисто символическим радиатором для симистора (небольшой металлический уголок, винт и гайка).
