Первая схема выключателя освещения предназначена в первую очередь для подсобных помещений. Может работать в двух режимах - в обычном и с самовозвратом. В обычном режиме при каждом нажатии на кнопку выключатель меняет состояние на противоположное. С самого начала (после подачи питания) выключатель будет выключен. Теперь если нажать кнопку он включит осветительную лампу, а при повторном нажатии - выключит.


В режиме с самовозвратом, выключатель работает почти так же, как в обычном режиме, но если его не выключить через две-три минуты он выключится сам. Этот режим для таких помещений, в которых мы находимся непродолжительное время и часто забываем выключить свет.

Принципиальная схема показана на рис.1. Включение и выключение - кнопкой S1 (она без фиксации). Переключатель S2 (он с фиксацией положения) - для выбора режима «0» - обычный, «В» - с самовозвратом).

Когда S2 находится в «0», в момент подачи питания (подключения к сети) цепь C2-R3 создает импульс, устанавливающий триггер D1.2 в нулевое положение. При этом ключ VT1-VS1 выключает лампу H1. Данная цепь нужна для того, чтобы после перерыва в электроснабжении выключатель обязательно установился в выключенное положение, независимо от того, в каком положении он был до прерывания электроснабжения.

Схема на триггере D1.1 нужна только для предотвращения влияния дребезга контактов кнопки S1 на состояние триггера D1.2. В исходном состоянии (когда S1 не нажата) на выходе D1.1 - логический ноль. При нажатии и отпускании этой кнопки на выходе D1.1 появляется единица на время нахождения кнопки S1 в нажатом состоянии.

Так, после каждого нажатия и отпускания S1 на выходе D1.1 получается один полный импульс, который поступает на вход С триггера D1.2, включенного делителем надвое. Каждый импульс пишет в него уровень, который у него до прихода импульса был на инверсном выходе. То есть, каждый полный импульс меняет состояние триггера D1.2 на обратное. Соответственно этому состоянию ключ VT1-VS1 либо включает лампу Н1, либо её выключает.

Когда переключатель S2 в положении «В» работа схемы отличается тем, что после того как триггер D1.2 устанавливается в состояние единицы на прямом выходе (свет включен), начинается зарядка С1 через R4, которая длится около 2-3 минут. Как только напряжение на С1 достигает уровня логической единицы, триггер автоматически возвращается в нулевое состояние (свет выключен), так как напряжение с С1 через S2 проходит на его вход R.

Питается «логика» от бестрансформаторного источника стабильного напряжения 11,5V, собранного на VD3, VD2, R6 и С3, а так же, выпрямительного моста VD1, от которого питается и осветительная лампа.

Конденсатор С1 составлен из двух конденсаторов по 2,2м каждый, они обязательно должны быть не электролитическими. В противном случае ток утечки сделает работу в режиме самовозврата невозможной.

При налаживании может потребоваться подбор сопротивления R4, так, чтобы само-возврат срабатывал уверенно и через нужное время. S2 должен быть подключен наикратчайшими проводами.

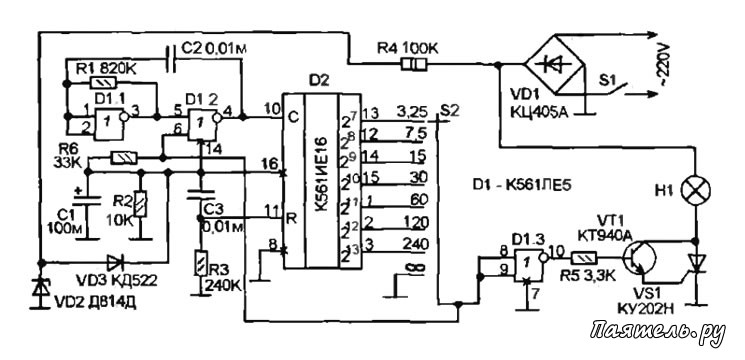

Рис.2
При работе тиристора без радиатора, и выпрямителе КЦ405А, мощность лампы не должна быть больше 150W. Вторая схема (рисунок 2) отличается тем, что в ней нет такого обычного режима, как в первой схеме, в время, которое проходит до самовозврата (до автоматического выключения) можно установить семью ступенями от 3,25 до 240 минут.

Особенность схемы еще и в том, что управляется она обычным сетевым выключателем, которым её можно выключить в любой момент. Работает выключатель так: свет можно как обычно выключать и включать сетевым выключателем (даже не подозревая о том, что есть эта схема), но если свет будет оставаться включенным более заданного времени, схема его выключит автоматически.
