Автоматический выключатель освещения с таймером

Автоматический выключатель освещения с таймером

На рисунке показана схема автоматического выключателя, выключающего свет, примерно, через 15, 30 или 60 минут после включения. Недостаток схемы в том что требуются три органа управления (не считая переключателя задержки). Один - общий выключатель (на схеме не показан) через который подается сетевое напряжение на данный прибор. Второй - кнопка S3, включающая освещение. Третий - кнопка сброса задержки S1.


И так, чтобы включить свет нужно сначала включить общий выключатель (или он был оставлен включенным с прошлого раза), затем нажать кнопку S3. Лампа включится и будет гореть, например, 60 минут (S2 как на схеме), если конечно вы её на выключите раньше общим выключателем. За 16 секунд до автоматического выключения раздается прерывистый предупредительный сигнал. Если вы еще находитесь в гараже и свет вам нужен, - нажмите кнопку S1. Таймер сбросится и отсчет времени начнется снова.

Теперь о схеме. Таймер состоит из многоразрядного двоичного счетчика D2 и генератора импульсов на мигающем светодиоде HL1. Марка светодиода мне не известна, но мигает он с частотой близкой к 2 Гц. При этом, при питании от источника напряжением 9V напряжение на нем меняется от 9 до 1,6V. То есть, вполне сносно для логики. Но есть и неприятность, - это, на мой взгляд, мало понятный дребезг (как будто бы в светодиоде есть механические контакты) из-за которого в момент его зажигания и гашения образуются короткие хаотические импульсы. Чтобы они не сбивали счетчик сделана цепь R2-C1.

После включения питания или нажатия S1 счетчик устанавливается в нуль. Значит на всех его выходах нули, а вот на выходе D1.2 - единица, которая открывает проход через D1.1 импульсов от мигающего светодиода на вход счетчика D2.

Допустим S2 находится в показанном на схеме положении. Значит, после поступления на счетчик 8192-го импульса единица возникает на выводе 3 D2. Это запускает мультивибратор D1 3-D1.4, к выходу которого подключен пьезоэлектрический звукоизлучатель F1. Мультивибратор генерирует импульсы частотой около 1200 Гц, но генерация прерывается с частотой мигания светодиода. Поэтому раздается прерывистый звук, говорящий о том, что приближается момент выключения.

Пока единица есть только на нижнем входе D1.2, но через 16 секунд единица с вывода 4 D2 поступит на верхний вход D1.2. На его выходе появится ноль, который, во-первых, закроет D1.1, во-вторых, выключит ключ VT1, через который поступает напряжение на обмотку реле. Контакты реле К1.1 выключатся и отключат все (и лампу) от сети.

Детали. Источник питания трансформаторный. Используется силовой микро-трансформатор HR с двумя вторичными обмотками по 7,5V. Работает в схеме только одна из этих обмоток. Выпрямительный мост сделан на диодах КД209, но можно использовать и менее мощные диоды, например, W102, КД103. Ток через мост небольшой.

Электромагнитное реле - миниатюрное типа WJ118-1C. Согласно паспорту, его контакты рассчитаны на ток 3А при напряжении 230V, хотя верится в это с трудом. Во всяком случае, лампочку мощностью до 150W они точно выдержат. Обмотка реле, так же, по паспорту, рассчитана на номинальное напряжение 14V, но, как показали эксперименты, уверенное срабатывание (замыкание) контактной группы начинается уже с 4.7-5V. Здесь обмотка работает от 8-9V.

Автоматический выключатель освещения с таймеромТип мигающего светодиода не известен. Желательно чтобы напряжение падения на светодиоде во время свечения было не более 2,5V. В противном случае, амплитуды импульсов может быть недостаточной для работы счетчика.

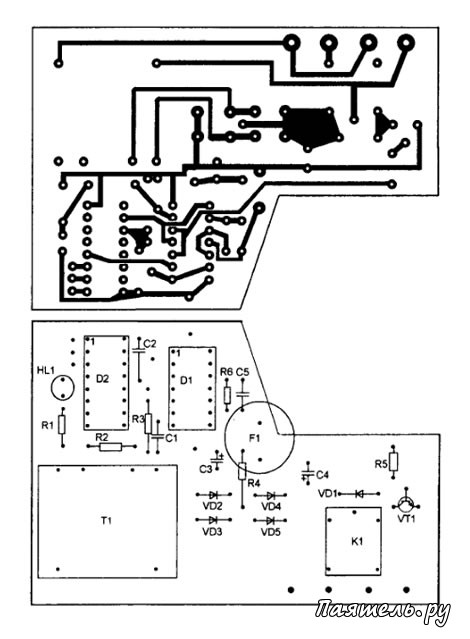

Пьезоэлектрическая пищалка от неисправного мультиметра М-832, её тип и марка тоже не известны. Большая часть деталей размещена на печатной плате, которая показана на рисунке монтажной схемы. Все детали миниатюрные. Если используется другое реле и трансформатор плату необходимо переделать (или эти детали разместить рядом с платой).

Кнопка S3 (без фиксации) должна выдерживать сетевое напряжение и нагрузку осветительной лампой. Это может быть простая звонковая кнопка. Кнопка S1 - любая замыкающая без фиксации, например, тумблерная. Переключатель S2 - миниатюрный галетный (из восьми положений используются только три). Если переключать задержки не нужно, можно S2 не устанавливать, а вместо него подпаять перемычку на нужный выход счетчика.
