Схема универсального реле времени

Схема универсального реле времени

Очень часто в радиолюбительской практике, да и не только радиолюбительской, а в практике любого самодельщика возникает необходимость в реле времени, таком универсальном, для множества применений. Автор данной статьи попытался создать универсальный модуль реле времени, - для 1000 применений. Схема модуля показана на рисунке. Временной интервал задают от одной минуты до 256 минут. Шаг установки - одна минута.


Кварцевой стабилизации нет, поэтому точность реле примерно как у советского механического будильника «Витязь» (или около того). Так что, для точных выдержек данное реле не пригодно, но оно для них и не предназначено.

Установка интервала времени производится восемью микрокнопками с фиксацией, установленными на плате, в соответствии с двоичным кодом. Для радиолюбителя это не проблема, а не радиолюбителю достаточно усвоить, что кнопки нужно включить так. чтобы числа, подписанные возле включенных кнопок в сумме давали нужное число минут. Например, чтобы было 30 минут, нужно включить кнопки «16», «8», «4», «2», потому что 16+8+4+2=30.

Есть еще два переключателя - S1 и S2. Переключатель S1 служит для выбора способа запуска реле. В положении «2» реле запускается внешним положительным импульсом (запуск происходит по сладу импульса). В положении «1» запуск происходит в момент включения питания.

Переключатель S2 - служит для выбора логики выхода В положении «2» при окончании времени выходное электромагнитное реле включается, а в положении И» - выключается.

В конце статьи приводится несколько примеров использования данной конструкции. Реле времени состоит из тактового генератора, двоичного счетчика и устройства управления нагрузкой.

Тактовый генератор на элементах D1 1 и D1.2 генерирует импульсы частотой около 1.066... Гц. Его частоту генерации точно выставляют подбором сопротивления R1 (так чтобы заданные выдержки соответствовали реальному времени).

Когда на выводе 6 D1.2 логический ноль мультивибратор работает, и его импульсы поступают на двоичный счетчик D2. При частоте импульсов 1.066... Гц на выводе 6 счетчика единица появится через одну минуту после обнуления.

Остановить мультивибратор можно подачей единицы на вывод 6 D1.2. Остановка мультивибратора происходит в тот момент, когда единицы установятся на всех выходах счетчика, к которым подключены (через Диоды) включенные кнопки. В этот момент диоды перестанут шунтировать вывод 6 D1.2 и на него поступит напряжение логической единицы через R3.

Схема универсального реле времениУправляет нагрузкой транзисторный ключ VT1-VT2 с электромагнитным реле на выходе. Контакты реле - замыкающие На базу VT2 управляющее напряжение поступает с выхода элемента D1.3 или D1 4. Это зависит от положения переключателя S2. В положении «1» ключом управляет инвертированный уровень, поэтому, при запуске реле времени электромагнитное реле включается, а после того как установленное время завершится, - выключается.

Если переключить S2 в «2» логика работы обратная, - пока идет отсчет времени реле выключено, и включится, после того как заданное время истечет. Запуск реле осуществляется подачей положительного импульса на вход R счетчика D2. Способ подачи импульса определяется переключателем S1. В положении «1» запускающий импульс формируется цепью C2-R5 в момент включения питания.

В положении «2» - из вне, при этом стабилитрон VD2 ограничивает управляющее напряжение на уровне 12V и подавляет отрицательные выбросы, если такие будут в управляющем импульсе. Форма импульса значения не имеет, но запуск отсчета времени происходит по спаду импульса.

Номинальное напряжение питания схемы 12V, но оно может быть от 5 до 14V. Стабилизатор VD2-R2 ограничивает максимальный уровень питающего напряжения, поступающего на микросхемы Диод VD1 защищает схему от неправильной полярности питающего напряжения.

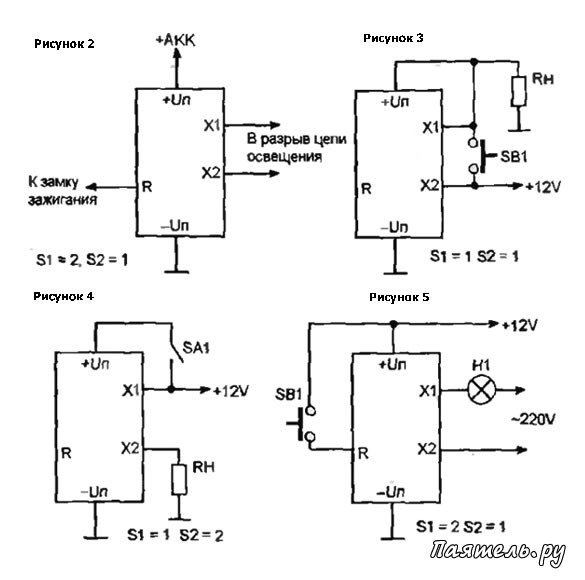

На рисунке 2 показана схема включения данного реле времени в автомобиле для автоматического выключения фар (габаритных огней) спустя некоторое время после выключения зажигания
