Передатчик на одном транзисторе

Категория: Передатчики
Передатчик на одном транзисторе

При изготовлении подслушивающего устройства или сигнализации с радиоканалом, всегда наибольших трудовых затрат требует радиоприемное устройство. При этом у большинства радиолюбителей имеется хотя-бы один комплект самодельных или промышленных радиостанций на 27 мгц. Дополнив такую радиостанцию набором различных передатчиков можно существенно расширить сферу её применения. В этом случае радиостанция будет работать только на прием.


Кроме того на СВ диапазон проще сделать простые передатчики с кварцевой стабилизацией, в отличие от радиовещательного УКВ, где приходится искать пустой участок диапазона.

Принципиальная схема простейшего передатчика на одном транзисторе с амплитудной модуляцией показана на рисунке 1.
Здесь сигнал от электретного микрофона с встроенным усилителем поступает в базовую цепь транзистора - ВЧ генератора непосредственно, без дополнительного усиления. Передатчик получается очень простой, но чувствительность к звуку невысока из-за отсутствия дополнительного усиления после микрофона.

Питается передатчик от любого источника постоянного тока напряжением 4.5-7В. Можно использовать аккумуляторы или гальванические батареи. Передатчик смонтирован без платы, объемным монтажем в виде малогабаритного модуля. В качестве антенны используется отрезок намоточного провода ПЭВ диаметром 0,31 мм и длиной около 1 м.

Катушка L1 намотана непосредственно на ферритовом стержне марки 400НН диаметром 2,5-2,8 мм и длиной 12-14 мм. Она содержит 9 витков провода ПЭВ 0,31. Намотка ведется с небольшим натяжением, так что-бы сердечник можно было с небольшим трением перемещать в катушке, но сам он не выпадал. После настройки его положение фиксируют эпоксидной смолой (можно залить весь модуль).

Настройка заключается в подстройке L1 так, что-бы обеспечить стабильную генерацию и в подборе номинала R1 так, что-бы обеспечить достаточную мощность при умеренном токе потребления (пользуйтесь миллиамперметром и измерителем напряженности поля).

Улучшить чувствительность микрофона, то такого уровня, чтобы можно было прослушивать все помещение площадью до 100 м2 можно введением дополнительного однокаскадного усилителя на транзисторе (рисунок 2). При этом улучшаются и условия амплитудной модуляции, поскольку низкочастотное напряжение с выхода микрофона приводит к соответствующему изменению напряжения на коллекторе VT1, а это коллекторное напряжение является напряжением смещения генератора - передатчика на транзисторе VT2.

В качестве антенны можно использовать отрезок монтажного или намоточного провода, или тонкий проволочный штырь (например вязальную спицу). Для питания нужен такой-же источник постоянного тока, как и для передатчика по схеме на рисунке 1. Катушка то-же такая-же.

При настройке нужно сначала установить исходное напряжение смещения передатчика (каскада на транзисторе VT2) . Для этого подбирают номинал R1 таким образом, что-бы на базе этого транзистора было напряжение около 0,3 от напряжения питания. Затем, установив устойчивую генерацию подстройкой индуктивности L1 , более точно подберите номинал R1 таким образом, что-бы обеспечить достаточно большую мощность при этом сохраняя высокую чувствительность микрофона.

Два передатчика, описанных выше пригодны исключительно для работы с AM радиостанциями. Получить лучшие характеристики можно используя частотную модуляцию. На рисунке 3 показана схема передатчика с ЧМ. Высокочастотный генератор сделан по другой схеме, кварцевый резонатор включается в базовой цепи.

Для осуществления частотной модуляции служит варикап VD1, включенный последовательно с резонатором. Изменяя свою емкость варикап будет смещать частоту настройки резонатора соответственно изменению емкости. Это будет вызывать изменение частоты выходного сигнала.

После электретного микрофона включен усилитель напряжения на транзисторе VT1. Переменное напряжение от микрофона усиливается и это приводит к соответствующим изменениям коллекторного напряжения VT1, но с большей амплитудой.

Коллекторное напряжение через резистор R3 поступает на варикап и его емкость изменяется в такт с низкочастотным напряжением с выхода микрофона. В результате излучаемый сигнал становится частотно-модулированным.

В качестве антенны можно использовать отрезок провода или проволочный штырь. Катушка L1 сделана так-же как и в передатчиках по схемам на рисунках 1 и 2. В качестве варикапа можно использовать, практически любой варикап, или даже кремниевый стабилитрон из серии Д814, но обязательно на напряжение более напряжения питания передатчика. Питание такое-же как и в предыдущих передатчиках.

Настройка заключается в установке стабильной генерации подстройкой L1 и подбором номинала R4 таким образом, чтобы обеспечивалась достаточно большая мощность (напряженность поля вокруг антенны) при умеренном потребляемом токе. В любом случае эти настройки нужно сделать с учетом конкретного использования передатчика, но не допускать нагревания транзистора VT2.

Подбирая номинал R1 можно установить необходимую чувствительность микрофона, однако коллекторный ток VT1 не должен превышать 3 мА.
Все эти передатчика (схемы на рисунках 1-3) имеют очень небольшую мощность, менее 10 мВт, и дальность их приема на условную радиостанцию с чувствительностью 1 мкв/м не более 30 метров. На рисунке 4 показана схема более мощного передатчика, развивающего мощность в 300-500 мВт и обеспечивающего дальность приема на эту-же радиостанцию в несколько сотен метров.

Модуляция амплитудная. Сам передатчик состоит из задающего генератора на транзисторе VT1 и усилителя мощности на транзисторе VT2. Задающий генератор имеет кварцевую стабилизацию частоты. Связь с выходным усилителем мощности - емкостная через конденсатор С3. Усиленный по мощности сигнал с коллектора VT2 поступает в антенну через П-образный ФНЧ на катушке L2 и конденсаторах С5 и С6. П-контур обеспечивает подавление сигналов с частотами гармоник и согласование выходного сопротивления усилителя мощности с волновым сопротивлением антенны.

Амплитудная модуляция происходит в выходном каскаде, в базовой цепи транзистора VT2. Сигнал от электретного микрофона поступает на усилитель на составном транзисторе (VT3, VT4). В базовой цепи VT2 включены резисторы R4 и R5. На точку их соединения поступает низкочастотный сигнал через дроссель DL2, препятствующий проникновения ВЧ напряжения на выход УЗЧ.

В результате суммарное напряжение на базе VT2 изменяется в такт с переменным ЗЧ напряжением и происходит амплитудная модуляция. Если вместо резисторов R4 и R5 установить подстроечный резистор, крайние выводы которого включить между базой VT2 и общим проводом, а вывод движка подключить к DL2, то можно регулировать глубину модуляции. Но нужно учитывать, что перемещение движка в крайнее верхнее положение может понизить мощность передатчика, или даже сорвать генерацию.

Катушка L1 выполняется таким-же образом, как и L1 в передатчиках по рисункам 1,2, 3. L2 имеет такую-же конструкцию, но содержит 14 витков. Дроссель DL1 намотан на корпусе резистора МЛТ-0,25 сопротивлением не менее 100 ком, он содержит 60 витков провода ПЭВ 0,12. Дроссель DL2 намотан на таком-же ферритовом стержне как и катушки, но содержит 300 витков ПЭВ 0,12 намотанных внавал и с таким натяжением, что-бы сердечник не мог перемещаться вовсе.

Питается передатчик напряжением 9-12 В от источника постоянного тока и потребляет около 100 мА. В качестве антенны используется проволочный штырь длиной 700 мм или можно сделать подвесную антенну в виде отрезка монтажного провода длиной 1 м с петлей на одном конце, второй конце прочно крепится на корпусе передатчика, так, что-бы передатчик можно было подвесить за антенну в вертикальном положении.

Настройку следует начать с подстройки L1 таким образом, что-бы обеспечить устойчивую генерацию, затем нужно подключить выходной каскад и антенну с которой передатчик будет использоваться. Наблюдая за показаниями измерителя напряженности поля нужно подстроить L2, а затем окончательно подстроить L1 таким образом, чтобы обеспечивалась максимальная напряженность поля (в некоторых случаях нужно подобрать С5 и С6, особенно если используется подвесная антенна).

Желательно в качестве индикатора напряженности использовать ВЧ осциллограф, например С1-65, на входе которого включить объемную проволочную катушку диаметром 100мм содержащую три витка. Тогда можно будет контролировать не только напряженность (амплитуду синусоиды на экране) но и форму выходного сигнала, добиваясь минимума гармоник (искажений синусоиды).

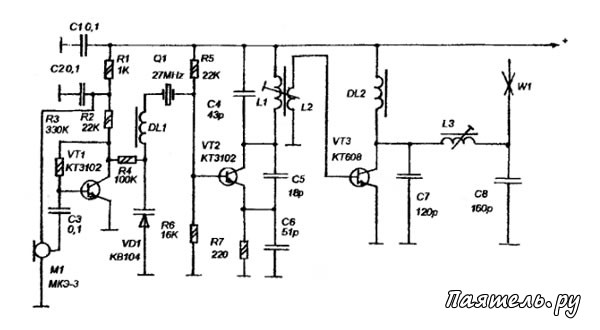

Рис.5
Передатчик на одном транзистореНа рисунке 5 показана схема такого-же передатчика, но с частотной модуляцией. Задающий генератор сделан на транзисторе VT2. Частотная модуляция происходит в этом каскаде.

Последовательно с кварцевым резонатором включена LC цепь (DL1VD1), которая смещает частоту настройки кварцевого резонатора. При этом изменение какого-либо параметра этой цепи (индуктивности или емкости) приводит к изменению в небольших пределах, частоты на выходе генератора (в коллекторном контуре VT2).

В результате изменяя емкость варикапа, воздействуя на него обратным напряжением (с коллектора VT1) можно изменять в небольших пределах частоту на выходе генератора. Поскольку на базу VT1 поступает переменное ЗЧ напряжение от микрофона, то на его коллекторе имеется переменная НЧ составляющая, которая и изменяет напряжение на варикапе, создавая частотную модуляцию.

Связь между задающим генератором и выходным каскадом индуктивная, высокочастотное напряжение на базу транзистора VT3 поступает с катушки связи коллекторного контура VT2. Это удобнее чем емкостная связь, так как обеспечивает меньшее влияние выходного каскада на задающий генератор.

Усиленный по мощности ВЧ сигнал поступает в антенну с коллектора VT3 через П-контур подавляющий гармоники и согласующий выходное сопротивление усилителя мощности с волновым сопротивлением антенны. Конструкция антенны такая-же как в конструкции по рисунку 4, катушка L3 имеет все те же параметры, что и L2 передатчика, схема которого показана на рисунке 4.

Катушка L1 отличается от катушек L1 описанных выше передатчиков, тем, что на нее намотана катушка L2 (намотка L2 укладывается между витков L1 в её центре), которая содержит 6 витков провода ПЭВ 0,31. Дроссель DL1 намотан на ферритовом сердечнике, таком как для катушек, он содержит 10 витков ПЭВ 0,31, намотанных виток к витку. Дроссель DL2 такой-же как DL1 передатчика по рисунку 4.

Питается передатчик напряжением 9-12В, потребляет ток около 100 мА и имеет мощность 300-500 мВт Настройку начинайте с задающего генератора, подстроив индуктивность L1 таким образом, что-бы обеспечить устойчивую генерацию. Затем подключите выходной каскад и антенну, с которой передатчик будет использоваться и произведите настройку так как для передатчика по рисунку 4.

После окончания настройки, прослушивая сигнал на радиостанцию можно подобрать точно частоту передачи подстроив индуктивность дросселя DL1 перемещением сердечника, так, что-бы получилось наилучшее качество приема. Расширить возможности простой противоугонной сигнализации можно дополнив её передатчиком с частотной модуляцией в диапазоне 27 мгц. Тогда звуковые сигналы будут дублироваться радиосигналом, который можно принять приемником обычной карманной радиостанции на 27 мгц.

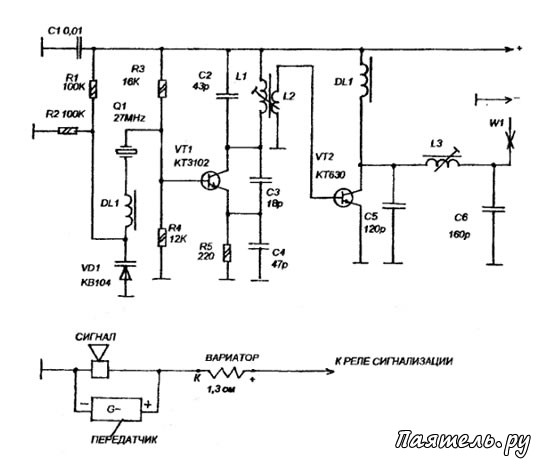

Рис.6
Передатчик на одном транзистореПринципиальная схема такого передатчика показана на рисунке 6. Задающий генератор сделан на транзисторе VT1 с кварцевой стабилизацией частоты. Выходной каскад-усилитель мощности на транзисторе VT2. Для подавления гармоник и согласования выходного сопротивления усилителя мощности с волновым сопротивлением антенны служит П-контур, включенный на выходе.

Особенность схемы в том, что модулирующий сигнал поступает по цепи питания, а не от отдельного усилителя. Происходит это так. Передатчик подключают параллельно электромагнитному сигналу автомобиля, как показано внизу рисунка 6. В разрыв провода, идущего от звукового сигнала к электромагнитному реле сигнализации включается низкоомное мощное сопротивление - вариатор, например от системы зажигания.

В результате получается делитель напряжения из сопротивления электромагнитного сигнала и сопротивления вариатора. Поскольку электромагнитный сигнал работает по принципу квартирного звонка (притягивание мембраны вызывает размыкание контактов в цепи питания электромагнита), то его сопротивление, в процессе работы скочкообразно изменяется от сопротивления обмотки до бесконечности.

В результате изменяется и напряжение в точке соединения сигнала и вариатора. Поскольку передатчик подключен между этой точкой и общим проводом, он питается пульсирующим напряжением, которое через делитель на резисторах R1 и R3 поступает на варикап VD1. В результате, благодаря изменению емкости варикапа возникает частотная модуляция, а в следствии импульсного питания передатчика - амплитудная.

Получается так, что сигнал может принять как радиостанция с AM так и с ЧМ. Все характеристики, данные катушек, дросселей и антенны, и настройка, такие-же как для передатчика по схеме на рисунке 5.

Сделать радиомикрофон независимым от емкости химических источников энергии можно, если питать его от электросети. При этом саму электросеть можно использовать как антенну.

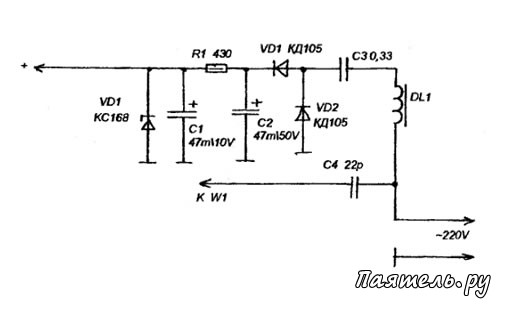

Рис.7
Передатчик на одном транзистореПринципиальная схема такого источника питания показана на рисунке 7. Он может работать совместно с передатчиками по схемам на рисунках 1-3.
Дроссель DL1 служит для разделения цепи питания и антенны. Он намотан на сердечнике из феррита 400НН длиной 12-14 мм и диаметром 2,5-2,8 мм, содержит 200 витков провода ПЭВ 0,12.

При наладке передатчика с сетевым питанием нужно учитывать повышенную опасность из-за гальванической связи с электросетью и предпринять все меры предосторожности.
