Схема преобразователя напряжения электронных часов

Схема преобразователя напряжения электронных часов

Данный преобразователь предназначен для электронных часов с вольтметром, собранным в виде внутрисалонного зеркала панорамного вида. У этих зеркал есть довольно существенный недостаток в их схеме используется неэффективный преобразователь напряжения умножительного типа для питания анодов индикатора, и возможно, из-за разброса параметров применяемого индикатора (или, возможно, в некоторых экземплярах изделия устанавливается не совсем тот индикатор, рассчитанный на более высокое анодное напряжение), или по другим причинам, штатный преобразователь не справляется с задачей питания анодов индикаторов и при понижении напряжения в борт-сети до 11,7В индикация пропадает.


Таким образом, ночью, когда включены фары, часы-вольтметр не функционируют. К тому же питание накальной цепи индикатора постоянным током от борт-сети через токоограничительный резистор противоречит его паспортным данным.

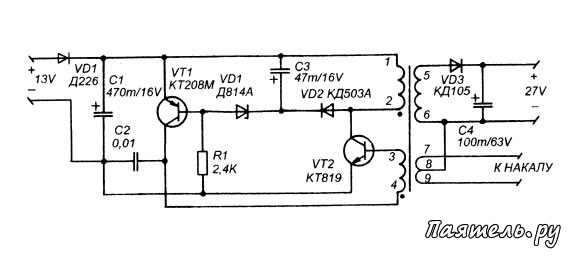

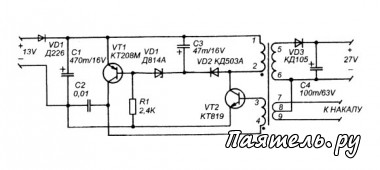

Такие же проблемы возникают и при попытке запитать от автомобильной бортовой сети другие электронные часы, работающие на электролюминесцентный индикатор. Выйти из положения можно, если оснастить часы мощным стабилизированным преобразователем напряжения, выполненным по схеме, показанной на рисунке. Часы с таким стабилизатором будут функционировать даже при снижении питающего напряжения до 6 В.

При включении питания ток через резистор R3 открывает транзистор VT1, образуется импульс коллекторного тока VT1, который протекает через обмотку 3-4 трансформатора, это приводит к открыванию VT2 и он переходит в насыщение, ток через обмотку 1-2 линейно возрастает. Затем транзистор VT2 переходит в активный режим и в обмотках трансформатора возникает ЭДС самоиндукции. Затем транзистор VT2 лавинообразно закрывается и ЭДС самоиндукции обмотки 1-2 через диод VD2 заряжает конденсатор С3. Затем циклы повторяются.

Через некоторое время напряжение на С3 достигнет значения открывания стабилитрона VD1, что приведет к уменьшению базового тока VT1, а значит и к уменьшению тока насыщения VT2. В результате дальнейшее увеличение напряжения на С3 прекращается.

КПД преобразователя около 80%, в процессе стабилизации частота генерации изменяется в пределах 20-150 кГц, максимальная мощность нагрузки 2 Вт. При изменении питающего напряжения от 6 до 16 В выходное напряжение меняется на 5%.

Трансформатор намотан на ферритовом кольце с внешним диаметром 28 мм, обмотка 1-2 содержит 10 витков ПЭВ 0,61, обмотка 3-4 — 7 витков ПЭВ 0,31, обмотка 5-6 — 30 витков ПЭВ 0,31, обмотка 7-8-9 — 2+2 витка провода ПЭВ 0,61.

Правильно собранный преобразователь в налаживании не нуждается. При не функционировании нужно поменять местами точки подключения обмотки 3-4.
Выходное напряжение 27В можно точно установить подбором числа витков обмотки 5-6.
