Схема КВ приемника прямого преобразования 1,8-28 МГц

Категория: Радиоприемники
Схема КВ приемника прямого преобразования 1,8-28 МГц

Приемник предназначен для наблюдения за радиолюбительским эфиром в шести диапазонах: 28 мгц, 21мгц, 14 мгц, 7 мгц, 3,5мгц и 1,8мгц. Может принимать телефонные (однополосная модуляция) и телеграфные сигналы. Рабочий диапазон выбирают сменой картриджа (платы с разъемом) с контурами, который устанавливается в щелевое гнездо в корпусе приемника (аналогично меняются картриджи в игровых приставках к телевизорам).


Такая конструкция хороша тем, что можно сначала сделать приемник на два-три диапазона, а потом их число увеличивать как угодно, изготовлением дополнительных картриджей.

Чувствительность приемника во всех диапазонах не хуже 0,3 мкв при отношении сигнал/шум 10 дб. Подавление AM не хуже 70 дб. Таких высоких характеристик удалось достигнуть благодаря использованию смесителя на полевых транзисторах с отрицательно-смещенным затвором.

Дело в том, что такой смеситель по сравнению с диодным имеет значительно меньший уровень шума, как раз на уровне обычного постоянного резистора с сопротивлением, равным сопротивлению открытого канала полевого транзистора.

В результате шумы в значительно меньшей степени ограничивают реальную чувствительность. Кроме того, полевой транзистор, в данном случае работает как резистор, управляемый напряжением гетеродина, и практически не детектирует AM сигналы.

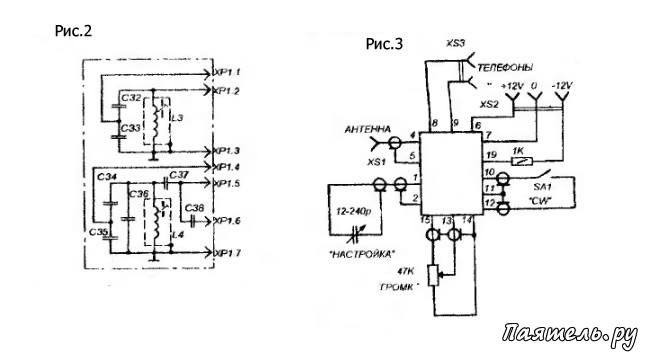

Принципиальная схема показана на рисунке 1. Преобразователь частоты сделан на VT1 и VT7. Входной сигнал от входного контура (схема картриджа с контурами показана на рисунке 2) поступает на него через контакт XS1.2 разъема XS1 (в него устанавливается картридж).

Гетеродин сделан на транзисторах VT3-VT6. Собственно задающий генератор на VT3, его частота определяется контуром, подключенным к XS1.5, настройка при помощи переменного конденсатора, подключенного к выводу 1 платы (через XS1.4 - к гетеродинному контуру). На транзисторах VT5-VT7 сделан усилитель гетеродинного сигнала, который обеспечивает максимальную развязку между преобразователем и задающим генератором.

Амплитуда выходного ВЧ напряжения равна 1,5В. Это напряжение, через трансформатор Т1 поступает на затворы транзисторов смесителя в противофазе. В результате каждой полуволне соответствует открытое состояние одного из транзисторов, и соответственно частота гетеродина должна быть вдвое ниже частоты принимаемого сигнала. Это удобно и тем, что обеспечивает более стабильную работу генератора на высокочастотных диапазонах.

Для создания оптимального режима работы полевых транзисторов, при котором обеспечивается максимальная чувствительность приемника при минимальных шумах, используется отрицательное смещение затворов этих транзисторов при помощи R1 (на вывод 19 платы, через резистор подается отрицательное напряжение).

Оптимальное смещение для КП303И составляет - 2,5В. После преобразователя следует ФНЧ на C6L1C7, он настроен на пропускание частот до 2,5 кГц. Потом идет предварительный УЗЧ на VT2 (для снижения уровня шумов транзистор работает в микротоковом режиме с коллекторным током 0.2 мА) и далее основной усилитель на операционном усилителе DA1, обеспечивающий усиление около 1500. Нагрузка-высокоомные головные телефоны или небольшой УЗЧ с малогабаритным динамиком, они подключаются к выводам 8 и 9 платы.

Для улучшения работы в телеграфном режиме используется дополнительный Т-мост в цепи ООС DA1 на элементах R15C22R16C20R17 R18C21, при его подключении (замыкание выводов 12 и 10 платы внешним переключателем) полоса пропускания сужается до 200 Гц.

Схема КВ приемника прямого преобразования 1,8-28 МГц

Схема внешних соединений показана на рисунке 3.

Большинство деталей монтируются на одной печатной плате, на ней установлен разъём от межблочных соединений телевизоров УСЦТ. Посредством этого разъема подключаются сменные платы с диапазонными контурами, на них установлены штырьевые части разъемов.

Операционный усилитель может быть К140УД6, К140УД7, К554УД1. Катушка L1 ФНЧ намотана на ферритовом кольце размера К20Х10Х15. магнитопровод 2000НМ. Она содержит 500 витков ПЭВ 0,06. Возможно использовать и любой другой ферритовый магнитопровод. например кольцо меньшего диаметра, или броневой сердечник, важно уложить нужное количество витков, а индуктивность, в принципе может отличаться в 1,5 раза.

Дроссель L2 - должен быть на 280 мкГн - промышленного производства, но можно намотать по известным формулам на резисторе или ферритовом сердечнике.

Высокочастотный трансформатор намотан на кольце К7Х4Х3 с магнитопроводом 400НН (лучше 100НН). Намотку ведут гремя проводами одновременно, по 20 витков ПЭВ 0,23, одна обмотка при этом первичная, а две другие включают последовательно, образуя отвод.

Диапазонные катушки L3 и L4 наматываются на каркасах диаметром 6 мм с резьбовыми подстроечниками из карбонильного железа, они сделаны из каркасов контуров ПЧ ламповых 1елевизоров УЛПТ, от каркасов отрезается верхняя часть длиной 20 мм.

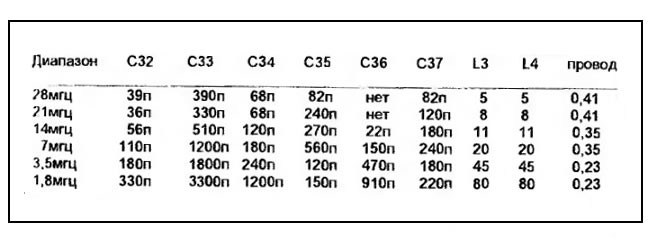

Данные конденсаторов и числа витков катушек сведены в таблицу.

Схема КВ приемника прямого преобразования 1,8-28 МГц
