Схема импульсного регулятора яркости лампы

Схема импульсного регулятора яркости лампы

На рисунке изображена схема импульсного регулятора яркости лампы карманного фонарика. В схеме используется так называемая широтно-импульсная модуляция (ШИМ), сущность которой в том, что ток на лампу подается не постоянно, а прерывистыми порциями (импульсами), причем, переменным резистором R4 можно регулировать продолжительность этих порций (широту импульсов) и продолжительность пауз между ними.


Яркость горения лампы будет тем больше, чем больше широта импульсов и меньше продолжительность пауз между ними. Вот резистором R4 и регулируется это соотношение широты импульсов к широте пауз между импульсами, а в результате регулируется яркость лампы.

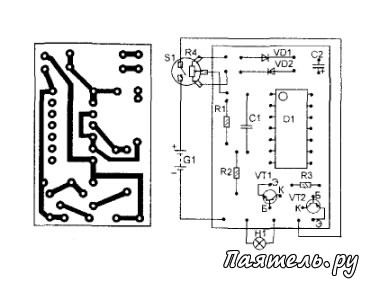

Схема собрана на маленькой печатной плате, напряжение питания может быть от 3V до 15V (зависимо от номинального напряжения лампочки), но лучше всего схема работает при питании от 4,5 до 12V.

Рис.2
Схема импульсного регулятора яркости лампыТранзисторы КТ315 и КТ816 хотя и выглядят по-разному, но цоколевки у них одинаковые (рис. 2).

Желательно чтобы переменный резистор R4 был с выключателем питания. Такие резисторы используются, например, в регуляторах громкости приемника, - поворачиваешь до минимума, потом щелчок, и приемник выключается.

Конечно, подойдет и резистор без выключателя, но тогда выключатель S1 нужно будет сделать отдельно.

Схема импульсного регулятора яркости лампы
