Схема карманного стерео УКВ-ЧМ приемника

Категория: Радиоприемники
Схема карманного стерео УКВ-ЧМ приемника

Карманные УКВ-ЧМ приемники, работающие на наушники, благодаря своей низкой цене пользуются популярностью. Такие приемники обычно сделаны на микросхеме D7088 (китайский аналог TDA7088T) по простой монофонической схеме. Часто, телефонный усилитель мощности выполнен по одно-каскадной схеме на транзисторе. Разъем для наушников распаян так, что они включены последовательно.


При всей простоте (рис.1) схема работает неплохо, но есть и недостатки. В частности, слишком высокий ток потребления, в основном в результате использования однокаскадного транзисторного УНЧ, а так же, только монофонически й прием.

Снизить ток потребления, искажения и сделать возможным стереоприем можно доработав схему приемника, дополнив её стереодекодером и телефонным усилителем на микросхемах D7040 и D7050 в малогабаритных корпусах (это китайские аналоги микросхем TDA7040T и TDA7050T). Дополнительная схема показана на рисунке 2. В отличие от аналогичных схем, предложенных в другой литературе, здесь по-другому решена схема регулятора громкости.

А проблема в том, что для регулировки громкости в двух стереоканалах необходимо установить в приемник сдвоенный переменный резистор, что сделать невозможно из-за ограниченного пространства в корпусе, либо сделать низкочастотный усилитель на микросхеме с электронной регулировкой громкости.

Но это требует не только наличия такой микросхемы (например, К174УН23, которая, мало того, что крупная, так еще и редкая и дорогая), но и замены резистора-регулятора на другое сопротивление. Теоретически, можно оставить штатный регулятор громкости, но в этом случае, ЗЧ на стереодекодер будет поступать через него, и стереоэффект будет проявляться только при работе на громкости, близкой к максимуму, поскольку в положении малой громкости уровня комплексного стереосигнала будет недостаточно для работы декодера.

Но на максимальной громкости уровень звукового давления в наушниках близок к болевому порогу, что делает прослушивание передач в стереорежиме невозможным.

Выход из положения можно найти, если заведомо понизить уровень максимальной громкости до уровня, немного большего привычной вам громкости прослушивания. Причем, понизить уровень НЧ нужно уже после стереодекодера, например, с помощью резистивных делителей на входе УНЧ.

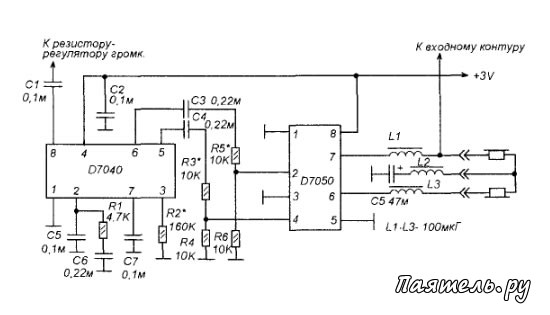

Рис.2
Схема карманного стерео УКВ-ЧМ приемникаИмеющийся транзисторный УНЧ приемника нужно демонтировать. Низкочастотный сигнал теперь с движка резистора-регулятора громкости будет подан через конденсатор С1 (рис. 2) на вход стереодекодера на микросхеме D7040. Отличие схемы её включения от типовой в отсутствии выключателя стерео-режима и индикаторного светодиода. Вообще, индикаторный светодиод желательно убрать в любом варианте схемы, даже в исходном (рис. 1).

Пользы от индикации включения питания или приема стереовещания мало, а вот ток потребляемый одним только светодиодом сравним с общим током потребления приемника.

Резистор R2 в типовой схеме должен быть подстроенным, но в корпусе приемника мало места, поэтому он постоянный (сопротивление уточняется при налаживании).

Выходное НЧ напряжение стереосигнала понижается делителями на резисторах R3-R6 до уровня, при котором, в максимальном положении регулятора громкости, громкость звука в телефонах немного выше привычной для слушателя.

Дроссели L1-L3 такого же назначения, как и аналогичные дроссели исходной схемы приемника (они разделяют ВЧ и НЧ и позволяют использовать как антенну провод головных телефонов). Два дросселя можно взять от приемника, а еще один добавить. Его можно намотать на корпусе постоянного резистора сопротивлением более 100 kOm и мощностью 0.05W, используя тонкий намоточный провод (витков 30-50)

Схему стереодекодера и стерео-УНЧ монтируют объемным способом на печатной плате приемника. Места там мало, даже после удаления транзисторного УНЧ и светодиода, поэтому приходится импровизировать, например, расположив новые микросхемы вертикально вдоль стенки батарейного отсека. В любом случае крайне нежелательно располагать новые детали в непосредственной близости от гетеродинного или входного контуров.

Налаживание стереодекодера сводится к подбору сопротивления R2. Для этого нужно резистор R2 временно заменить цепью из последовательно включенных постоянного резистора сопротивлением 50-80 kOm и переменного 100-200 Om. Между выводом 7 и +3V нужно включить светодиод через резистор сопротивлением 1-2kOm.

Настроив приемник на станцию, на которой ведется стереовещание, нужно регулятор громкости установить в максимальное положение и подстроить переменный резистор, включенный вместо R2 таким образом, чтобы светодиод загорелся. Затем, регулятором громкости понизить немного громкость, до момента неустойчивого свечения этого светодиода и снова подстроить R2. В общем, нужно подобрать R2 таким образом, чтобы стереоприем был в как можно более широких пределах регулировки громкости.

Затем, светодиод можно убрать (или оставить его вместо светодиода - индикатора включения, который был в исходной схеме).
Выпаять резисторы, включенные вместо R2 и измерить полученное сопротивление. Затем на место R2 установить постоянный резистор такого сопротивления (при необходимости составить из двух резисторов, если нужного номинала нет).

Следующий этап, - установка максимальной громкости звучания. Делают это подбором сопротивлений резисторов R3 и R5 при контрольном прослушивании для оценки громкости звучания наушников. Нужно добиться того, чтобы максимальная громкость была немного выше громкости звучания, на которой вы обычно слушаете приемник.
