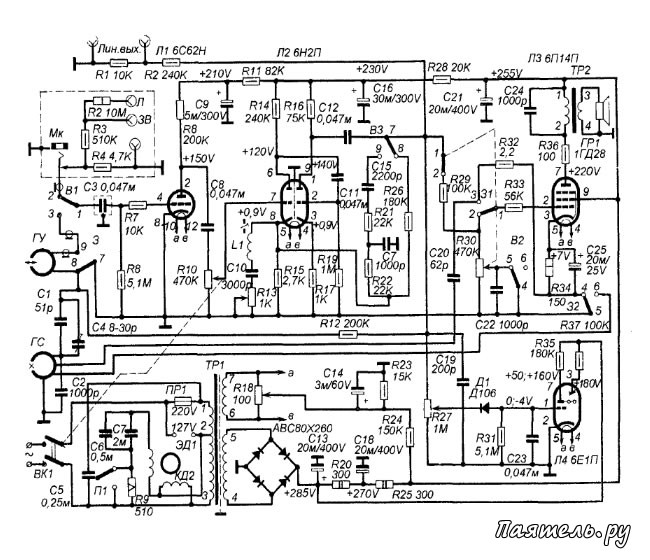

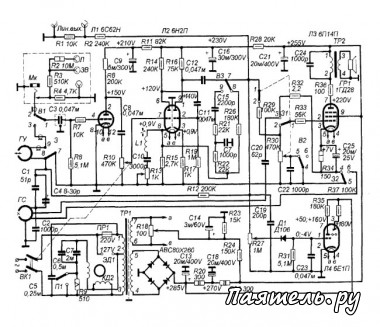

Схема магнитафона - Айдас-9М

Магнитофон двухдорожечный, монофонический, со скоростью движения ленты 9,53 см/с. Предварительный усилитель выполнен на лампе Л1 - 6С62Н, так называемом, нувисторе. Лампа выполнена в металлическом экранированном корпусе и отличалась низким уровнем собственных шумов и наводок.


При записи этот каскад служил микрофонным усилителем, - при воспроизведении предварительным усилителем воспроизведения. Резистор R10 выполняет функции регулятора уровня записи, при записи, и регулятора громкости, при воспроизведении. Резистором R13 устанавливают степень высокочастотной коррекции.

При воспроизведении переменный резистор R30 выполняет функции регулятора тембра. На лампе Л3 выполнен универсальный каскад, который при воспроизведении выполняет роль оконечного УНЧ, а при записи превращается в генератор стирания и подмагничивания.

Стирающая головка ГС здесь с отводами, поэтому в генераторе нет трансформатора. Напряжение подмагничивания на универсальную головку подается через конденсаторы С1 и С4. Причем, ток подмагничивания устанавливают подстроечным конденсатором С4.

Ток записи установлен резистором R12. Индикатор уровня записи, - вакуумный, на лампе Л4. На баллоне этой лампы есть участок, в котором видна люминесцирующая пластина. По ширине светящегося сектора можно судить о уровне постоянного напряжения на сетке лампы. Такие индикаторы использовались во многих ламповых магнитофонах и приемниках, выпущенных до середины 70-х годов. Чувствительность индикатора устанавливается резистором R27.
