Схема трехканального усилителя аудиосистемы

Категория: Усилители
Схема трехканального усилителя аудиосистемы

Этот усилитель предназначен для работы с трехканальной аудиосистемой, состоящей из двух средне-низкочастотных акустических систем и одного мощного низкочастотного канала. Усилитель может работать в автомобиле, с персональным компьютером или в составе домашнего музыкального центра (или домашнего театра).


Усилитель выполнен на микросхеме TDA1554Q. в которой четыре канала УНЧ, причем, два прямые, два инверсные. Данная микросхема, при типовом включении, может работать как четырехканальный усилитель или как двух-канальный мостовой усилитель (при попарном соединении прямых и инверсных входов).

Наличие двух прямых и двух инверсных усилителей затрудняет выполнение трехканальной системы, так как, для низкочастотного мостового усилителя требуется один прямой и один инверсный усилитель. Тогда, на стереоканалы остается еще один прямой и один инверсный. Но это делает работу стереоканалов не в фазе

Для того, чтобы не нарушать фазирование стереоканалов, мостовой низкочастотный усилитель выполнен на одинаковых УНЧ, противофазность сигналов на входах которых создается при помощи фазоинвертора на VT1.

При работе на четырехомные акустические системы, мощность в стереоканалах 2x6W, мощность в НЧ-канале 22 W. Чувствительность по входу - 500mV. Ток потребления не более 4А. Частотный диапазон низкочастотного канала 20-180 Hz, средне-высокочастотных, - 170-22000 Hz.

R1 - регулятор громкости, R2 - регулятор стереобаланса, R3 - регулятор уровня низкочастотного канала. Микросхема должна быть установлена на радиатор площадью не менее 300 см2. Соединительные провода питания и АС на тоньше 0,75мм2.

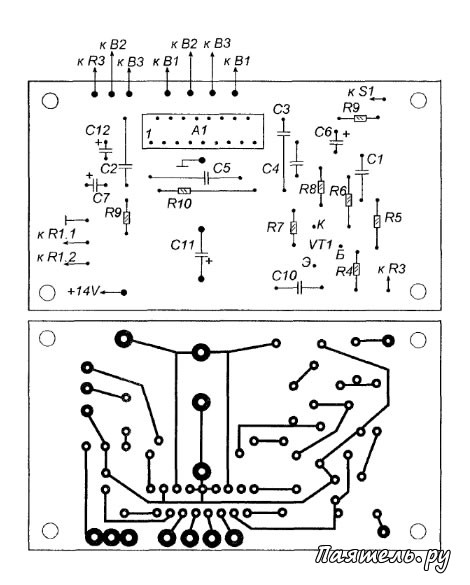

Схема трехканального усилителя аудиосистемы
