Схема простого цифрового термометра

Схема простого цифрового термометра

Данный термометр предназначен для визуального контроля температуры, с отображением на трёх-разрядном светодиодном индикаторе с разрешением в 0,5°С. Термометр позволяет передавать измеренную температуру через СОМ-порт в компьютер через каждые 860mS с разрешением 0,0625°С. Данные передаются двумя байтами в шестнадцатиричном коде. В этом случае термометр измеряет температуру от -55 С до +125°С.


Формат передаваемых байтов приведен в таблице 1. Схема термометра приведена на рис. 1.

Рассмотрим работу схемы. После включения тумблера SA1 сетевое напряжение поступает на трансформатор Т1. Со вторичной обмотки напряжение 9-12 вольт выпрямляется диодным мостом собранным на VD1-VD4 и сглаживается конденсатором С1. Затем напряжение стабилизируется на уровне пяти вольт стабилизатором напряжения собранным на микросхеме D1.

От данного напряжения запитываются все микросхемы устройства. При поступлении напряжения на микроконтроллер D4 через некоторое время запускается кварцевый генератор собранный на ZQ1 и С4.С5 и начинает выполняться микропрограмма записанная во внутреннюю память контроллера. Программа настраивает все порты и регистры микросхемы D4 а затем считывает содержимое ПЗУ микросхемы D3.

Содержимое ПЗУ представляет собой 64 битный код. Первый байт это 8-битный код семейства (у DS18B20 это 28h), затем 48-битный серийный номер, а затем 8-битную CRC (CRC нужна для проверки правильности принятой информации). Эти 8 байт последовательно выводятся на индикаторы в левые от точки два разряда. После этого считываются показания температуры, которые преобразовываются и выводятся в десятичном коде на индикаторы HG1.

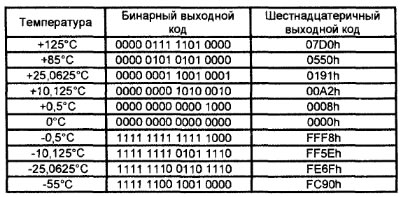

Таблица 1
Схема простого цифрового термометраПараллельно этому вся информация передаётся через микросхему D2 на СОМ порт компьютера. Микросхема МАХ232 представляет собой 2х канальный приёмо-передатчик который преобразовывает уровни TTL в формат RS232.

Общение с датчиком DS18B20 ведется по одно-проводному интерфейсу. В микросхему встроен контроллер сети MicroLAN [1]. Данный контроллер позволяет подсоединять к однопроводной сети большое количество датчиков ограниченных только ёмкостью линии. Каждый датчик имеет уникальный серийный номер, записываемый лазером в микросхему на заводе изготовителе, поэтому его без труда можно идентифицировать контроллером и обращаться только к нему.

Для сбора информации и записи в EXCEL или текстовый файл можно воспользоваться бесплатно распространяемой программой COMPump. На момент публикации доступна версия 1.3а. Данную программу можно скачать. После инсталляции и запуска программы необходимо настроить порт. Для этого в Главном меню нажимаем кнопку Настройки затем Порт. Имя порта устанавливаем в зависимости от того к какому разъёму у вас подключен шлейф. Скорость бит/с устанавливаем 9600.

Биты данных 8 разрядные. Четность -нет. Стоповые биты -1. После этого в главном меню нажимаем кнопку Порт затем Открыть порт. После этого можно включить Термометр. Внимание! Во избежание выхода из строя микросхемы СОМ порта шлейф термометра можно подключать только при выключенном компьютере.

После этого термометр выдаст в окно программа COMPump восьми байтовое содержимое ПЗУ, а затем будет выводить температуру. Формат вывода HEX, ASCII или DECIMAL можно настроить нажав в главном меню Настройки -> COMPump затем вкладку Типы данных. После снятия показаний данные можно экспортировать в EXCEL а затем обрабатывать по своему усмотрению. Для этого нажимаем кнопки Файл затем Экспорт В Excel.

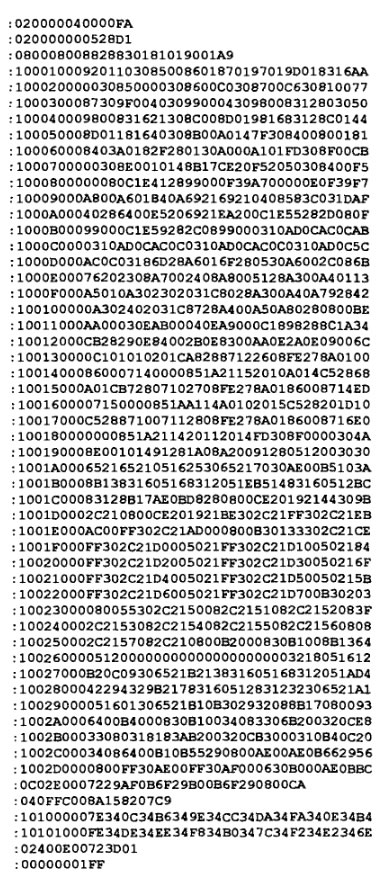

Hex коды программы приведены в Табл.2.

Схема простого цифрового термометра


Рейтинг схемы:
