Достаточно частый выход из строя дорогих галогеновых ламп натолкнул автора на разработку данной конструкции. Нити накала галогеновых ламп да в прочем и обычных тоже, в холодном состоянии имеют низкое омическое сопротивление. При подаче полного сетевого напряжения на ещё не разогретую нить накала приводит к резкому увеличению тока, в следствии чего спираль и отгорает.


Выходом из данной ситуации является подключение пампы через специальное устройство позволяющее плавно увеличивать напряжение (ток) через нить накаливания в течении 3-10 секунд.

Автор для этих цепей использовал в своей конструкции достаточно дешёвый микроконтроллер PIC12F629. При небольшой программной доработке можно использовать и однократно программируемые контроллеры типа РIC12СЕ518. 519 которые имеют более низкую цену.

Можно было бы использовать для данной конструкции и обычную схему на дискретных элементах, но тогда пришлось бы применить для задания яркости переменный резистор, что не всегда удобно или значительно усложнить схему. В данной конструкции используются две кнопки плюс и минус, при небольшой доработке программы можно оставить одну и регулировать яркость по кругу.

Работает схема следующим образом.
При подаче питания на разъём Х1 сетевое напряжение ограничивается и выпрямляется элементами R1, C1, VD1, VD2, VD3 на уровне 5.1 вольт и фильтруется конденсаторами С2, С3. От этого напряжения запитывается микроконтроллер и выходной ключ VT1. После инициализации регистров контроллера микропрограмма опрашивает состояние кнопок SB1, SB2. На резисторе R3 и входных цепях приёмного буфера GP4 микросхемы D1 организована система прерывания при переходе сетевого напряжения через 0.

Вследствие чего загружается предварительно записанными данными из флеш-памяти и запускается таймер TMR0 микроконтроллера. После окончания счёта таймера TMR0 наступает прерывание, позволяющее выдать в порт GP5 импульс длительностью 15мкс. Импульс откроет ключ на транзисторе VT1, а тот в свою очередь симистор VS1. После включения устройства угол открытия симистора будет плавно изменяться от состояния полностью закрытого до состояния которое будет считано из фпеш-памяти в течение 3-10 секунд.

Таким образом мы увидим плавное нарастание напряжения Изменить максимальное напряжение до которого будет открываться симистор можно при помощи кнопок SB1, SB2 в ту или другую сторону, это будет видно наглядно по яркости свечения лампы НИ. При этом данные будут записаны в память контроллера, и при следующем включении яркость будет нарастать именно до этого значения. Варистор R2 служит для подавления всплесков напряжения выше нормы и таким образом защищает симистор.

В качестве VS1 в схеме применен маломощный симистор с максимальным током 4 ампера и током открывания по управляющему входу 10-40ма. Некоторые экземпляры данного семейства могут работать без ключевого транзистора, напрямую с выхода GP5 через токоограничительный резистор 180-2200м. Вместо указанного на схеме подойдёт любой с напряжением пробоя 400-600 вольт и любой буквой, (напряжение пробоя указывается после тире в маркировке симистора).

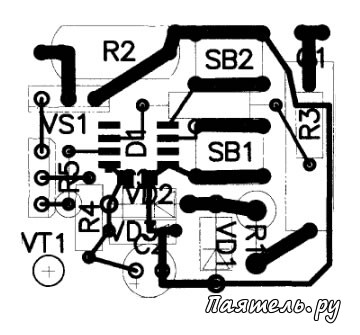

Вместо VT1 подойдет любой транзистор соответствующей структуры, с током через коллектор 50-100ма и напряжением эмиттер-коллектор 10-15 вольт. Вместо VD1, VD2 любые на напряжение 50-300 вольт и ток 50-100ма С1 типа К73-17 на напряжение выше 250 вольт. С2 типа К50-6 или ему подобный. С3 керамический, для поверхностного монтажа. Печатная плата (Рис. 2). размером 27x30мм. выполнена из одностороннего стеклотекстолита толщиной 1,5мм и рассчитана на применение микроконтроллера в корпусе SOIC.

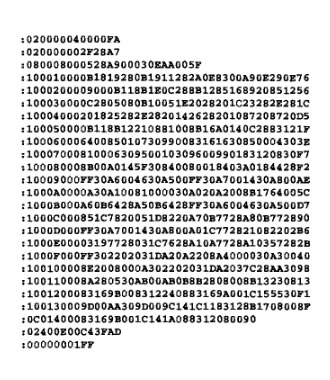

Коды программы в HEX формате приведены в Таблице.
