Схема подключения автомагнитолы дома

Категория: Магнитолы
Схема подключения автомагнитолы дома

Если кроме автомагнитолы у вас есть еще старый CD-привод и источник питания от персонального компьютера, то, наверняка найдется и пара акустических систем, и можно при желании из этих компонентов организовать вполне приличный аудиоцентр. Впрочем, для этого совсем не обязательно быть подснежником, - лишняя автомагнитола может образоваться и после того как вы решите обновить аудиосистему своего автомобиля, например, Kenwood. В этом случае можно говорить о использовании старой автомагнитолы в качестве домашнего музыкального центра.


И так, нужны следующие компоненты, - кассетная автомагнитола, компьютерный СD-ROM привод с двух-кнопочным управлением, акустические системы (соответственно параметрам УНЧ магнитолы) и источник питания от компьютера старого типа (с механическим выключателем). Хорошо если у автомагнитолы есть вход для подачи сигнала на УНЧ от внешнего источника - CD-canger connector (рис. 1). В этом случае нужно приобрести ответный штекер и с его помощью подавать аудиосигналы от CD-ROMa (на выводы 7,6 и 8, соответственно).

Если линейного входа нет, его нужно сделать, а это потребует вскрытия аппарата, установки дополнительного разъема и переключателя. Сделать это не сложно. Если магнитола аналоговая (или с аналоговой регулировкой громкости при помощи сдвоенного переменного резистора), то сигнал от внешнего источника (CD-ROM) можно подавать непосредственно на эти резисторы.

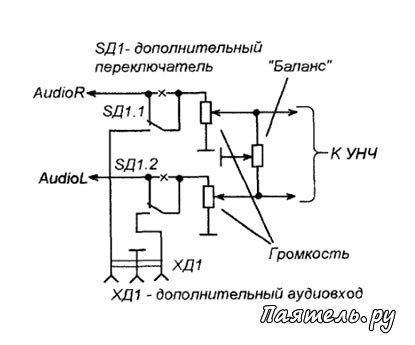

Рис.2
Схема подключения автомагнитолы домаДля этого нужно сделать разрыв проводников, идущих к этим резисторам и в этот разрыв включить дополнительный переключатель (рис.2) и дополнительный аудио-разъем. Соединения необходимо выполнять экранированным проводом Естественно, конструкция разъема, переключателя, а так же, способ и место их установки зависит от конструктивных особенностей автомагнитолы.

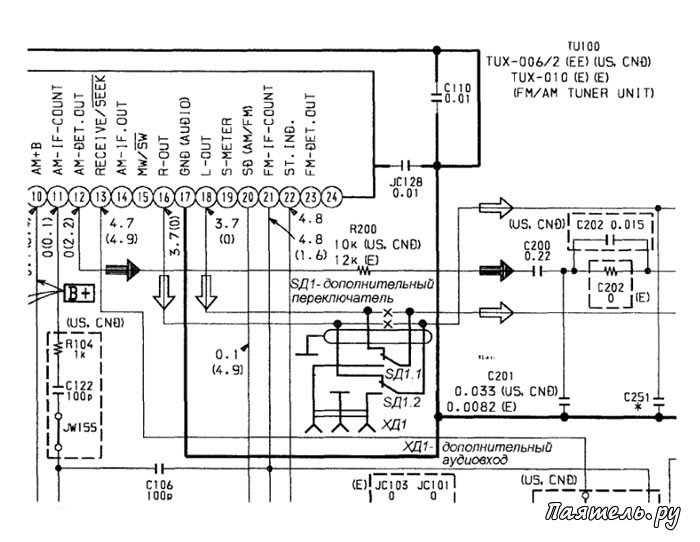

Если же в вашем аппарате электронная регулировка громкости, то это потребует детального изучения схемы и, скорее всего, подключения внешнего сигнала к тем точкам схемы, на которые поступает низкочастотный сигнал от радиоприемного тракта. Один из возможных вариантов такой переделки на примере магнитолы Sony-XR1790 показан на рисунке 3.

Проводники, идущие от выходов тюнера (в данном случае от выводов 16 и 18 тюнера) к микросхеме предварительного УНЧ - регулятора, перерезаны и в их разрывы включены дополнительный переключатель Sfll и дополнительный аудиоразъем ХД1. Все соединения должны быть выполнены экранированным проводом.

При невозможности установки дополнительного переключателя, по каким то соображениям, его можно заменить миниатюрным реле, например, РЭС-47 или аналогичным импортным.

Рис.3
Схема подключения автомагнитолы домаВ этом случае реле можно установить в непосредственной близости от места коммутации, а управлять им дистанционно, например, один вывод обмотки соединить с источником питания, а второй вывести на какой-то внешний разъем, например, на свободный контакт дополнительного аудиоразъема (если такой имеется) и управлять им, замыкая этот вывод на общий провод внешним выключателем или перемычкой, установленной в ответной части дополнительного разъема, так чтобы при включении в гнездо разъема штекера реле переключалось.

Можно вообще обойтись без дополнительного переключателя или реле, если использовать в качестве дополнительного разъема гнездо для подключения стереотелефонов от портативной магнитолы. В таких гнездах есть механический переключатель, который должен отключать динамики магнитолы при вставливании в гнездо штекера. Здесь он будет отключать от УНЧ выходы радиоканала.

Установка дополнительного входа и переключателя может быть капитальной или временной. Если конструкция магнитолы позволяет, лучше установить дополнительный разъем и переключатель (или реле) капитально, так чтобы в дальнейшем, когда магнитола вернется на автомобиль, на этот разъем можно будет подавать сигнал с линейного выхода карманного CD-проигрывателя или другого источника аудиосигнала.

Если же конструкция не позволяет, можно сделать временный вход, выведя экранированный провод через щель или вентиляционное отверстие в корпусе автомагнитолы. В этом случае, если пользоваться приемником вы в стационарных условиях не планируете, можно обойтись без переключателя, подключив выход CD-ROMa вместо приемного тракта. Вернуть схему в исходное состояние будет несложно, - достаточно продублировать перерезанные дорожки монтажными проводниками.

В любом случае (кроме случая, когда вход предусмотрен производителем), воспроизводить программы с аудио-CD нужно будет в режиме радиоприема, но сигнал на УНЧ будет поступать не от радиоприемника, а от CD-ROMa.

Теперь остается подключить CD-ROM к источнику питания, сделать соединительный кабель для подачи аудиосигнала с CD-ROMa на дополнительный разъем (или- разъем для CD-changer) автомагнитолы, подать питание +12V на магнитолу от блока питания ПК и подключить акустические системы.

А так же позаботиться о том, чтобы организовать какой-то корпус, хотя бы временный, для этой конструкции.
