Схема простого стереоусилителя 2x3Вт

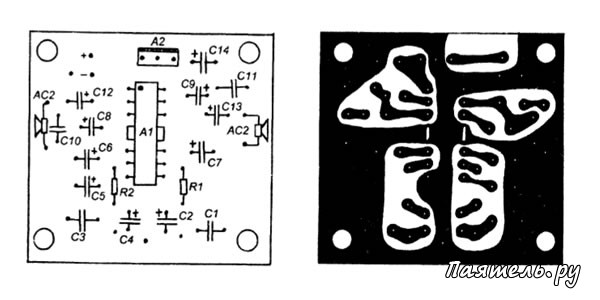

На рисунке в тексте показана схема одного из возможных вариантов такого усилителя. Он выполнен на микросхеме КА2206, включенной по типовой схеме, развивает мощность 2x3Вт на 4-омной нагрузке и может питаться любым постоянным напряжением в диапазоне 15...24V потребляя ток не более 300mA. Микросхема А1 - КА2206 включена по типовой схеме.


На вход сигнал подается непосредственно с выхода аудио устройства. Регулятора громкости нет, в качестве такового используется регулятор CD-ROMa. Акустические системы АС1 и АС2 - автомобильные с динамиками 6ГДШ-5. Можно использовать и любые другие сопротивлением 4-8 Ом на мощность не менее 3 Вт.

Микросхема КА2206 в радиаторе не нуждается. Микросхему К142ЕН8Б можно заменить на 78S12.

Схема простого стереоусилителя 2x3Вт
