Схема универсальной сигнализации

Особенность этой сигнализации в том, что её практически не меняя схемы можно установить на автомобиль, входную дверь помещения, сейф, и даже на шкаф. Разница только в том. что за нагрузка будет на выходе и какой источник питания. А модификация производится переключением миниатюрной перемычки в разъеме, установленном на плате сигнализации. Нагрузкой сигнализации может служить 12-вольтовая автомобильная сирена, промежуточное реле или миниатюрная покупная или самодельная сирена.


А функции датчика может выполнять пара геркон-магнит, замыкающий или размыкающий выключатель, автомобильные контактные датчики, разрывной шлейф, контактная закладка.

Принципиальная схема базового варианта показана на рисунке 1. Такая сигнализация может работать с одной группой замыкающих датчиков (SD2) или одной группой размыкающих датчиков (SD1). Выбор типа датчиков осуществляется перестановкой перемычки N1 (на схеме она показана в положении работы с замыкающим датчиком SD2, а пунктиром, - для работы с размыкающим SD1).

Если на охраняемом объекте несколько замыкающих датчиков, то их нужно включить параллельно друг другу, а если датчики размыкающие, - последовательно.

Включают сигнализацию выключателем S1, через который подается питание. Индицирует факт включения светодиод HL1 постоянного свечения После включения отрабатывается выдержка в несколько секунд, в течение которой сигнализация реагирует на срабатывание датчика коротким звуковым сигналом. Величина этой выдержки определяется параметрами RC-цепи R3-C2.

Выдержка нужна для выхода из объекта охраны, закрывания дверей и проверки работоспособности датчиков. По завершению выдержки сигнализация переходит в режим охраны, что индицируется включением мигающего светодиода HL2 Диод VD4 и резистор R5 перестают шунтировать R6 и продолжительность сигнализации. зависящая от быстроты разрядки С3, увеличивается.

Теперь, при срабатывании датчика на выходе D1.1 появляется положительный импульс, длительность которого зависит от параметров цепи R2-C1. Этот импульс через диод VD3 и токоограничивающее сопротивление R4 заряжает конденсатор С3 до напряжения логической единицы. На выходе D1.2 формируется отрицательный импульс, продолжительность которого зависит от быстроты разрядки конденсатора С3.

По фронту этого импульса, цепью C6-R8 формируется короткий импульс, который приводит к кратковременному появлению логической единицы на выходе D1 3. А это приводит к кратковременному включению сирены BF1. Раздается короткий предупредительный сигнал, после которого у вас есть несколько секунд на отключение сигнализации выключателем S1, который должен быть размещен внутри охраняемого объекта скрытно.

Продолжительность этой задержки зависит от параметров цепи R7-C4. Если сигнализация не будет выключена в течение этой задержки, то включается продолжительный режим сигнализации (сирена звучит примерно 50 секунд).

Затем схема возвращается в охранный режим. Конденсатор С1 необходим для исключения зацикливания схемы в том случае, когда после вторжения на объект датчик остается в сработавшем положении

При установке на автомобиле в качестве устройства оповещения BF1 используется стандартная блок-сирена для автомобильных сигнализации промышленного производства. В этом случае питание от автомобильного аккумулятора, а датчик удобнее выбрать замыкающий, потому что именно такие дверные выключатели освещения, а так же, автоматические выключатели света под капотом и в багажнике.

Если эти датчики не допустимо включать параллельно, их можно развязать между собой диодами типа КД522. Подключив эти диоды анодами к аноду VD2, а их катоды соединить с датчиками.

При охране помещения удобнее применить размыкающий датчик, потому что, именно такие стандартные герконовые датчики, устанавливаемые на двери. Если же датчик самодельный, то выбор типа зависит от его конструкции. Тип сирены так же зависит от многих факторов. Можно использовать такую же автомобильную сирену, или через промежуточное реле подключить более мощную сирену, питающуюся от электросети, либо кнопку вызова охраны.

Впрочем, можно дополнительно сирене подключить реле для включения кнопки вызова охраны. В таком случае, обмотку реле подключают параллельно сирене. Чтобы не повредить транзисторы выходного ключа (VT2 и VT3) выбросом самоиндукции необходимо параллельно обмотке реле включить любой диод в обратном направлении. Тип реле зависит от нагрузки, но обмотка должна быть рассчитана на напряжение 8-14V. В таких же пределах должно быть и напряжение питания сигнализации.

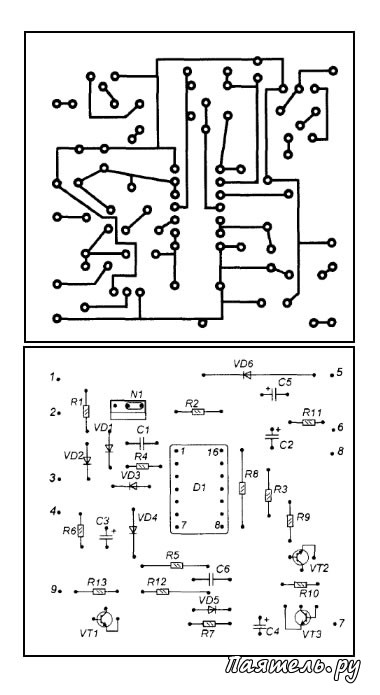

Рис.2
Схема универсальной сигнализацииДетали размещены на печатной плате с односторонним расположением дорожек. Схема разводки и схема расположения деталей даны на рисунке 2.

Способ изготовления платы, - любой доступный. Монтаж неплотный, поэтому печать можно нарисовать даже при помощи заточенной спички, по мере надобности макаемой в битумный лак или нитроэмаль.

Впрочем, монтаж можно выполнить и на макетной печатной плате или вообще без платы, приклеив микросхемы «вверх ногами» на какую-то основу, и выполнив соединения монтажными проводниками и выводами деталей.

Микросхему К561ТЛ1 можно заменить аналогом серии К1561 или импортной CD4093. Микросхема К561ТЛ1 содержит четыре элемента «2И-НЕ», с входами, выполненными по схеме триггера Шмитта Цоколевка и логика работы почти как у К561ЛА7, поэтому можно попробовать использовать вместо К561ТЛ1 микросхему К561ЛА7, но только в крайнем случае, потому что у элементов К561ЛА7 нет на входах триггеров Шмитта, и схема, скорее всего, будет работать менее устойчиво и выдержки будут отрабатываться не так четко.

Транзисторы КТ315 и КТ815 заменимы любыми другими транзисторами общего применения анапогичной мощности. Диоды так же можно заменить любыми аналогами. Светодиод НИ - любой индикаторный с постоянным свечением, a HL2 - мигающий. Схема, показанная на рисунке 1 является базовой. В ней используется только одна микросхема малой степени интеграции, отсюда и ограниченные функции.

Усложнив ее добавлением еще одной такой же микросхемы (рис. 3) можно сделать более универсальную сигнализацию. В схеме, показанной на рисунке 3, есть два входных канала (дополнительный канал выполнен на D2.1). Это позволяет работать одновременно с двумя типами датчиков, - на одном канале может быть система замыкающих датчиков, а на втором, - размыкающих
