Фотореле освещенности

Фотореле реагирует на изменение освещенности и либо включает, либо выключает нагрузку. Светочувствительным элементом (ФД1) служит фототранзистор от неисправной компьютерной мыши. Резистором R1 устанавливается порог срабатывания фотореле, а светодиод HL1 - индикаторный, он показывает включено электромагнитное реле К1 или нет. Наблюдая за ним можно легче установить пороговую освещенность переменным резистором R1.


И так, когда сила света, попадающего на ФД1 выше порога, установленного резистором R1, - реле К1 включается, а когда ниже - выключается. Когда ФД1 освещен, его сопротивление понижается и напряжение на базе VT1 увеличивается В определенный момент его становится достаточным для открывания VT1. а за ним и VT2 на столько, что срабатывают контакты реле К1.

Напряжение питания схемы зависит от напряжения, на которое рассчитана обмотка реле К1, если реле BT-12S, — напряжение может быть от 9 до 18V, а если BT-24S, - от 15 до 25V. Вместо реле «ВТ...» можно использовать любое маломощное реле на напряжение от 8 до 24V, сопротивление обмотки которого не ниже 600 Оm, например, РЭС-55, Но для другого реле нужно переделать печатную плату или расположить реле рядом с платой и соединить с ней проводами

Фотодатчик «добываем» следующим образом Вскрываем неисправную компьютерную «мышку» (отвинчиваем крепежный винт и разбираем корпус). На плате возле пластмассовых колесиков есть по одной детали, похожей на транзистор КТ315, но черного цвета, рядом обычно написано «РТ-1», «РТ-2» или «DUAL1», «DUAL2» Это есть фототразистор. Аккуратно его выпаиваем Одна сторона корпуса гладкая, а на другой есть выступ. Светочувствительна гладкая сторона.

Устанавливая фототранзистор на плату обратите внимание как он должен быть установлен. - выступом вглубь платы, а гладкой стороной к её краю. После правильной сборки и если все детали исправны, фотореле начинает работать сразу.

Если вы хотите, чтобы с понижением освещенности включалась какая-то нагрузка, - подключаете точки «1» и «2» в разрыв литания этой нагрузки. А если, нагрузка должна включаться на свету, то - точки «1» и «3».

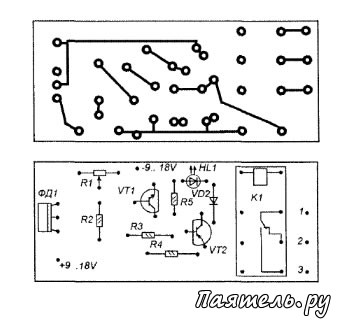

Порог «тьма / свет» выбираете сами, регулируя переменным резистором R1. Почти все детали монтируются на небольшой печатной плате, монтажная схема и схема разводки которой показаны на рисунке в натуральную величину. Плата сделана из фольгированного стеклотекстолита На верхнем рисунке. - со стороны печатных дорожек, на нижнем. - со стороны установки деталей.

Переменный резистор располагается за пределами платы. Вместо фототранзистора от компьютерной «мышки» можно попробовать использовать другой фототранзистор, фотодиод или фоторезистор Поэкспериментировать с его подключением и чувствительностью.

Питать фотореле удобнее всего от сетевого адаптера, например, для восьмибитной телеигровой приставки или от универсального (с переключающимся напряжением). При этом, важно не перепутать полярность подключения питания, так как это может испортить транзисторы VT1 и VT2.
