Схема дистанционного выключателя приборами и освещением

Схема дистанционного выключателя приборами и освещением

Телевизоры 3-УСЦТ постепенно сдают позиции более новым моделям 6-го поколения или импортным. Но пульты дистанционного управления для 3-УСЦТ по прежнему широкодоступны, и часто лежат без дела. Можно приспособить пульт от 3-УСЦТ для дистанционного управления электроприборами или освещением. У этих пультов есть существенное достоинство — полная несовместимость по кодам с системами управления новых телевизоров и видеомагнитофонов.


Поэтому, такой дистанционный выключатель освещения не будет воздействовать на систему управления работающих в этом же помещении телевизора и видеомагнитофона.

Принципиальная схема приемного устройства показана на рисунке 1. Для управления используется только функция выключателя питания телевизора, то есть для включения любая кнопка программы пульта (например "1"), а для выключения красная кнопка "OFF". Дешифратор команд, посылаемых пультом, выполнен на микросхеме КР1506ХЛ2 (ответная часть СДУ телевизора 3-УСЦТ), микросхема включена по предельно упрощенной схеме, в которой из всего набора её функций работает только выключатель питания телевизора.

Как известно вывод выключателя (вывод 19) имеет триггерную схему, и может управляться непосредственно подачей на него положительного или отрицательного тока. А затем он остается в таком положении в ожидании команды от пульта или принудительного изменения на нем уровня. Это свойство используется для стационарного управления выключателем (например, если пульт сломался) при помощи двух кнопок S1 и S2.

При нажатии на S1 на вывод 19 через R17, нормирующий ток через вывод, подается единичный уровень, этот уровень запоминается, и после отпускания кнопки S1 на выЕЭде 19 остается единичный уровень. При нажатии на S2 вывод 19 переключится, таким же образом, но в нулевой уровень.

Для управления выключателем при помощи пульта, на последовательный порт микросхемы А1 (вывод 16) должен подаваться последовательный код включения (при этом вывод 19 А1 устанавливается в единичное состояние) или выключения (при этом вывод 19 установится в нулевое состояние).

Рис.2
Схема дистанционного выключателя приборами и освещениемПоскольку для передачи кодовых последовательностей пультом используется ИК-излучение, на входе приемного устройства включен ИК-фотодиод VD1, и усилитель фототока-формирователь импульсов на транзисторах VT1-VT5. Схема усилителя-формирователя особенностей не имеет, она точно такая же как в стандартной схеме телевизора 3-УСЦТ.

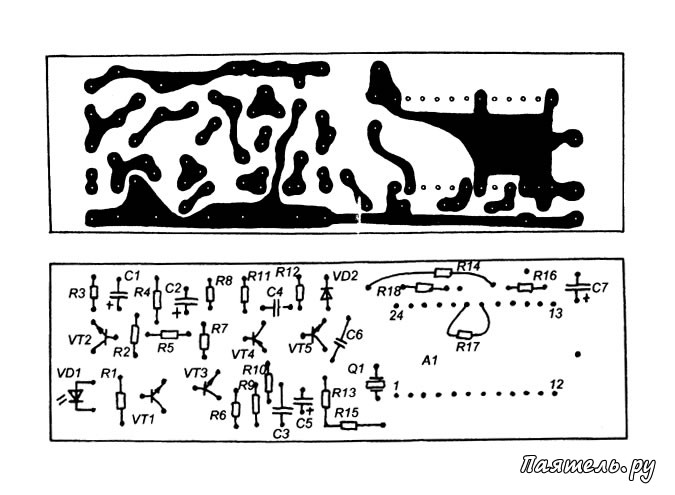

Микросхема А1 и усилитель на VT1-VT5 собраны на одной общей печатной плате (рисунок 2), и представляют собой законченный модуль приемника, на корпусе которого имеются две кнопки для непосредственного управления. Напряжение питание 18В подается на 1-й (минус) и 3-й (плюс) выводы разъема Х1, а уровень на выводе 2 Х1 меняется, и равен нулю, в режиме "выключено" и единице в режиме "включено".

Соединение с исполнительным устройством выполняется трехпроводным кабелем, длина которого может быть до 5 метров. Дальность дистанционного управления (расстояние между фотодиодом VD1 и светодиодом пульта), в зависимости от пульта, равна 6-10 метров.

Рис.3

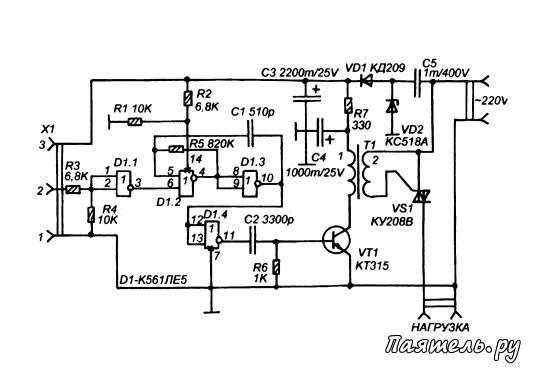

Схема дистанционного выключателя приборами и освещениемСхема одного из возможных вариантов исполнительного устройства показана на рисунке 3. Источник питания бестрансформаторный с гасящим конденсатором С5 и стабилитроном VD2, который совместно с этим конденсатором образует параметрический стабилизатор. Напряжение питания микросхемы D1 понижено резисторами R1 и R2.

При подаче единицы на контакт 2 Х1 запускается мультивибратор на D1, цепь С2 R6 из его выходных импульсов формирует короткие импульсы, поступающие на VT1. Для управления симистором служит ВЧ-трансформатор Т1, импульсы на его вторичной обмотке следуют с высокой частотой и имеют небольшую длительность.

Трансформатор Т1 намотан на кольце К20x10x7,5 из феррита 400-2000НМ. Первичная обмотка содержит 100 витков, вторичная 60 витков. Провод ПЭВ 0,2. При исправных деталях устройство не требует налаживания.
