Счетчики-дешифраторы К561ИЕ8

Счетчики-дешифраторы К561ИЕ8

Для того, чтобы на выходе счетчика получить результат счета в десятичной системе нужно было собирать схему из двух микросхем — счетчика и дешифратора. Но кроме счетчиков и дешифраторов существует еще один тип микросхем — счетчики-дешифраторы, содержащие в одном корпусе и счетчик и дешифратор, подключенный на выходе счетчика. Одна из таких, наиболее распространенных микросхем, — К561ИЕ8 (или К176ИЕ8). Микросхема содержит двоичный счетчик, счет которого ограничен до 10-ти (при поступлении на его счетный вход десятого импульса счетчик автоматически переходит в нулевое состояние), и двоично-десятичный дешифратор, который включен на выходе этого счетчика (рисунок 1).


Микросхема К561ИЕ8 (К176ИЕ8) имеет такой же корпус как К561ИЕ10, но назначение выводов, естественно, другое (только выводы питания совпадают).

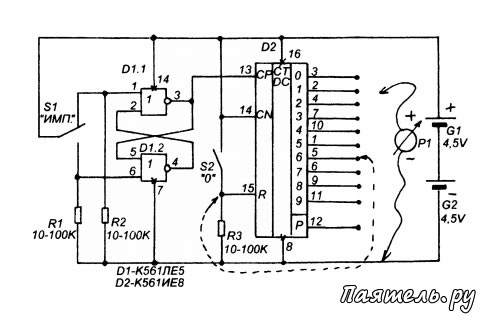

Рис.2
Счетчики-дешифраторы К561ИЕ8Для изучения функционирования микросхемы К561ИЕ8 (К176ИЕ8) соберите схему, показанную на рисунке 2. На микросхеме D1 выполнен формирователь импульсов, он точно такой же как и в экспериментах на занятиях №7 и №8.

Импульсы поступают на один из входов микросхемы D2, в данном случае на вход CP (вход положительных импульсов), при этом на второй вход CN (вход отрицательных импульсов) нужно подавать логическую единицу. Можно подавать импульсы и на вход отрицательных импульсов — CN, но для этого нужно на вход CP подать логический нуль.

Вход R служит для принудительной установки счетчика в нулевое состояние (на вход R подается единица кнопкой S2), при этом на выходе "0" микросхемы D2 (вывод 3) будет единица, а на всех остальных — нули. Теперь нажимая на кнопку S1, при помощи мультиметра Р1 (или вольтметра, тестера) проследите за изменением уровней на выходах микросхемы.

Единица будет на том выходе, номер которого соответствует числу импульсов, поступивших на вход счетчика (числу нажатий на S1). То есть, если начали с нуля, то после каждого нажатия на S1 единица будет перемещаться" на следующий выход. И как только дойдет до 9-го (вывод 11), при следующем нажатии на S1 снова перейдет на ноль.

Микросхема К561ИЕ8 считает до 10-ти (от нуля до девяти, и при девятом импульсе переходит на нуль), но может потребоваться счет до другого числа, например до 6-ти. Ограничить счет этой микросхемы очень просто, нужно соединить проводом её вход R (вывод 15), с тем её выходом, на котором должен завершаться цикл счета.

В данном случае это выход 6 (вывод 5). Как только микросхема D2 досчитает до 6-ти, единица с этого её выхода поступит на её вход R и сразу же установит счетчик в нуль. Микросхема будет считать от нуля до 5-ти, и при поступлении шестого импульса переходить в ноль, и далее снова по кругу.

Таким образом, коэффициент пересчета (коэффициент деления) микросхемы К561ИЕ8 можно устанавливать предельно просто — соединением одного её выхода с её входом R.

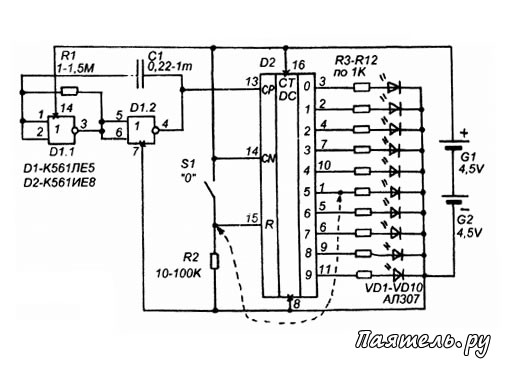

Рис.3
Счетчики-дешифраторы К561ИЕ8Соберите схему, показанную на рисунке 3. Мультивибратор на элементах D1.1 и D1.2 вырабатывает импульсы частотой 0,5-1 Гц, эти импульсы поступают на вход микросхемы D2, и на её выходах поочередно появляются единицы. Эти единицы зажигают светодиоды VD1-VD10. Получается что бежит световая точка сверху вниз (по схеме) — поочередно зажигаются светодиоды. В любой момент можно ограничить счет, — при помощи проводка соединить вход R с любым выходом, например с выводом 5.

У микросхемы К561ИЕ8 (К176ИЕ8) имеется еще один выход, обозначенный — "Р" — это выход переноса. Он необходим для того, чтобы организовать многоразрядную систему счетчиков, например, когда нужно считать не десять, а сто импульсов. Тогда одна микросхема будет считать единицы импульсов, а вторая десятки. Работает выход так: после установки нуля, на этом выходе будет единица, и так будет до тех пор пока микросхема не сосчитает пять импульсов, затем на этом выводе установится нуль, и будет до тех пор пока микросхема не досчитает до 10-ти и перекинется в ноль.

Получается так, что на этом выходе за весь период счета микросхемы формируется один отрицательный импульс, завершение которого говорит о том, что микросхема досчитала до 10-ти. Этот импульс можно подать на вход CN другой микросхемы К561ИЕ8 (К176ИЕ8), и эта другая микросхема будет считать десятки импульсов, поступивших на вход первой. А общий коэффициент пересчета составит 100. Можно включить и третью микросхему вслед за второй (счет до 1000), и четвертую вслед за третьей (счет до 10000), и т.д.

Преобразование двоичного кода в десятичный это хорошо, но как сообщить человеку в удобной форме, то какое число на выходе счетчика, — подключить к каждому выходу десятичного дешифратора по лампочке, и подписать на ней цифру? Согласитесь, это неудобно, хотя лет тридцать тому назад такой метод индикации был распространен.

Посмотрите внимательно на табло любых электронных цифровых часов. Под каждую цифру на табло есть поле, на котором расположены особым образом семь сегментов (не считая запятой), — либо светящиеся "черточки" - светодиоды (если табло светодиодное), либо флюоресцирующие катоды люминесцентных индикаторов, либо меняющие цвет "черточки" жидкокристаллического табло.
