Простой пробник транзисторов

Категория: Тестеры
Простой пробник транзисторов

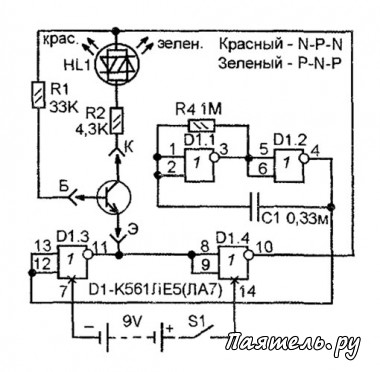

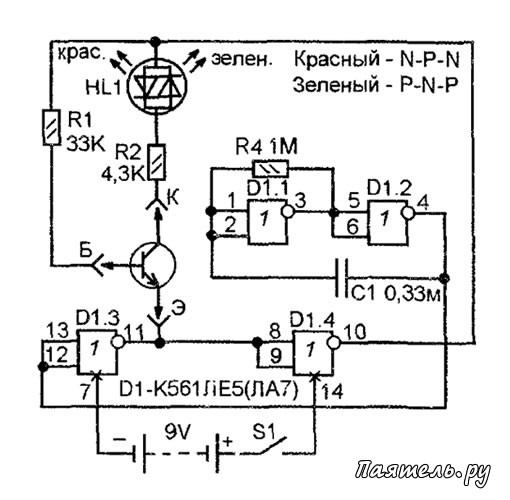

Этим пробником можно проводить экспресс-проверку биполярных транзисторов на исправность и определять тип структуры проводимости (p-n-p или n-p-n). Транзистор включается по схеме ключа с двухцветным двунаправленным светодиодом в коллекторной цепи. Питание, поступающее на ключ, меняет полярность с частотой около 0,5 Гц (для этого служит мультивибратор на микросхеме D1).
Подробнее...

Схема прибора проверки тиристоров и симисторов

Схема прибора проверки тиристоров и симисторов

Прибор предназначен для проверки работоспособности тиристоров и симисторов, он может приблизительно определить ток открывания управляющего электрода, а также способность открываться тиристоров, и для симисторов способность открываться при различных полярностях коммутируемого и управляющего напряжений. А так же на наличие пробоя.
Подробнее...

Схема искателя кабеля из приемника прямого усиления

Схема искателя кабеля из приемника прямого усиления

Приемнику прямого усиления на длинноволновый диапазон с магнитной антенной можно и сейчас найти весьма достойное применение, например, с ею помощью можно отыскать проложенные под землей или в толще бетонных или кирпичных стен, электрические провода и кабели. Способ состоит в том, что на кабель подают от специального генератора слабый амплитудно-модулированный сигнал с несущей частотой в длинноволновом диапазоне (около 200 кГц).
Подробнее...

Схема искателя скрытой проводки

Схема искателя скрытой проводки

Особенность этого искателя проводки в том, что он не только показывает расположение электропроводки, но и может дать оценить её глубину расположения, а так же, позволит обнаружить радиожучок или другое передающее или излучающее радиоволны устройство. С его помощью можно определить и то, какая часть проводки более нагружена, а какая менее.
Подробнее...
