Схема системы управления трехколонным деаэратором

Категория: Другие
Схема системы управления трехколонным деаэратором

Производство безалкогольных напитков начинается с водоподготовки, т.к. качество воды во многом определяет органолептические свойства напитков и их стойкость. Вода подвергается обработке по специальной схеме, предусматривающей ее фильтрование, умягчение, очистку на адсорбционном фильтре, обеззараживание и деаэрирование. Устраняя влияние растворенного в воде кислорода, воду подвергают деаэрации.
Подробнее...

Схема простого цифрового термометра

Схема простого цифрового термометра

Данный термометр предназначен для визуального контроля температуры, с отображением на трёх-разрядном светодиодном индикаторе с разрешением в 0,5°С. Термометр позволяет передавать измеренную температуру через СОМ-порт в компьютер через каждые 860mS с разрешением 0,0625°С. Данные передаются двумя байтами в шестнадцатиричном коде. В этом случае термометр измеряет температуру от -55 С до +125°С.
Подробнее...

Схема электронного кактуса

Категория: Другие
Схема электронного кактуса

Внешний вид электронного кактуса приведён на Рис.1. Схема устройства приведена на рис.2. Рассмотрим принцип работы. Переменное напряжение 220вольт поступает на диодный мост VD1-VD4, выпрямляется и сглаживается конденсатором С3. В момент первоначального включения ток ограничивается резистором R1 для предотвращения деградации диодов моста в момент зарядки емкости С3. Далее происходит зарядка конденсатора С4 через резистор R3.
Подробнее...

Схема балансных смесителей на транзисторах

Категория: Радиоприемники
Схема балансных смесителей на транзисторах

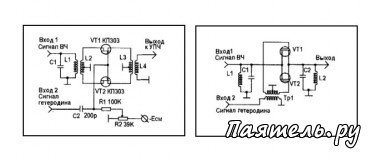

Балансные смесители работают на принципах сбалансированного ВЧ моста. Важным достоинством таких смесителей является хорошее подавление мешающих сигналов, в том числе и сигналов гетеродина. Существуют также схемы с двойной балансировкой, которые кроме подавления сигнала гетеродина подавляют и входной ВЧ сигнал. Если балансный смеситель выполнен на малошумящих элементах, то это еще больше увеличивает достоинства такого смесителя.
Подробнее...
