Схема электронного кактуса

Внешний вид электронного кактуса приведён на Рис.1. Схема устройства приведена на рис.2. Рассмотрим принцип работы. Переменное напряжение 220вольт поступает на диодный мост VD1-VD4, выпрямляется и сглаживается конденсатором С3. В момент первоначального включения ток ограничивается резистором R1 для предотвращения деградации диодов моста в момент зарядки емкости С3. Далее происходит зарядка конденсатора С4 через резистор R3.


А также через резистор R2 запитывается схема несимметричного мультивибратора собранная на транзисторах VT1,VT2, R4-R7,C1,C2. Стабилитрон VD5 ограничивает напряжение питания на уровне 10-12 вольт. В эмиттерную цепь VT2 включен тиристор VS1.

На его управляющий вывод приходит импульс в момент открытия транзистора VT2 и конденсатор С4 разряжается через обмотку I трансформатора Т1 и открытый тиристор VS1. После того как напряжение на конденсаторе достигнет нуля, тиристор закроется. Начнётся следующий период зарядки и разрядки конденсатора С4.

В момент прохождения тока через обмотку I импульсного трансформатора Т1, на II обмотке также возникнет импульс примерно равный 5кВ. Данный импульс пройдя через шестикратный умножитель собранный на диодах VD6-VD11 и конденсаторах С5-С10 через токоограничительный резистор R8 подводится к кактусу.

В качестве генератора ионов служит сетка с иглами и шагом 20x20мм изготовленная из медного, лужёного провода диаметром 0,8мм. Для изготовления и придания формы кактуса использовалась неисправная лампа дневного света типа ДРЛ-250. Первоначально возле места соединения цоколя и стекла делается кольцо.

Затем к нему припаивается провод, и делаются шесть элипсных соединений, которые припаиваются как на кольце, так и на вершине колбы Рис.3 (4-я стр. обложки). На следующем этапе делаются остальные кольцевые соединения в количестве восьми штук. В точках пересечения провода спаиваются. Далее заворачиваем колбу в газету и нащупав промежутки между сеткой, ударом молотка разбиваем стекло.

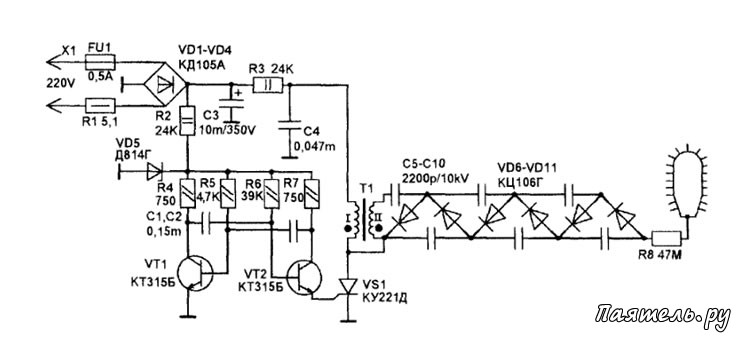

Рис.2
Схема электронного кактусаСледует быть осторожным, так как внутри находится ещё одна колба из кварцевого стекла заполненная парами ртути. Ее разбивать ни в коем случае нельзя, так как ртуть и особенно её пары очень токсичны. К тому же данную колбу подключив к пускорегулирующему устройству можно использовать для стирания микросхем. Она излучает свет в ультрафиолетовом спектре. При этом обязательно надо пользоваться защитными очками.

Далее надо подготовить 97 заготовок длиной 30мм. изготовленных из того же провода. С одной стороны заготовки затачивают на наждаке до остроты иголки и запаивают в пересечение сетки.

На следующем этапе приступаем к изготовлению импульсного трансформатора Для этого нам понадобится ТВС110 от старого чёрно-белого лампового телевизора. Аккуратно разбираем трансформатор и снимаем высоковольтную катушку. Из «П»-образного феррита кусачками откалываем круглый брусок длинной 25мм. и аккуратно шлифуем скол на наждаке или алмазным надфилем.

Если с первого раза не получилось не расстраивайтесь ведь в запасе останутся ещё три попытки. Брусок обматываем слоем тонкого картона и наматываем 40 витков провода МГТФ 0,12. Для того чтобы обмотка хорошо держалась, обматываем её скотчем. Брусок с обмоткой вставляем в высоковольтную катушку.

На столе распаиваем высоковольтный умножитель припаиваем его к высоковольтной катушке и обматываем пластиком срезанным с двух литровой бутылки из под газ воды. Пакет сверху обматываем скотчем. Сверху вставляем "кактус" и припаиваем его к резистору R8.

Нижнее кольцо Кактуса закрепляем за пластик (предварительно проткнув шилом) при помощи провода. Для уменьшения каронирования умножитель можно залить парафином. Схема блока питания и генератор размещены на печатной плате изготовленной из одностороннего стеклотекстолита. Плата представляет собой круг с внешним диаметром 100мм и внутренним вырезом диаметром 52мм. Во внутренний вырез вставляется трансформатор Т1 обёрнутый пластиком. После сборки платы распаиваем выводы трансформатора и сажаем в горшок из-под майонеза рис. 4.

Недалеко от кактуса все металлические предметы необходимо заземлить. В процессе работы устройства происходит зарядка предметов статическим электричеством, которое может повредить электронику, поэтому следует быть осторожнее. После первого включения, проверяем работу устройства поднеся руку на расстояние 5-10см к иглам. Рука должна почувствовать слабый ветерок.
