Сервисное меню «Rolsen С1420» построено иначе, чем у «Горизонта CTV-730», проще и менее выразительно. Здесь нет «меню» и «подменю», и никаких надписей по-русски. Все параметры представлены в виде одного блока меню и выводятся на экран последовательно. Ну а теперь о том, как войти в сервисный режим «Ролсена С1420».


Проблемы с включением телевизора могут быть от отсутствия запуска развертки, например, из-за пробоя стабилитрона D206 или замыкания в обкладках С224, С225 питание на вывод 36 N201 не поступает.

Для обработки сигналов цветности системы SECAM используется отдельный декодер на микросхеме N203 (TA1275N). Выход видеодетектора микросхемы N201 -вывод 47. При приеме телепередач на этом выходе есть видеосигнал и вторая промежуточная частота звука. Через буферный каскад на V202 эти сигналы поступают на фильтры ПЧЗ, которые разделяют видеосигнал и сигнал второй ПЧ.

Для выбора стандартов ПЧЗ используется отдельный коммутатор на микросхеме N202 (HEF4052), который переключает фильтры второй ПЧ звука с частотами 6,5 МГц, 6 МГц, 5,5 МГц, 4,5 МГц. Коммутатор управляется микроконтроллером.

Далее, видеосигнал поступает на вывод 43 (через буфер V203). Видеосигнал от внешнего источника поступает на вывод 41 N201, а видеосигнал для записи на видеомагнитофон снимается с вывода 35 N201. Плата кинескопа содержит выходные каскады видеоусилителей, сделанные на транзисторах.

Тюнер А101 (UV1317 или TDQ-5B6M) аналоговый, диапазоны переключаются тремя транзисторными ключами VE01-VE03, на базы которых поступают сигналы управления от микроконтроллера. Регулировка напряжения настройки тюнера осуществляется при помощи интегратора, состоящего из транзисторного ключа на V001 и RC-цепи R004, R005, С003, R007. СТ01, RT01, С118.
Напряжение на выходе интегратора (на выводе VT тюнера) зависит от скважности импульсов, поступающих на базу V001 с вывода 2 контроллера управления N001.

Низкочастотный усилитель звука (УМЗЧ) выполнен на микросхеме N601. Источник питания выполнен на транзисторах (V802- V812).

Для переключения в дежурный режим формируется логическая единица на выв. 7 N001, которая посредством V805 переводит схему стабилизации источника питания (V806, N801) в режим минимальной мощности, а ключ V831 отключает стабилизатор на V832, формирующий напряжение 9V-A, служащее питанием задающих генераторов развертки (N201).

Выходной каскад строчной развертки выполнен на транзисторах V501 и V502. Каскад питается от источника питания напряжениями 24V и 130V. Сам выходной каскад строчной является источником питания, вырабатывающим постоянные напряжения 14,5V, 9V, 5V, (-27V), а так же, напряжений для питания кинескопа и выходных видеоусилителей на плате кинескопа (190V). Выходной каскад кадровой развертки выполнен на микросхеме ТА8403.

В данном телевизоре есть такой режим, - автотест. Запускается он в момент включения телевизора и проверяет три области : POWER {источник питания), BUS - исправность шины l2C и некоторых других узлов, SYNC - синхронизация шины lzC.

Первой начинается проверка POWER. Микроконтроллер измеряет напряжения 9, 18, 115V и при наличии и нормальной стабильности этих напряжений выдает сообщение POWER ОК. Если одно из этих напряжений после включени начинает понижаться, - POWER NG.

Затем следует проверка BUS. Если все, подконтрольное этой проверке исправно, появляется надпись BUS ОК. Если нет, появляется код ошибки: Q04, Q05 - занижены уровни шин SCL и SDA, соответственно, Q06 - замыкание между этими шинами, Q07 - неисправна ИМС памяти N002 (АТ24С04),

008 - неисправна микросхема малосигнального тракта N201 (TB1238AN), Q09 - установка параметра ОРТ в сервисном меню не соответствует варианту телевизора Q10 - установка параметра VM1 в сервисном меню не соответствует варианту телевизора. Q11 - установка параметров MODE в сервисном меню не соответствует варианту телевизора.

Последний тест - SYNC. Если все нормально SYNC OK, если нет - SYNC NG Таким образом, уже при включении телевизора можно получить некоторую информацию о его исправности (хотя и неполную).

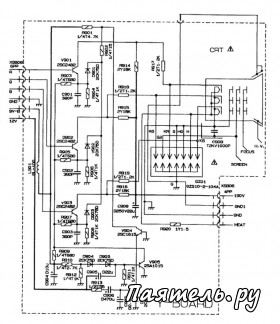

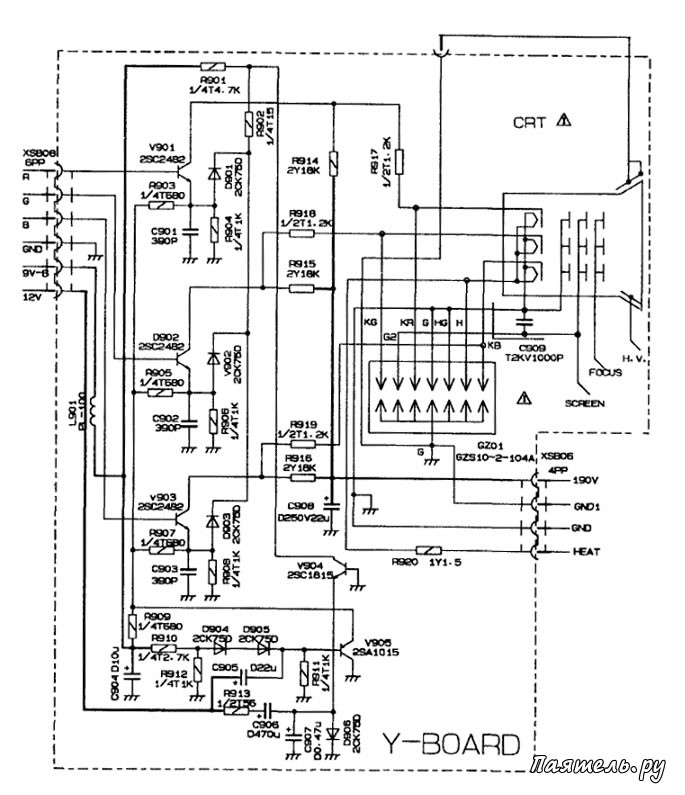

Схема платы кинескопа


Схема пульта дистанционного управления
