При приеме питание и сигнал от антенны через контакты реле К1 (показано на схеме передающего тракта) поступает на приемный радиотракт, сделанный на микросхеме А1 и транзисторе VT1. Диоды VD1 и VD2 защищают вход УРЧ на транзисторе VT1 от статического электричества, которое может быть в антенне и от случайного проникания сигнала с выхода передатчика. Далее сигнал сразу поступает на базу транзистора VT1 Сопротивление R1 в базовой цепи транзистора VT1 относительно мало, поэтому каскад работает в барьерном режиме, характерном малыми шумами и высоким усилением на ВЧ.


Затем все выходы D1 на которых должны быть единицы соединить через диоды с выводом 1 D2.1 (диоды должны быть обращены анодом к выводу 1 D2.1). Далее, все выходы, на которых должны быть нули, соединить через диоды с выводами 5 и 6 D2.2 (диоды должны быть обращены к входам D2.2 катодами). Например, для номера «1» нужно оставить диоды VD6, VD8, VD9 как на схеме, а диод VD7 перевернуть и подключить анодом к выводу 13 D1, а катодом к входам D2.2.

Если, услышав сигнал вызова, снять трубку, то переключатель S1 освободится и перейдет в противоположное показанному на схеме положение. Питание от тонального декодера отключится и подключится к УНЧ. Теперь можно слушать, что вам говорят и отвечать, переходя на передачу.

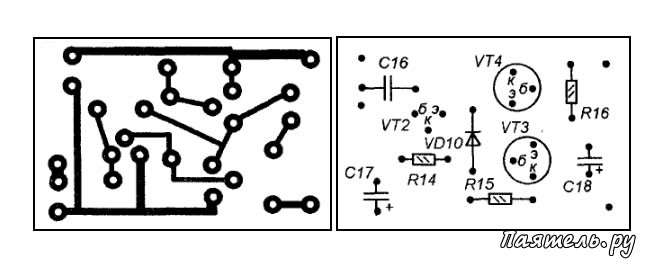

Плата УНЧ
В некоторых случаях нужно реагировать на любой вызов, для этого достаточно оставить трубку не закрепленной на корпусе радиостанции. S1 будет в противоположном, показанному на схеме, положении и все сигналы вызова будут поступать на УНЧ и воспроизводиться динамиком.

Сигнал вызова будет звучать громче, если для него использовать отдельный динамик, который подключить между верхним (по схеме) выводом R17 и общим минусом питания, а диод VD4 исключить.

Схема приемного тракта собрана на трех печатных платах. На одной тракт ВЧ-ПЧ, включающий в себя усилитель РЧ на транзисторе VT1 и тракт ПЧ на микросхеме А1. Низкочастотный усилитель на транзисторах VT2-VT4 собран на отдельной плате. И третья плата -тональный декодер и вызывное устройство на микросхемах D1 и D2.

При поступлении сигнала вызова, в том случае, когда S1 в показанном на схеме положении, тональный сигнал поступает на вывод 2 D1 и декодируется. На выходах микросхемы (выводы 11-14) появляется двоичный код номера вызываемого абонента, а на выводе 15 возникает единица, которая присутствует столько времени, сколько длится сигнал вызова (сколько держат нажатой кнопку на вызывающей радиостанции).

На элементах D2.1-D2.2 и диодах VD6-VD9 выполнено устройство идентификации вызова. В данном случае оно настроено на цифру «5» и при приходе сигнала вызова «5» на выходе D2.1 возникает логический ноль. Транзистор VT5 закрывается и запускает мультивибратор на элементах D2.3-D2.4.

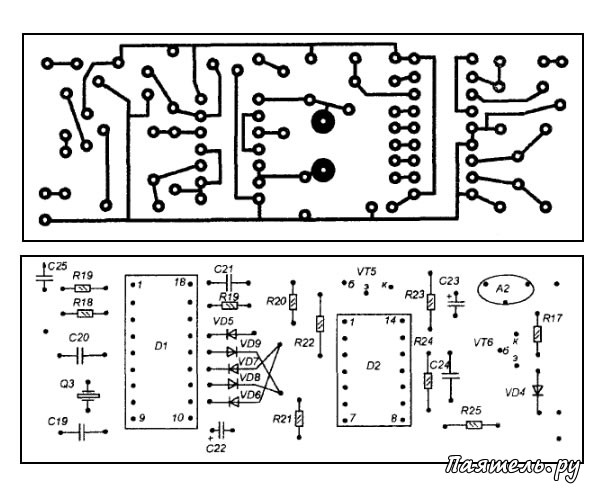

Плата тонального декодера
Импульсы с выхода этого мультивибратора через эмиттерный повторитель VT6 поступают на микродинамик В1 и из него раздается звук тона частоты около 600-800 Hz. Номер вызываемого абонента задается положением диодов VD6-VD9. Для этого нужно представить номер в виде двоичного числа, перенести мысленно этот код на выходы D1, зная, что вывод 11. - младший разряд, а вывод 14 - старший.

Затем все выходы D1 на которых должны быть единицы соединить через диоды с выводом 1 D2 1 (диоды должны быть обращены анодом к выводу 1 D2.1). Далее, все выходы, на которых должны быть нули, соединить через диоды с выводами 5 и 6 D2.2 (диоды должны быть обращены к входам D2.2 катодами). Например, для номера «1» нужно оставить диоды VD6, VD8, VD9 как на схеме, а диод VD7 перевернуть и подключить анодом к выводу 13 D1, а катодом к входам D2.2.

Если, услышав сигнал вызова, снять трубку, то переключатель S1 освободится и перейдет в противоположное показанному на схеме положение. Питание от тонального декодера отключится и подключится к УНЧ. Теперь можно слушать, что вам говорят и отвечать, переходя на передачу.

В некоторых случаях нужно реагировать на любой вызов, для этого достаточно оставить трубку не закрепленной на корпусе радиостанции. S1 будет в противоположном, показанному на схеме, положении и все сигналы вызова будут поступать на УНЧ и воспроизводиться динамиком.

Сигнал вызова будет звучать громче, если для него использовать отдельный динамик, который подключить между верхним (по схеме) выводом R17 и общим минусом питания, а диод VD4 исключить.

Схема приемного тракта собрана на трех печатных платах. На одной тракт ВЧ-ПЧ, включающий в себя усилитель РЧ на транзисторе VT1 и тракт ПЧ на микросхеме А1. Низкочастотный усилитель на транзисторах VT2-VT4 собран на отдельной плате. И третья плата -тональный декодер и вызывное устройство на микросхемах D1 и D2.
