Схема искателя скрытой проводки без источника питания

Это устройство предназначено для поиска скрытой электропроводки сети переменного тока 220 В. От множества аналогичных оно отличается тем, что не требует ни собственного источника питания, ни каких либо других приспособлений и измерительных приборов. Схема прибора показана на рис. 1. Чтобы им можно было пользоваться, его нужно сначала зарядить.


В качестве источника энергии выступает та самая сеть переменного тока, которую мы и опасаемся повредить гвоздём, электродрелью или перфоратором. Когда на устройство подано напряжение питания сети переменного тока 220 В, накопительный конденсатор большой ёмкости быстро заряжается до напряжения открывания стабилитрона VD1.

После зарядки конденсатора С1 устройство можно вынуть из розетки. Поиск места закладки проводки ведётся обычным способом. Когда антенна WA1 находится вблизи места пролегания электропроводки, полевой транзистор VT2 открывается с частотой сети переменного тока, светодиод HL1 начинает светиться. Чем ближе расположена электропроводка, тем ярче он светит.

Транзистор VT1 работает как микромощный стабилитрон с напряжением стабилизации 6...10В. Дополнительно он выполняет функцию высокоомного разрядного резистора для перехода затвор-исток транзистора VT2. Кнопка SB1 без фиксации положения предназначена для проверки наличия достаточного заряда на обкладках конденсатора С1.

С понижением напряжения на конденсаторе С1 чувствительность прибора не изменяется, но снижается яркость свечения светодиода. Сенсор Е1 предназначен для того, чтобы при необходимости можно было увеличить чувствительность прибора, для чего нужно прикоснуться к нему пальцем. Резисторы R3, R4 ограничивают импульсный ток, протекающий через диоды выпрямительного моста в момент включения устройства в сеть.

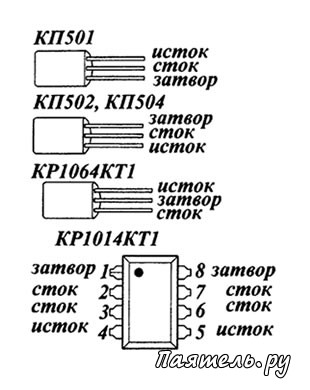

Схема искателя скрытой проводки без источника питанияДетали устройства. Вместо транзистора КП504А можно применить любой из серий КП501, КП502, КП504, КР1064КТ1, КР1014КТ1, ZVN2120, BSS88, BSS124. Цоколёвка некоторых транзисторов приводится на рис. 3. Светодиод HL1 должен быть супер ярким, например, красные L-1503SRC/F, L-1503SRC/E, L-1513SRC/F.

Неплохие результаты были получены и с современными супер яркими светодиодами голубого и белого цвета свечения. Стабилитрон VD1 любой маломощный на напряжение стабилизации 18...20 В, например, 1N4747A, КС218Ж, КС520В. При отсутствии таких стабилитронов можно установить два, включенных последовательно Д814Б1 или 1N4739A.

Вместо диодного моста VD2 можно применить любой малогабаритный из серий КЦ422, КЦ407, DB101... DB107, RB151...RB157. Конденсатор С2 плёночный типов К73-17, К73-24, К73-39 на рабочее напряжение 630 В и ёмкостью 0,1...0,25 мкФ. Оксидный конденсатор С1 —самая крупная деталь устройства, автор использовал относительно малогабаритный фирмы Philips. Этот конденсатор должен иметь как можно меньший ток утечки.

Конденсаторы с большим рабочим напряжением обычно имеют меньший ток утечки среди конденсаторов одной ёмкости и фирмы. Сенсор можно изготовить из металлического корпуса неисправного транзистора, например, КТ203, МП16... МП42.

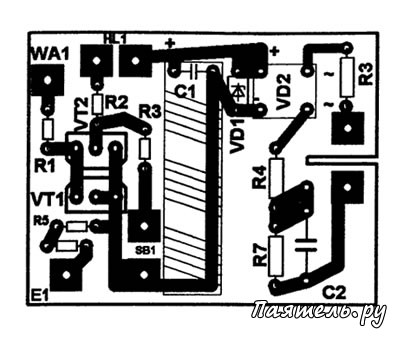

Схема искателя скрытой проводки без источника питанияВсе детали устройства можно смонтировать на печатной плате размерами 45x35 мм. Эскиз печатной платы показан на рис. 2. Если прибор будет работать неустойчиво, то следует к выводам затвора и истока VT2 подключить высокоомный резистор сопротивлением 100... 200 МОм. При желании устройство можно модернизировать. Например, следующим образом.

Если последовательно со стабилитроном VD1 установить светодиод, (анодами вместе), то этот светодиод будет сигнализировать о полной зарядке конденсатора С1. Если последовательно со светодиодом HL1, соблюдая полярность, установить пьезокерамический излучатель звука со встроенным генератором, например, НРА17АХ, то совместно со свечением светодиода HL1 звукоизлучатель будет генерировать прерывистый тон — прибор станет информативнее.

При настройке устройства не забывайте отключать его от сети.
