Схема автоматического выключателя усилителя мощности

Может возникнуть ситуация, когда усилитель мощности практически всегда остается включенным (выключили DVD-плеер и телевизор с пульта, а о том, что нужно выключить усилитель забыли). Когда на усилитель не подается звуковой сигнал, но он при этом включен, он потребляет ток. Необходимо сделать детектор входного аудио сигнала, который будет автоматически выключатель усилитель мощности через некоторое время после пропадания на входе усилителя аудиосигнала и включатель его при появление.


Такая система зависимого управления питанием (или дежурным режимом) УМЗЧ будет совместима с практически любым источником, на выходе которого имеется аналоговый аудиосигнал.

Принципиальная схема детектора показана на рисунке 1. Собственно детектор-усилитель выполнен на операционных усилителях микросхемы А1. Пороговая чувствительность (минимальная величина аудиосигнала) устанавливается подстроенным резистором R7. Входные цепи детектора через конденсаторы С3 и С4 подключены ко входам усилителя мощности.

При наличии на входах (или на одном из его стерео входов) аудиосигнала выше установленного порогового значения на выходе А1.2 возникает уровень, который формируется триггером Шмитта на интегральном таймере D1.1 и поступает на RC-цепь R9-C7 таймера D1.2. Происходит открывание транзистора VT1 и посредством реле Р1 включение усилителя мощности.

При выключении источника аудиосигнала триггер Шмитта D1.1 переходит в противоположное состояние и, спустя время, заданное цепью R9-C7, происходит закрывание транзистора VT1 и выключение посредством реле усилителя мощности. Порог срабатывания устанавливается подстроенным резистором R7, а время задержки выключения усилителя, - подбором номиналов цепи R9-C7.

Печатная плата

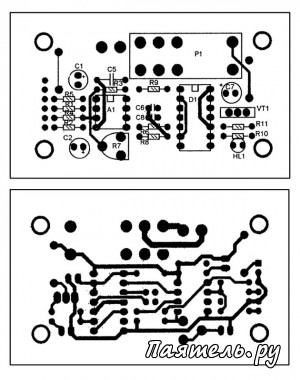

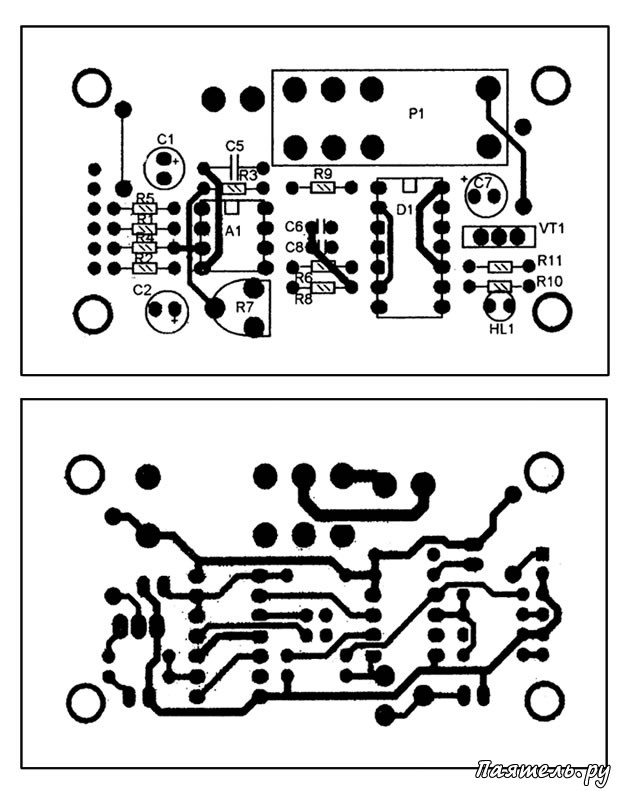

Схема автоматического выключателя усилителя мощностиПрактически все детали (кроме конденсаторов С1 и С2) расположены на печатной плате, схема которой показана на рисунке 2. Плата имеет двухстороннее расположение печатных дорожек.

Электромагнитное реле EMZPA92 рассчитано на коммутацию тока не более 0,5А, поэтому его удобно использовать для управления дежурным режимом УМЗЧ. Если же необходимо включать усилитель по цепи питания (или по электросети) необходимо использовать реле соответствующей мощности, расположив его за пределами печатной платы.

Размещение на плате детектора реле, управляющего питанием по электросети нежелательно, так как ввиду близости данного реле к цепям, связанным с входами усилителя, это может привести к возникновению сетевых наводок.
