Микросхема MC13150FTA / MC13150FTB

Категория: Микросхемы
Микросхема MC13150FTA / MC13150FTB

Микросхема выпускается фирмой Motorola, предназначена для построения приемного тракта устройства радиосвязи, выполненного по супергетеродинной схеме с однократным преобразованием частоты, с узкополосной частотной модуляцией. Возможно использование микросхемы в схеме с двухкратным преобразованием частоты для работы как второй преобразователь и тракт второй ПЧ.


В составе микросхемы: преобразователь частоты, схема гетеродина (она же буферная схема, при работе с внешним источником частоты гетеродина), усилитель ПЧ, второй усилитель-ограничитель ПЧ, частотный детектор, RSSI-буфер.

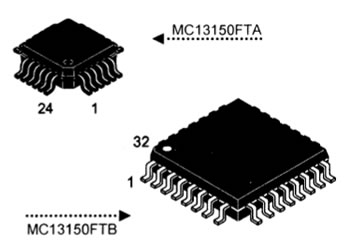

Микросхема существует в двух вариантах исполнения, - MC13150FTA (в миниатюрном корпусе типа TQFP-24 с 24-мя выводами) и MC13150FTB (в корпусе типа TQFP-32 с 32-мя выводами).

Микросхема MC13150FTA / MC13150FTB

Технические параметры микросхемы:

1. Диапазон питающего напряжения (Vcc)................ 2...6,5V.
2. Номинальное напряжение питания......................... 3V.
3. Ток потребления не более..................................... 3 mА.
4. Чувствительность по входу смесителя при отношении сигнал/шум 12dB не хуже ...... 2µV.
5. Частота сигнала, поступающего на вход смесителя.............. 10...500 MHz.
6. Номинальная промежуточная частота.............. 455 kHz.
7. Коэффициент передачи смесителя................ 10 dB.
8. Входное сопротивление смесителя................. 200 Оm.
9. Выходное сопротивление смесителя................ 1,5 kOm.
10. Коэффициент передачи усилителя промежуточной частоты................... 42 dB.
11. Входное сопротивление усилителя промежуточной частоты................... 1,5 kOm.
12. Выходное сопротивление усилителя промежуточной частоты................. 1,5 kOm.
13. Входное сопротивление усилителя-ограничителя промежуточной частоты 1,5 kOm.
14. Динамический диапазон усилителя-ограничителя...................... 96 dB.
15. Выходное напряжение детектора при девиации частоты ±3 kHz................... 122mV.

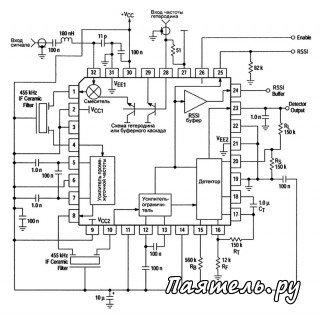

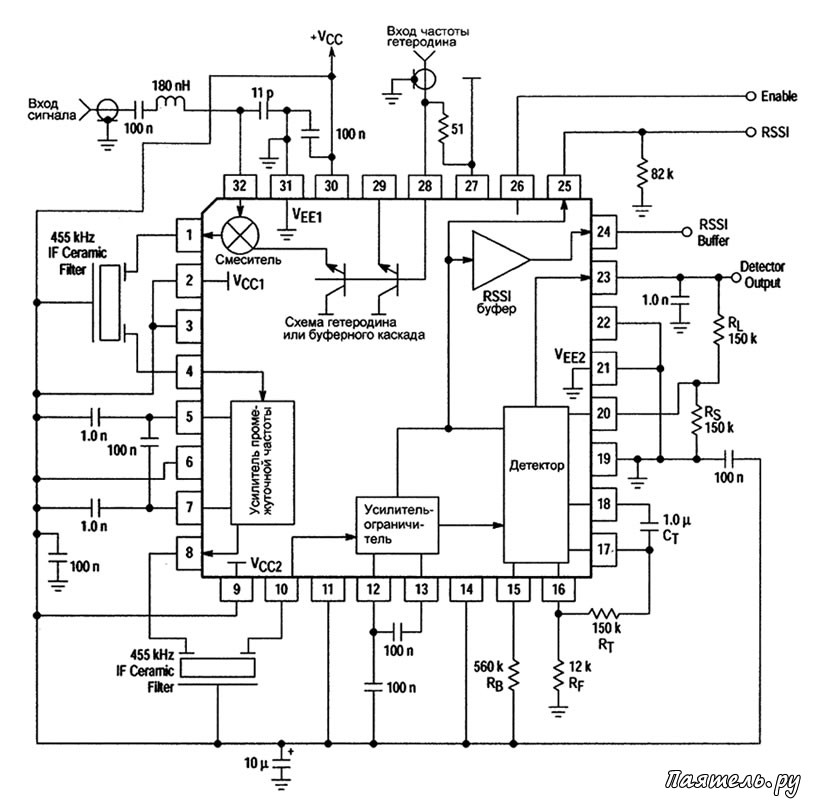

Типовая схема включения с внешним сигналом гетеродина, применительно к микросхеме MC13150FTB. На схеме номиналы деталей указаны для входной частоты 83,16 MHz.
Микросхема MC13150FTA / MC13150FTB

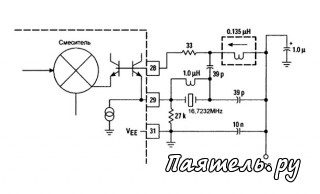

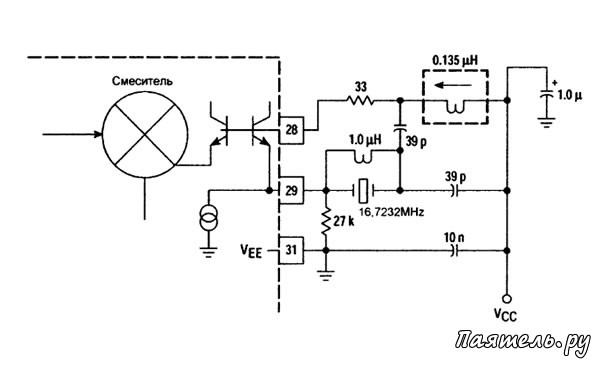

Схема кварцевого гетеродина на элементах микросхемы. На схеме указаны номиналы деталей для частоты гетеродина 83,616MHz (на пятой гармонике кварцевого резонатора).
Микросхема MC13150FTA / MC13150FTB
