Микросхема MAX1473 Низковольтный радиоприемник данных

Категория: Микросхемы
Микросхема MAX1473 Низковольтный радиоприемник данных

Микросхема МАХ1473 производится фирмой MAXIM. Она предназначена для построения схемы супергетеродинного радиоприемника для работы в системах управления автомобильными и другими сигнализациями, а так же, для радиоуправления приборами и устройствами, в системах беспроводной передачи данных от датчиков, беспроводного обмена данными между компьютером и периферийными устройствами.


Микросхема MAX1473 Низковольтный радиоприемник данныхИспользуется амплитудная импульсная модуляция (ASK). Приемник на микросхеме МАХ1473 подходит для работы в паре с пере датчиком на микросхеме МАХ1472. В задающем генераторе гетеродина можно использовать кварцевый резонатор частотой в 32 или 64 раза меньше необходимой частоты гетеродина.

Выбор умножения на 32 или 64 производится изменением напряжения на выводе 16, если на нем ноль {или никуда не подключен), - включено умножение на 64 если напряжение на выв 16 равно напряжению питания (16 соединен с 14). - включен умножитель на 32.

Отключить автоматическую регулировку усиления (AGC) можно нулем на выв 15.

В микросхеме есть стабилизатор напряжения питания 3,3V (вход - выв 24. выход -выводы 2 и 7). Чтобы выключить микросхему в знергосбере-1 ающий режим нужно подать нуль на вывод 27.

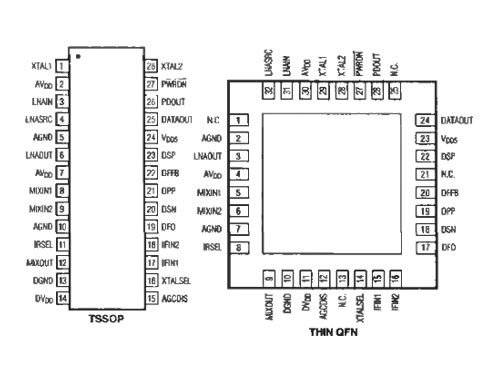

Микросхема МАХ 1473 EUI в 28-выводном корпусе 28 TSSOP с двумя рядами выводов. Вариант микросхемы MAX1473ETJ - в корпусе 32 Thin QFN с 32-мя выводами-контактными площадками.

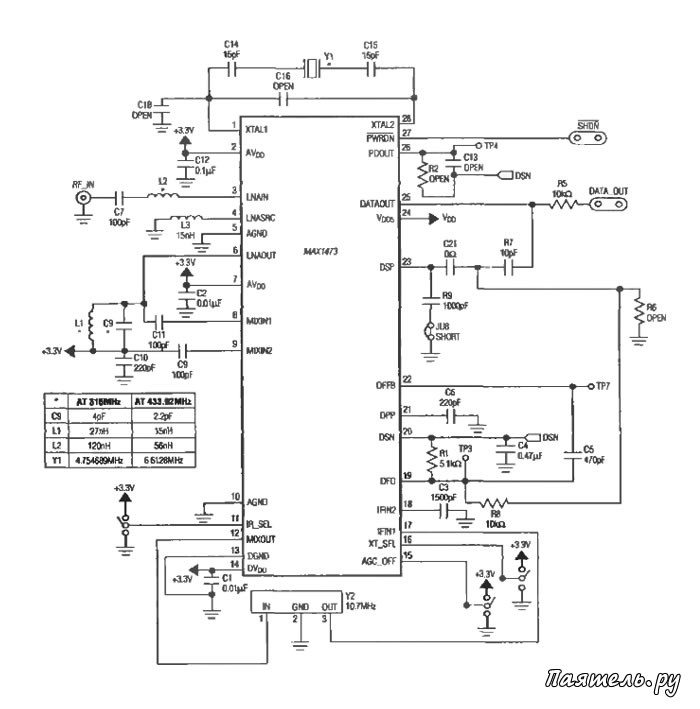

Схемы даны для исполнения MAX1473EUI (28в).

Микросхема MAX1473 Низковольтный радиоприемник данных

Технические параметры:

1. Напряжение питания на входе стабилизатора... 3,3...6V.
2. Ток потребления при приеме не более....................................... 6,9mA.
3. Ток потребления в энергосберегающем режиме не более..........................6,3µA.
4. Номинальное напряжение на выходе стабилизатора (Vdd)................ 3,3V.
5. Уровень логического нуля не более 0,4V
6. Уровень логической единицы не менее ....................(Vdd - 0,4V).
7. Втекающий ток входа логического уровня не более........................................10µА.
8. Выходное сопротивления выхода данных...........................................5 kOm.
9. Диапазон рабочих частот......300-450MHZ.
10. Чувствительность...............(-114 dBm).
11. Задержка системы AGC......... 150 mS.
12. Коэффициент усиления УРЧ .....16 dB.
13. Входное сопротивление УРЧ......50 Оm.
14. Выходное сопротивление смесителя .............................. 330 Оm.
15. Коэффициент передачи смесителя................................ 13 dB.
16. Входное сопротивление УПЧ..... 330 Оm.
17. Промежуточная частота ........10,7 МНz.
18. Динамический диапазон УПЧ ..... 80 dB.

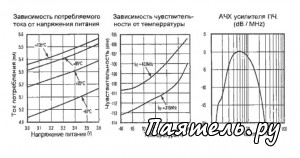

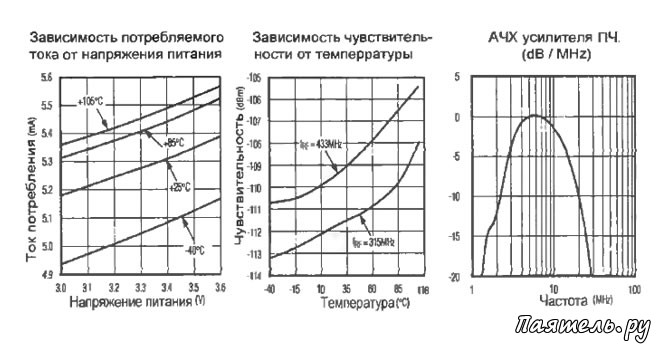

Микросхема MAX1473 Низковольтный радиоприемник данных
