Схема сигнализации с дистанционным ключом

Охранная система реагирующая на контактные датчики, которые могут быть двух типов, - замыкающие и размыкающие. Датчики могут быть как обоих типов, так и только одного типа. Если размыкающий датчик SD2 не нужен, точки его подключения нужно замкнуть перемычкой, а при ненадобности замыкающего датчика SD1, его можно просто не подключать.


Средство оповещения, F1, - обычная автомобильная сирена, такая как используется с автомобильными сигнализациями. Вместо неё можно подключить обмотку реле, посредством которого управлять более мощной и громкой нагрузкой.

Включают и выключают охранное устройство выключателем S1. Он должен быть расположен скрытно внутри помещения. Светодиод HL1 сигнализирует о том, что система включена, а светодиод HL2 горит в то время, пока система находится в заблокированном состоянии.

Такое состояние длится первые 10-15 секунд после включения питания, а также, 10-15 секунд после подачи команды блокировки от пульта управления - ключа. В течение этого времени вы можете войти в помещение не вызывая срабатывания, и отключить охрану выключателем S1.

Если HL2 погас, - система перешла на охрану, и теперь при срабатывании любого из датчиков зазвучит сигнализация, которая будет звучать в течение одной минуты.

Для блокировки сигнализации извне используется канал на инфракрасных лучах. Приемный фототранзистор располагается так, чтобы на него можно было посветить пультом - ключом не открывая двери.

Например, в окне возле входной двери, или в импровизированном дверном глазке, или может быть, в своеобразном муляже камеры наблюдения. Способ расположения фототранзистора можно выбрать исходя из конкретных условий. Пульт управления (рис.2.) содержит очень мало деталей, питается от батареи из четырех дисковых элементов типа AG13, и передает только одну команду.

Пульт можно сделать очень компактным. А органом подачи команды служит кнопка, подающая на схему пульта-ключа питание. Кодом служит определенная частота модуляции ИК-излучения, на которую настроен генератор пульта и селектор фотоприемника. На сигналы пульта ДУ от бытовой техники система не реагирует.

Теперь подробнее по схеме. В основе схемы охранного устройства лежит четырехвходовый RS-триггер с инверсными входами, сделанный на двух элементах микросхемы D1. Цепь R6-C7 ограничивает продолжительность удержания триггера в состоянии логического нуля на выходе D1.1, временем около одной минуты (время зарядки конденсатора С7 через резистор R6).

Так как для управления нагрузкой используется выход элемента D1.1, то установка триггера по входам этого элемента является приоритетной. Это значит, что пока есть логический ноль на любом из входов этого элемента, триггер не может находится в другом положении, кроме как с единицей на выходе D1.1. Это позволяет заблокировать систему подачей нуля на вывод 2 D1.1.

Сразу после включения питания начинается зарядка С6 через R5. Пока напряжение на С6 не достигло порога логического уровня единицы, триггер заблокирован и система не реагирует на датчики. При этом, на выходе D1.3 присутствует логическая единица, которая открывает ключ VT4, в коллекторной цепи которого включен индикаторный светодиод HL2 зеленого цвета. После зарядки С6 светодиод погаснет, а триггер разблокируется.

Два входа элемента D1.2 служат для подключения датчиков. При срабатывании любого из датчиков на соответствующем входе D1.2 должно формироваться напряжение логического нуля. Вывод 4 D1.2 подтянут резистором R4 к логической единице. Если замыкающий датчик SD1 замкнется, на выводе 4 D1.2 будет логическая единица. Второй вход, вывод 5 D1.2, подтянут резистором R8 к логическому нулю.

Между ним и плюсом питания включен размыкающий датчик SD2. Пока он замкнут на выводе 5 D1.2 логическая единица, но при размыкании SD2 сюда поступит ноль через резистор R8.

Выходной ключ сделан на транзисторах VT2 и VT3. Ключ открывается при подаче на базу VT3 отрицательного напряжения (в данном случае, логического нуля через R9). Если вместо сирены F1 планируется использовать индуктивную нагрузку (обмотку реле), то параллельно ей нужно включить диод типа КД522 в обратном направлении.

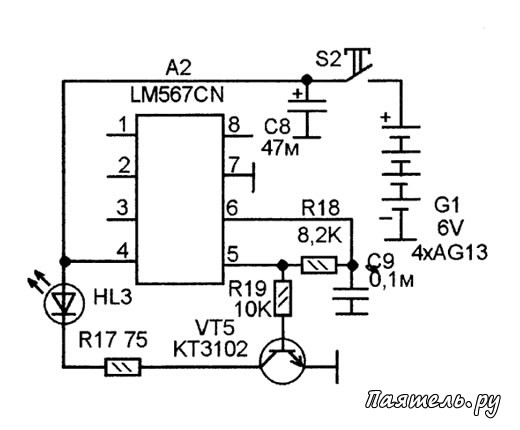

Рис.2
Схема сигнализации с дистанционным ключомДекодер сигнала управления выполнен на специализированной микросхеме LM567CN для декодирования однотональных сигналов.

При освещении фототранзистора VT1 ИК-лучами, модулированными НЧ сигналом, на частоту которого настроен декодер, на выводе 8 А1 открывается ключ, который через диод VD1 разряжает С6. Получается так же, как после включения питания. Резистором R1 можно регулировать чувствительность декодера (дальность действия).

Схема пульта-ключа показана на рисунке 2. Для совпадения частоты модуляции И К лучей, излучаемых пультом с частотой селекции А1 нужно чтобы цепи R3-C4 и R18-C9 были одинаковыми (фактически, это и есть код доступа).

Детали. Фототранзистор VT1 - типа ВР23 или любой другой. Можно даже попробовать использовать фотодиод типа ФД320 или фототранзистор от старой шариковой компьютерной мыши. Светодиод HL3 - АЛ 147. Его можно заменить любым ИК-светодиодом.

Индикаторные светодиоды - любые. HL1 желательно красного цвета, a HL2 - зеленый. Микросхему К561ЛА9 можно заменить К176ЛА9, К1561ЛА9 или каким-то импортным аналогом. Конденсаторы С6 и С7 желательно с наименьшим током утечки. Если ток утечки окажется больше тока через R6 или R5 схема работать не будет.

Настройка

Период выхода на охранный режим можно установить подбором С6 или R5. Продолжительность сигнализации - подбором С7 или R6. Сопряжение пульта-ключа с сигнализацией - подбором R18-C9 или R3-С4. Чувствительность фотоприемника - подстройкой R1.
