Схема охраной сигнализации с герконовым датчиком

Схема охраной сигнализации с герконовым датчиком

Схема предназначена для охраны помещений (склада, гаража, квартиры). В качестве датчиков используются герконовые датчики, которые устанавливается в дверной проем. Он состоит из двух частей, - корпуса с постоянным магнитом, который устанавливают на подвижной части входной двери, и корпуса с герконом, от которого выведен провод. При закрытой двери магнит должен быть приближен к геркону так, чтобы его контакты замкнулись.


Когда дверь открывают магнит отходит, и контакты геркона размыкаются. На выходе устройства электромагнитное реле, контакты которого могут коммутировать ток до 20А при напряжении 14V и до 5А при напряжении 230V (во всяком случае, так написано на корпусе реле). Через это реле можно подключить какую-то сирену, громкий звонок или подключить эти контакты параллельно кнопке вызова охраны.

Алгоритм работы. Включают и выключают устройство обычным выключателем, - тумблером. В течение нескольких секунд после включения устройство не реагирует на датчик. Эти несколько секунд даются на выход из помещения и закрывание двери. Затем, устройство переходит в состояние охраны.

После того как будет открыта дверь, следует пауза в четыре секунды, после которой включается выходное реле, контакты которого поддерживаются замкнутыми в течении 28-и секунд. Затем следует проверка состояния датчика, или либо, если дверь закрыта, система возвращается в состояние охраны, либо, если дверь открыта, сигнализация повторяется.

Задержка в четыре секунды после срабатывания датчика дается на то, чтобы вы могли отключить сигнализацию скрытно расположенным выключателем.

Схема показана на рисунке 1. В ней две микросхемы, - три элемента 3И-НЕ (D1) и один двоичный счетчик (D2). Тактовым генератором служит мигающий светодиод HL1. Когда мигающий светодиод впихивает ток через него резко увеличивается, а когда гаснет - падает почти до нуля. Напряжение падения на горящем светодиоде около 2V, а частота мигания около 2 Гц.

В результате на токоограничительном резисторе R2 от нуля до величины на 2V ниже напряжения питания. Их можно использовать как тактовые импульсы. Но, наличие в них коротких паразитных импульсов, возникающих в момент зажигания светодиода, требует применения цепи R3-C2, подавляющей их.

В момент включения питания происходит зарядка конденсатора С1 через R1. Это устанавливает RS-триггер на элементах D1.1 и D1.2 в состояние логической единицы на выходе D1.1, и удерживает такое состояние до тех пор пока С1 заряжается до логической единицы, не давая триггеру переключаться от изменения уровня на его противоположном входе (выводы 1 и 2). Поэтому, пока С1 заряжается схема не реагирует на состояние датчика SD1.

Логическая единица на выходе D1.1 удерживает счетчик D2 в единичном состоянии и не дает ему считать импульсы, поступающие на его вход «С» от мигающего светодиода. Диоды VD1-VD3 закрыты, закрыт и ключ на транзисторах VT1, VT2, реле К1 находится в обесточенном состоянии.

После того как С1 зарядился до напряжения выше порога логической единицы схема может переходит на охрану. Пока дверь закрыта контакты датчика SD1 замкнуты и через них на выводы 1 и 2 D1.2 поступает напряжение уровня логической единицы.

Если дверь открыть контакты SD1 разомкнутся и на выводы 1 и 2 D1.2 поступит логический ноль (через резистор R4). Это приведет к переключению RS-триггера в нулевое положение. Блокирующей единицы на входе «R» D2 теперь нет, и счетчик D2 начинает считать импульсы, поступающие на него от мигающего светодиода HL1.

Импульсы с частотой около 2 Гц, поэтому, примерно через четыре секунды единица появится на выводе 5 D2. VD1 откроется и откроет ключ VT1-VT2, на выходе которого имеется реле К1. Контакты реле переключатся. Реле будет оставаться включенным по хотя-бы на одном из выводов 5, 3 или 2 D1 есть логическая единица, то есть, до прихода 64-го импульса.

С приходом 64-го импульса ключ VT1-VT2 выключается, на выходе D1.3 появляется единица, которая возвращает триггер D1.1 - D1.2 в единичное состояние. Единица с выхода D1.1 обнуляет счетчик D2. Далее следует проверка состояния датчика. Если дверь оставлена открытой (контакты SD1 разомкнуты), то триггер D1.1-D1.2 формирует только короткий импульс обнуления счетчика, а затем, через 4 секунды сигнализация повторяется.

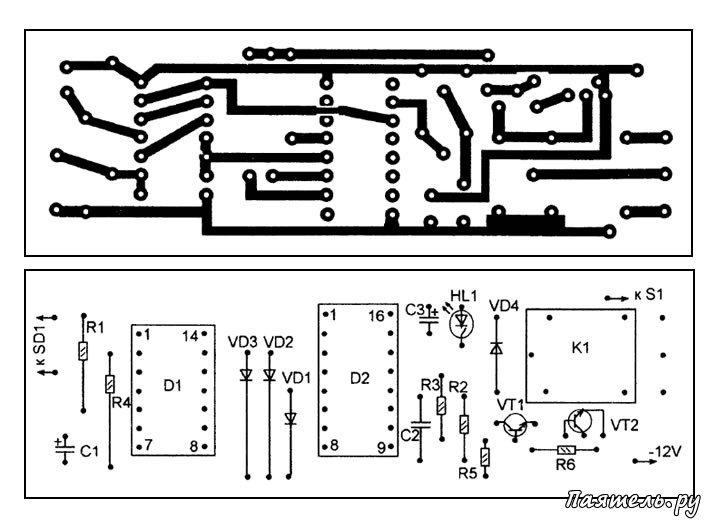

Если после завершения сигнализации дверь закрыта и контакты SD1 замкнуты, схема переходит на охрану до очередного срабатывания датчика. Практически все детали (кроме выключателя, датчика и светодиода, который еще служит и индикатором включенного состояния) расположены на одной печатной плате с односторонней разводкой (рис.2).

Схема охраной сигнализации с герконовым датчиком

Датчик SD1 - промышленный, но его можно сделать и самостоятельно. Можно даже применить дверной датчик от автомобиля, но тогда его нужно включить вместо R4, а резистор R4 установить вместо SD1.

Мигающий светодиод HL1 - неизвестной марки. Годится любой мигающий светодиод, одноцветный с падением напряжения в светящемся состоянии не более 3-4V. Реле К1 - WJ118-1C. Такие реле используются в автомобильных сигнализациях. Вместо него можно применить любое другое, подходящее по напряжению срабатывания и нагрузке, например, КУЦ-1 от старых телевизоров, разместив его за пределами платы.

Микросхемы К561 можно заменить зарубежными аналогами. Если сигнализация должна включать кнопку вызова охраны продолжительность «нажатия» можно уменьшить, убрав диоды VD2 и VD3, и подключив входы D1.3 к выводу 3 D2. Еще желательно параллельно обмотке реле подключить индикаторный светодиод (через ограничивающий резистор), по свечению которого можно будет знать, был ли вызов охраны.
