Схема дистанционного управления сигнализацией

Для дистанционного включения и выключения сигнализации применяются самые разнообразные схемные решения. В данном случае предлагается частотный способ определения и идентификации сигнала пульта управления при помощи тональных декодеров фирмы National Semiconductor LM567. Система однокомандная.


Выходной триггер меняет свое состояние на противоположное при очередном приеме команды. Состояние индицируется цветом свечения индикаторного светодиода, а управление схемой сигнализации, - изменением логического уровня. Система состоит из пульта (рис. 1) и приемного декодера (рис. 2). Задача пульта сформировать модулированное ИК-излучение, частота модуляции которого служит кодом для распознания своего пульта.

В схеме пульта (рис. 1) в качестве тонального кодера работает микросхема LM567, назначение которой быть декодером тонального сигнала. Здесь используется только генератор её системы ФАПЧ, а остальные узлы микросхемы не используются. Частота генерации задана элементами R3 и С4 (их величины должны быть такими же как в декодере).

При нажатии на кнопку S1 подается питание от «Кроны» G1 на схему пульта. Тональный генератор микросхемы А1 вырабатывает импульсы, которые усиливаются транзистором VT1 и поступают с его коллектора на ИК-светодиод (используется импортный светодиод от систем дистанционного управления).

Схема пульта управления собрана в корпусе миниатюрного плоского китайского карманного фонаря, питающегося от двух элементов «АА». Батарейный отсек фонаря немного переделан так, чтобы в него можно было установить батарею «Крона». Кнопкой управления служит кнопка включения лампы фонаря. Вместо лампы установлен ИК-светодиод.

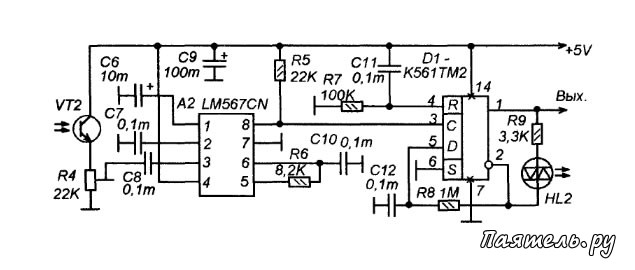

Рис.2
Схема дистанционного управления сигнализациейСхема приемного узла показана на рисунке 2. Фотоприемником служит фототранзистор VT2 (в светодиодном корпусе). Чтобы подать команду нужно посветить переделанным фонариком на фототранзистор. При этом на его эмиттере появится переменное напряжение, такой же частоты, как частота тонального генератора микросхемы А1.

Уровень этого напряжения (чувствительность фотоприемника) устанавливается подстроечным резистором R4. Полученный тональный сигнал через конденсатор С8 поступает на схему тонального декодера на микросхеме А2, включенной по типовой схеме.

Если частота тонального сигнала такая же как частота внутреннего генератора микросхемы А2 (а для соблюдения этого условия нужно чтобы детали R6 и С10 были такими же как R3 и С4), то на выводе 8 А2 возникает логический ноль. При отсутствии входного сигнала - единица.

Таким образом, включив и выключив пульт-фонарик мы создаем импульс на входе С триггера D1. Это переводит триггер в то состояние, логический уровень которого есть на его входе D. Поскольку триггер включен по схеме счетчика на два, то каждый импульс на входе С меняет его состояние на противоположное.

Для того чтобы исключить многократное переключение триггера при приеме команды в его схему введена задержка. Цепь R8-С12 задерживает передачу уровня с инверсного выхода триггера на его вход D.

Для предустановки триггера в нулевое положение в момент включения питания служит цепь R7-C11.

Индикатор состояния триггера - двухцветный двунаправленный светодиод HL2. Он включен между выходами триггера, и цвет его свечения (красный или зеленый) зависит от направления тока через него, то есть, от состояния триггера.

В устройстве можно использовать любой ИК-светодиод для отечественных или зарубежных пультов ДУ телевизорами или видеомагнитофонами Фототранзистор тоже любого типа, например, ВР23. Можно использовать даже фототранзистор от неисправной шариковой компьютерной мышки.

В любом случае, от чувствительности фототранзистора будет зависеть дальность управления. При необходимости понизить дальность управления, можно уменьшить ток через ИК-светодиод увеличив сопротивление резистора R1.

Светодиод HL2 - двухцветный двухвыводный. Его можно заменить двумя светодиода-ми, например, АЛ307 разного цвета, включив их встречно-параллельно.

При равенстве R3=R6, С4=С10 налаживание сводится только к установке чувствительности фотоприемника (R4) и яркости свечения ИК-светодиода (R1).
