Схема устройства записи на магнитную ленту

Категория: Другие
Схема устройства записи на магнитную ленту

Необходимо сделать кодирующее устройство, при помощи которого на магнитную ленту можно записать служебную информацию и декодером, формирующим сигналы управления, которые можно использовать для включения - выключения каких-то устройств. При записи лекции (или создании светодинамического шедевра) кодирующее устройство подключают к одному из каналов линейного входа магнитофона (на второй канал подать сигнал от микрофонного усилителя), а декодирующее, вместе с управляемыми нагрузками, подключить к тому же каналу его линейного выхода (следует заметить, что магнитофон, должен быть хорошим, с минимальным отклонением скорости ленты от нормы).


Затем, по ходу наговариваемого текста лекции или по ходу музыкального произведения, оперируя кнопками кодирующего устройства включают и выключают нагрузки как это требуется.

В результате получается кассета, на которой на одной дорожке записан текст лекции или музыка, а на другой служебная информация, служащая для управления нагрузками. Теперь, эту кассету можно установить в магнитофон, подключить к нему одну акустическую систему и декодер, а к выходу декодера подключить исполнительное устройство (слайдо-проектор, например).

Теперь остается только включить магнитофон на воспроизведение.
В основе кодера и декодера лежат специализированные микросхемы для телефонии с тональным набором номера. Тональную генерацию кодера записываем на ленту, а воспроизводимый сигнал подаем на декодер.

Принцип работы кодера.

Он выполнен на микросхеме UM95089, содержащей кодер 16-ти команд по системе DTMF. Клавиатура состоит из 16-ти кнопок, включенных по координатной схеме. Кнопки подписаны, соответственно, от «0» до «15». Нажатие любой из кнопок приводит к формированию двухтонального сигнала на выходе микросхемы (вывод 16).

Выход сделан по схеме с открытым змиттером. В типовой схеме «Бипера» между этим выводом и общим минусом включают малогабаритный динамик. В данном случае роль нагрузки выходного эмиттерного повторителя выполняет резистор R2, с движка которого двухтональный сигнал поступает на один из каналов входа записи магнитофона.

Разъем Х3 включается в линейный вход магнитофона, а на разъем Х2 можно подать аудиосигнал с микрофонного усилителя лекторского микрофона, или от другого источника, для записи на другую дорожку магнитофонной кассеты.

Питается кодер от сетевого адаптера напряжением 8-12V (адаптер от 8-битной телеигровой приставки). Параметрический стабилизатор R3-VD1 понижает до 4.5-5V и стабилизирует напряжение питания микросхемы, а конденсатор С3 дополнительно сглаживает пульсации выпрямленного тока (конденсатора, имеющегося в источнике недостаточно).

Рис.2

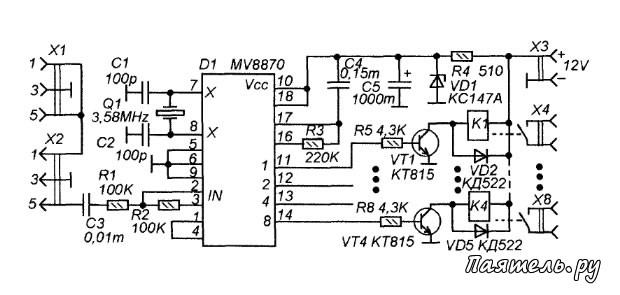

Схема устройства записи на магнитную лентуСхема декодера показана на рисунке 2. Здесь используется микросхема MV8870 по прямому назначению, - декодирует DTMF сигнал. После приема команды DTMF сигнала на выходе микросхемы устанавливается двоичный четырехразрядный код, в данном случае, численно соответствующий номеру нажатой на клавиатуре кодера кнопки.

При этом, установленный на выходе микросхемы код сохраняется до поступления следующей команды, поэтому нет необходимости передавать код команды в течение всего времени её действия. Достаточно в начальный момент нажать кнопку команды, а в конечный либо нажать кнопку «0» (все выходные реле выключены) либо кнопку другой команды.

Выход четырехразрядный и поэтому организовано управление четырьмя нагрузками, включаемыми посредством электромагнитных реле К1-К4. Контакты этих реле можно подключить параллельно кнопкам пульта дистанционного управления слайдо-проектором.

Сигнал с линейного выхода магнитофона подается на разъем Х2. С одного стереоканала DTMF сигнал поступает через С3 на вход микросхемы D1, а со второго (аудиозапись) сигнал подается на другой разъем, - Х1, в который включают усилитель с акустическими системами на выходе.

Питается декодер через разъем Х3 от источника напряжением 9-15V (напряжение питания должно быть равно номинальному напряжению срабатывания используемых реле).

Недостаток данной системы в том, что кнопки кодера пронумерованы в десятичной системе, а нагрузки переключаются по двоичной. Это значит, что каждой возможной комбинации включенных / выключенных нагрузок соответствует одна кнопка на клавиатуре кодера.

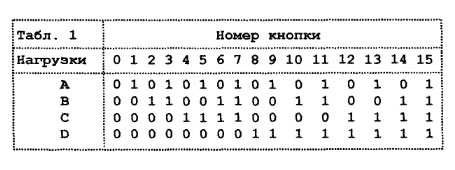

Таблица 1
Схема устройства записи на магнитную лентуПоэтому, при подготовке и записи программы управления приходится пользоваться таблицей соответствия (табл. 1), в которой цифрами от «0» до «15» обозначены кнопки, а буквами «А», «В», «С», и «D» - нагрузки. Включенная нагрузка, - «1», выключенная «D». Например, если нужно включить нагрузки «А» и «С», нужно нажать кнопку «5».

А если после этого нужно оставить включенной нагрузку «А», но вместо «С» включить «D», нужно нажать кнопку «9». Будет легче, если в таблице вместо буквенного обозначения подписать соответствующие функции (например, «включить лампу», «сменить слайд», «включить лабораторный прибор №1», «включить лабораторный прибор №2»),

Электромагнитные реле могут быть любого типа, все зависит от мощности нагрузки. Автор использовал реле КУЦ-1 от систем ДУ старых отечественных телевизоров. Если устройство предназначается для управления световыми эффектами, то желательно использовать тиристорные или симисторные коммутаторы, управляемые посредством оптопар, светодиоды которых через токоограничительные резисторы включить в коллекторы транзисторов.

Записи команд можно делать и на ту же дорожку, что и аудиосигнал (в паузах), но они будут воспроизводится акустическими системами. В прочем, это может служить сигналом предупреждения о подаче команды.
