Переговорное устройство (домофон)

Переговорное устройство (домофон)

Это переговорное устройство предназначено для установки на входную дверь, кроме основной переговорной функции, оно позволяет дистанционно отпереть дверь при помощи электромагнитной задвижки. Преимущество схемы в использовании одного коаксиального кабеля для передачи речевых сообщений и для приведения в действие задвижки при помощи промежуточного электромагнитного реле, плюс дуплексная громкоговорящая система (можно разговаривать одновременно и без использования телефонных трубок).


При разработке дуплексных переговорных громкоговорящих систем всегда возникают проблемы с обеспечением отсутствия акустической обратной связи. В различных громкоговорящих телефонных аппаратах иностранных фирм используются разные принципы, включая линии задержки.

В данном случае используется свойство операционного усилителя подавлять синфазный входной сигнал (при подачи на оба входа операционного усилителя однофазных сигналов, что как раз и происходит при ДОС, эти сигналы не усиливаются) более чем на 56 дб, и усиливать только полезный сигнал не смотря на то, что он может быть значительно слабее паразитного. Входной сигнал от электретного микрофона М1 поступает на микрофонный усилитель на ОУ D1.

Сигнал усиливается и через цепь R4C3 поступает по коаксиальному кабеля на второе аналогичное устройство (узел А2). Поскольку связь дуплексная в этом кабеле присутствует смесь сигналов, поступающих от обеих устройств. Задача узла на операционном усилителе D2 выделить из этой смеси только сигнал, поступающий от второго узла , и подавить сигнал от своего микрофона.

Происходит это так. На выходе операционного усилителя D1 присутствует только сигнал, усиленный с выхода его микрофона М1. Сигнал от второго узла на его выход не поступает, шунтируется низким выходным сопротивлением. В тоже время в точке соединения R4 С3 присутствуют оба сигнала. На входы операционного усилителя D2, на прямой, поступают сигналы с выхода ОУ D1 (через делитель R5R6R7), и с точки соединения R4C3 - на инверсный вход. В результате сигнал с выхода D1 поступает на оба входа D2 и подавляется, а сигнал от второго переговорного узла - только на инвертирующий вход - и усиливается.

Затем усиленный полезный сигнал дополнительно усиливается по мощности двухкаскадным усилителем на VT1-VT3 и поступает на динамик.
В результате, даже при близком расположении динамика и микрофона (даже "на одной доске") паразитная акустическая обратная связь практически отсутствует.

Питаются оба переговорных узла от отдельных трансформаторных источников питания, вырабатывающих двухполярное напряжение +/- 10В. Это удобнее, чем передавать напряжение питания по отдельному кабелю, тем, что возле ворот частного дома или в подъезде всегда имеется сетевое напряжение 220В для питания элементов освещения и проще собрать отдельный источник питания чем тянуть дополнительный кабель.

На воротах устанавливается узел А2, для вызова в этом узле имеется отключаемая цепь обратной связи C8R13, включаемая между прямым входом и выходом ОУ D1". При нажатии на кнопку S2 этот ОУ переходит в режим генерации и из динамика узла А1, расположенного внутри дома слышен громкий тональный сигнал.

Для дистанционного отпирания входной двери служит цепь, состоящая из переключателя S1 и электромагнитного реле Р1. Благодаря наличию конденсаторов С3 (А1) и С3"(А2) коаксиальный кабель, при помощи которого происходит связь, гальванически развязан относительно переговорных узлов. В результате появляется возможность передавать по нему и постоянное напряжение.

При нажатии на кнопку S1, которая расположена в доме, по кабелю поступает постоянное напряжение 10В на электромагнитное реле Р1, управляющее питанием электромагнитной задвижки входной двери, и расположенное возле входной двери.

Операционные усилители могут быть К140УД7, К140УД6, К140УД708, К140УД608. Транзисторы VT2 и VT3 любые маломощные германиевые соответствующей структуры.

Переговорное устройство (домофон)В качестве силовых трансформаторов использованы готовые ТС-10-3М, низковольтная обмотка которых перемотана, теперь содержит 360 витков ПЭВ 0,23 с отводом от середины. Электромагнитное реле РЭС 9 паспорт РС4.524.214. Динамические громкоговорители могут быть любого типа, микрофоны типа МКЭ-3.

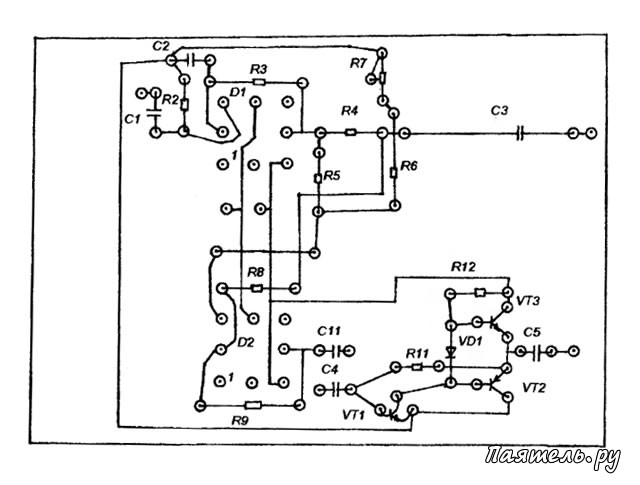

Конструктивно оба переговорных узла смонтированы на двух одинаковых печатных платах (рисунок 2). Переговорный узел А1, расположенный в доме смонтирован в пластмассовом корпусе от крупногабаритного абонентского громкоговорителя. Переговорный узел А2 смонтирован в металлическом корпусе, с герметизацией при помощи резиновых прокладок и целлофановой пленки (защита отверстий под динамик и микрофон).

Для соединения узлов использован кабель телевизионный антенный кабель, но подходит любой экранированный, и даже витая пара или телефонный двухжильный, но при этом больше вероятность наводок с частотой сети переменного тока.

Настройка

Настройка заключается в подстройке резисторов R7 и R7" таким образом, чтобы свести к минимуму акустическую обратную связь, обеспечить максимальное подавление синфазного сигнала.
